TV Plasma THOMSON 42WS90E - Potrebna shema (RESENO)

[ALEKSA]

Drage kolege,dali neko ima shemu za ovaj tv THOMSON 42WS90E.
Hvala
napon D-5volti je bio 4,8 i verovali ili ne zbog tih 0,2 volta nite palio raster

[Majstor Duja]

Kolega, ne ide to tako...radi se o plazma tv aparatu i shema ce ti tu slabo pomoci akoje i nadjes, bolje slikaj module i zapishi oznake sa njih.


Procitaj i pravila...

[Stolle]

Izgleda da je to i NEC 42NH-PDP-2 model.

[Palme]

Bilo bi bolje da si pravilno postavio temu;znaci opisi manifestaciju kvara na aparatu te oznake modula.
Ovako,,samo traziti shemu,,nema bas smisla a siguran sam ni da ti shema nebi pomogla(mozda se varam?).Ili napisi nam kako bi sa shemom popravio recimo neispravan "Z"modul?
Moja sugestija,,ako nemas serviserskog iskustva,,prepusti popravak nekom drugom.

[ALEKSA]

Televizor je posle mnogo lutanja po servisima dosao i do mene
elem televizor ukljucis i dobija napajanja na rasteru nista i nakon nekoliko sekundi pogasi napajanja pocinje da treperi dioda on of
na z modulu nije bilo napona od 90v to jes crko tranzistor 2sa1400 smd
zamenom tranzistora dobio sam napajanje ali tv radi isto to jes ne radi
neko je svaki trimer koji je imao na ploci okretao a sluze za podesavanja raznih napona
tako da mislim da bi mi koristila sema bar da vidim njihove vrednosti

[Joca]

Mozda ti ovo nesto pomogne.

[ALEKSA]

Hvala na slikama ali na njima su samo mrezne merne tacke sto je kod mene ok

[emem]

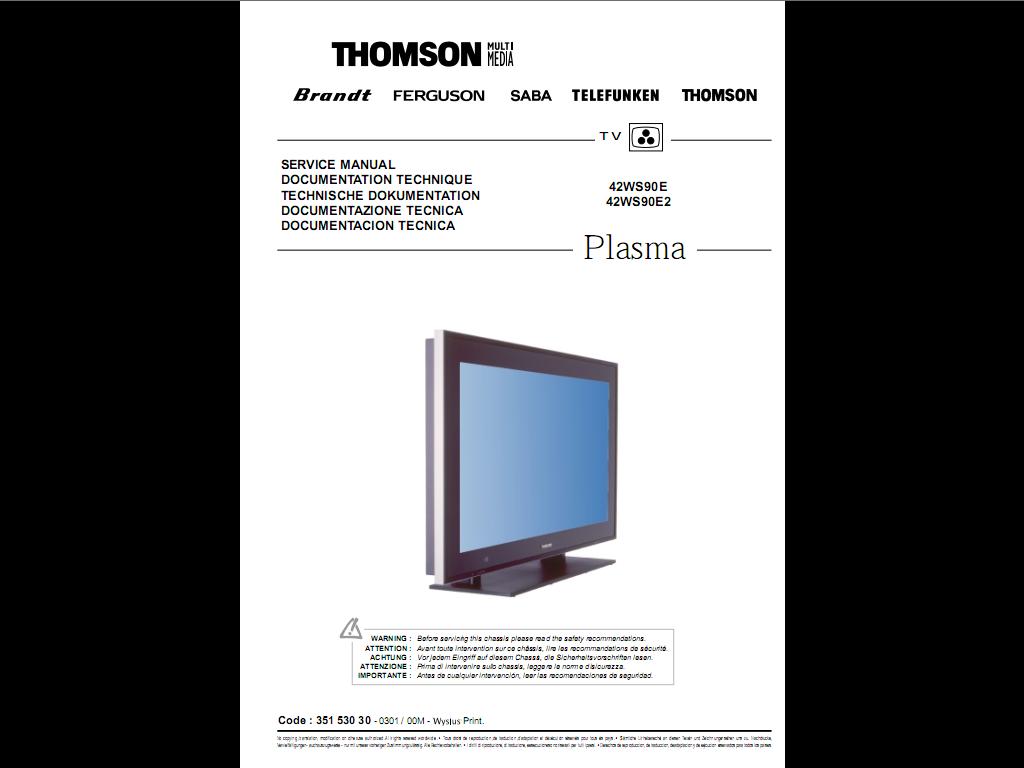

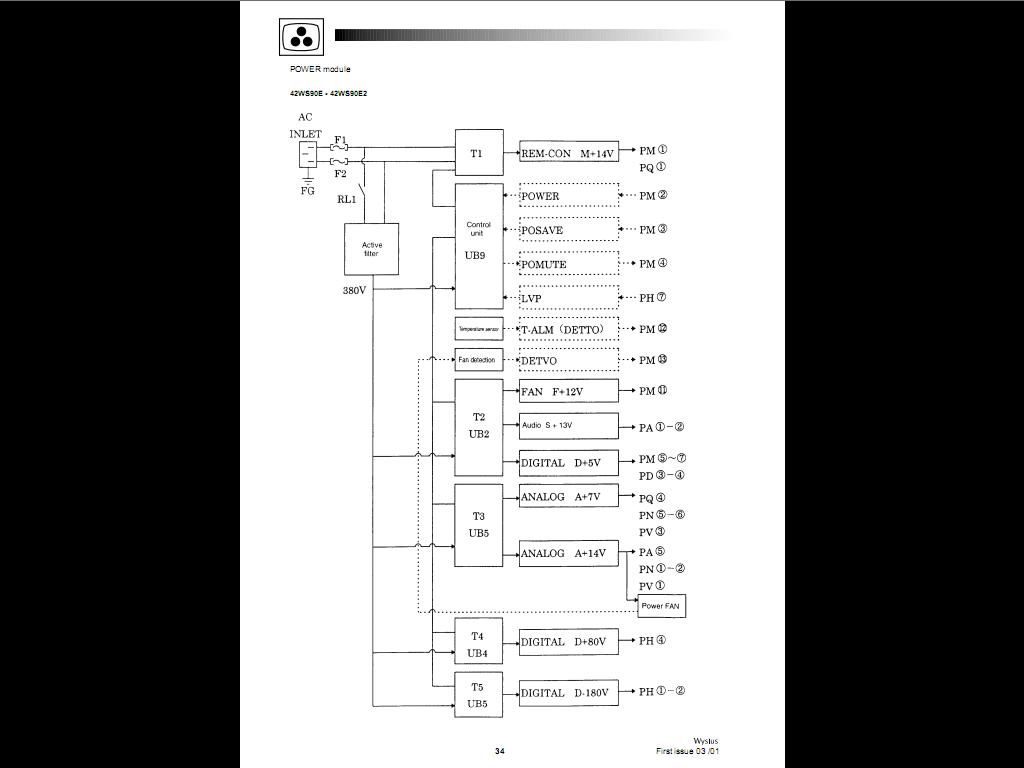

Evo ti cela instrukcija. Pozz.

[ALEKSA]

Hvala
