acer al2216w ne daje nikakve znake

[alexb]

Na navedenom monitoru sam otvorio zadnji poklapac i poceo da trazim kvar jer nikakav znak ne daje ni na led diodi za stby niti nista drugo.Kod ulaza dovodnog kabla na ploci za napajanje sam video jedan tromi osigurac sa oznakom
f101 (T3,15A 250V) koji nije pokazivao sa instrumentom da je ispravan.Kupio sam novi i zamenio ga ali odmah kad sam samo tu plocu ukljucio na napajanje on je odmah izgoreo,sto znaci da jos nesto ne valja.Da li neko ima ideju da mi kaze sta otprilike jos moze da strada na ovoj ploci.Da dodam i fotografije koje sam napravio.Taj osigurac sto je odmah pregoreo je ovaj crveni ispod crnog kabla za uzemljenje na prikljucnici za struju. a sa leve strane strane pored stoji originalni osigurac koji je neispravan.Ovaj crveni sam kupio u prodavnici sa istim karakteristikama samo je okrugli i druge boje,mislim da ne smeta.

[alexb]

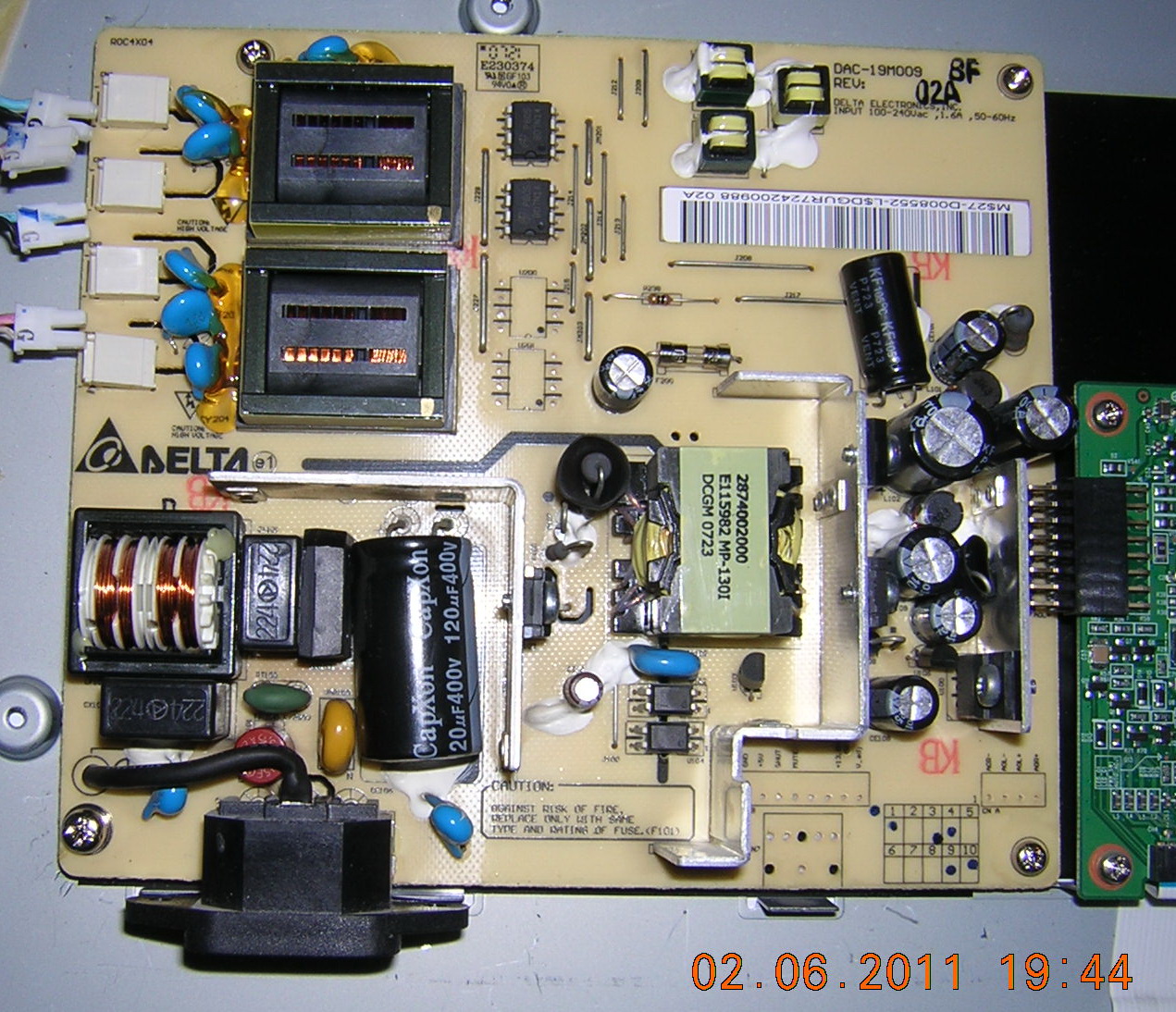

Vezano za prethodni post evo i neke slike ploce za napajanje.Osigurac koji je odmah izgoreo je ovaj crveni ispod kabla za uzemljenje na prikljucnici.Sa strane je originalni koji je skinut.Vrednosti su im iste.

[alexa_pg]

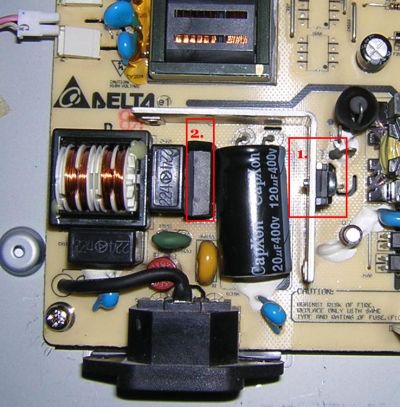

Provjeri zaokruzene komponente.

[Stolle]

Spojio sam teme. Slike postavljaj u JPEG formatu, nemoj ih RAR-ovati. Prepravio sam.
Može i ovaj post da se obriše.

[alexb]

Stole,
ja nisam vican mnogo elektronici i zato bi ti postavio neko pitanje.Posmatrajuci semu sa zadnja strane vidim da ovaj zeleni termistor SCK2r55a i ovaj sa desne strane narandzasti varistor TVR10681 spajaju kako bi rekao linije izmedju nule i faze.Merio sam ovaj termistor sa unimerom i on pokazuje svega 2-3 oma a na zujalici daje zvucni signal pa sam mislio da nije on taj koji daje kratak spoj.Kolko vidim ti predlazes da proverim pozicije 1(tiristor pretpostavljam i poz.2 mislim da je grec,ako nije tako molim te ispravi me.Uostalom mozda je najbolje da kupim nove i zamenim ih.Pozdrav.

[rubin_miki]

ja mislim da vam je mnogo bolje da ga odnesete u neki servis, koliko vidim, niste uopste strucni oko elektronike a jos i SMPS deo koji moze da bude mnogo opasan ako ne znate TACNO sta radite i menjate..

[Stolle]

Ovako čitajući, ipak je najbolje to što je Rubin napisao. Aleksa ti je obeležio grec i tranzistor. Ako nije grec, onda ga bolje odnesi u servis, da ne napraviš veću štetu.

[alexb]

Ovako čitajući, ipak je najbolje to što je Rubin napisao. Aleksa ti je obeležio grec i tranzistor. Ako nije grec, onda ga bolje odnesi u servis, da ne napraviš veću štetu.

Stole,zamenio sam oba dela koja si mi naznacio i stavio ponovo novi osigurac(crveni 3,15a 250v) ali kada sam prikljucio na struju izbila je varnica kod ovog velikog kondenzatora i video sam odozdo na stampi da varnici na jednom onom malom otporniku u blizini tog kondenzatora,tako da mislim da je najbolje da vidim gde moze da se naruci ova cela ploca ako nije skuplja od samog monitora.

[alexb]

Zna li neko gde moze da se nadje ovakva ploca,nova ili polovna.

[toce]

Ma stace ti cela ploca lepo su ti rekli kolege odnesi monitor kod servisera da ti opravi i resis stvar.

[Damiru]

S poštovanjem, jer ne znam ni ko ste ni čime se bavite u životu,

Gospodine ne mučite i sebe i taj siroti monitor. Odnesite ga u servis i prepustite ga profesionalcu. Biće mnogo jeftinije nego cela ploča ili ceo monitor... Verovali ili ne, to je verovatno najjeftinije rešenje.

Pozdrav.

[hellfm]

Ovako čitajući, ipak je najbolje to što je Rubin napisao. Aleksa ti je obeležio grec i tranzistor. Ako nije grec, onda ga bolje odnesi u servis, da ne napraviš veću štetu.

Stole,zamenio sam oba dela koja si mi naznacio i stavio ponovo novi osigurac(crveni 3,15a 250v) ali kada sam prikljucio na struju izbila je varnica kod ovog velikog kondenzatora i video sam odozdo na stampi da varnici na jednom onom malom otporniku u blizini tog kondenzatora,tako da mislim da je najbolje da vidim gde moze da se naruci ova cela ploca ako nije skuplja od samog monitora.

kolega ako su grec i mosfet stvarno vrisnuli...tu mora jos niz sitnih elemenata biti u kvaru...stoga ako nisi strucan...poslusaj kolege jer ces tako spasiti i vrijeme i novac...a i sebe od opasnosti napona!
