Brimax LM19U LCD monitor gasi se

[meklojd]

FIRMA: Brimax 19" WIDE LCD MONITOR
MODEL: LM19U
PANEL: 19"
SCALER: TSUM56AK TATUNG
KVAR: Gasi se
OPIS KVARA:
Kada monitor uključim radi oko pola minute i ugasi se, nakon toga nemoguće ga je uključiti pritiskanjem na dugme za uključenje. Mjerio sam napone na napojnoj, zadani 12V (mjereni je 12,89 V, nekada i 13V), zadani 5V (mjereni je 5,18V). Mijenjao sam kapacitete, stavio sam neke polovne, uključio sam ga i monitor je radio desetak minuta (duže nego ranije), zatim se ugasio. Nakon toga kada uključim kabl u struju, pojavi se nekad bijela slika, nekad nema ništa, nekad se nešto čuje (kao kada varniči nešto) u gornjem dijelu monitora gdje je pločica.

U dilemi sam da li je do invertera ili bih trebao nabaviti nove kapacitete pa pokušati, interesuju me vaša iskustva u ovakvim slučajevima ?

Unaprijed hvala na odgovorima.

[vlatkocopa]

Nisi napisao jer gasi samo pozadinsko osvetljenje ili ceo monitor.U svakom slucaju prvo zameni sve elkose u primaru i sekundaru mreze...

[meklojd]

Ugasi sve, i kontrolnu lampicu, kao da se uključi neka zaštita. Prije nego što se monitor sam isključio gledao sam spot koji nije bio fulscreen, kada sam pokušao da uvečam preko cijelog ekrana nije prikazao uopšte sliku, samo se muzika čula, i crn ekran, ponovo vratim na normalni pogled, prikazuje sliku i čuje se zvuk, nakon toga se i ugasio.

Dakle boja je ok, kontrast, svjetlost, mada sam primjetio kada se gleda iz nekog ugla kao da zelena dominira. U svakom slučaju ću zamijeniti elkose sa novima.

[milan]

Da li je ovo "INVERTER": TSUM 56 AK_TATUNG,
oznake se pisu bez razmaka i crtica TSUM56AK TATUNG

[vlatkocopa]

Moguce sto kazes da nesto povuce struju i ukljuci zastitu....pokusaj da ga upalis i da odstekas konektor koji ide na tastere,da slucajno ne zeza neki od njih.... prelemi celu mrezu i meri napone kad normalno radi i uporedi kad pocne da gasi.

[meklojd]

Odgovor za milana, da radi se o tom inverteru.

Mjerio sam napone, napon 12V prije uključenja na taster iznosi 12,8V (nekada i 13V), nekada i manji, pri uključenju je 12,3V.

Prelemio sam sve tačke, njegovi originalni kapaciteti nemaju nikakve anomalije na sebi, naizgled kao novi, zamijenio sam ih sa nekakvim iz napojne jedinice koja je novije generacije, i monitor je radio duže nego ranije (desetak minuta).

Sada kada uključim kabl u struju imam bijeli ekran, što se znalo nekad i ranije desiti.

[milan]

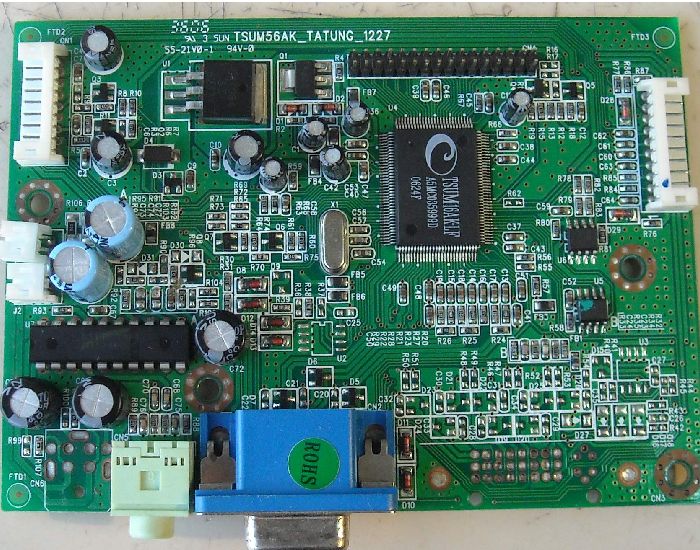

SCALER je TSUM56AK TATUNG (a moze i Main-Board)
INVERTER je deo koji kontrolise pozadinsko osvetlenje (lampe)
Ispravljac, mreza, coper, kako hoces deo koji napaja monitor.
Ponekad Inverter i ispravljac su na jednoj ploci i nose jedinstvenu oznaku.
Molim te da napises i ove oznake da bi ustanovili o kom se monitoru tacno radi jer marka
Brimax i nije poznati brend.

[meklojd]

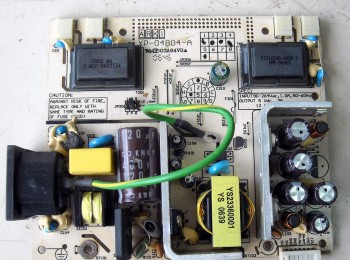

Oznaka je : XP04804A

Evo slike koje sam našao, identična ploča kao kod mene.

[milan]

Nastavi sa zamenom svih elektrolitskih kondenzatora sa novim, to ti je vec donelo pocetni rezultat.
Mrezni elko 120MF/450V mozes da premeris napon na njemu, ako ima 300V dc nemoras da ga menjas

[chellawy]

To što ti je beo ekran u 99% slučajeva je problem do displeja, tačnije elektronika na folijama panela. Ređe flet kabal ili digitalija.
To što si čuo da nešto varniči. Najčešće ako nije loš kontakt na konektoru za 220V onda je visoki napon za napajanje CCFL. najčešće varniči na invertor trafoima, konektorima ili na samim CCFL lampama. Neretko se desi i da sama lampa pukne te i stoga čuješ varničenje.
kreni polako...

[meklojd]

Pozdrav,

izmijenjao sam kapacitete u napojnoj međutim opet isti problem. Nekada zatreperi, nekada bijel ekran potpuno, tako da sam riješio da ostavim ovako kako jest.

Puno hvala na pomoči članovima foruma.
