Samsung SyncMaster 510N

[djuras]

Potrebna mi je sema mreznog dela ako neko ima ili ako moze da mi kaze vrednost otpornika R335 posto je isti izgoreo.

[milan]

Napisi oznake sa ploce, gde se nalazi navedeni otpornik.

[djuras]

To je onznaka sa ploce, mogu da je slikam ako ce to da pomogne.

[milan]

Slikaj da vidimo...

[djuras]

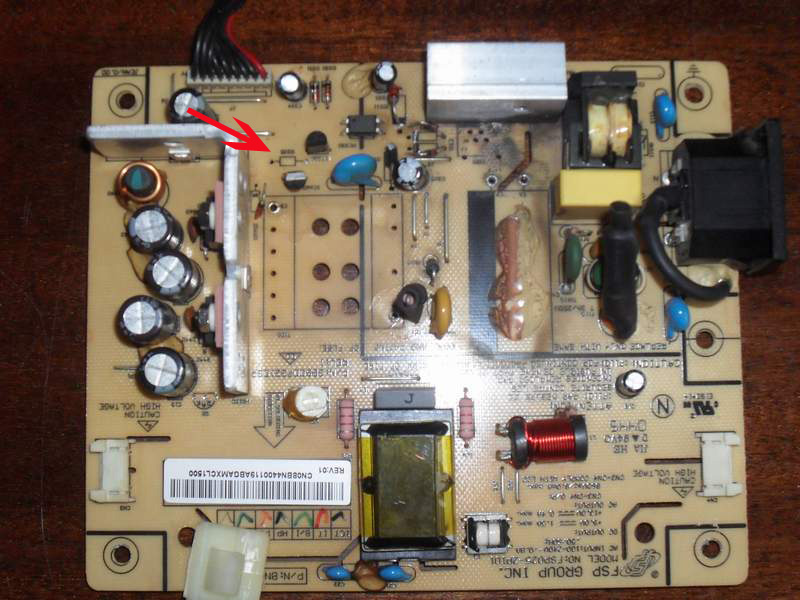

Otpornik koji je izgoreo oznacen je strelicom.Negde sam nasao da mu je vrednost 9K5 ali nisam siguran.On je jednim krajem spojen na 5V a drugi kraj ide na TL431 (nozica Ref) a katoda TL431 je spojena na optokapler.

[milan]

6K4 treba da je otpormik.
Nema sema za taj model.
Probaj ovako i izmeri napone koji treba da budu 5V I 12V.
On kontrolise kako si napisao 5V,
Ako je pogresna vrednost otpornika neces dobiti 5v i po tome ces znati da li vrednost odgovara.
Dok to radis iskljuci konektor koji ide prema drugoj ploci.
Oznaka na koju sam trazio da napises je FSP025-2PI01, molim te potvrdi taj podatak ili napisi pravu oznaku.

[djuras]

Ok moja greska nisam razumeo koju oznaku ali to je ta oznaka koju si naveo FSP025-2PI01, problem sa tom plocom (monitorom) je sto je stigao sa neispravnim napajanjem izgoreo TOP244YN, i skoro sve diode u primaru.Sve sam to zamenio, elektrolite, zamenio sam optokapler PC817, tiristor BT169, TL431 medjutim kada ga je upalio za 2-3 sekunde ponovo je sve otislo ali je ovog puta izgoreo i taj otpornik kojeg trazim.
