Adapter za lcd REŠENO

[lupin]

LCD monitor bez adaptera za napajanje ispravan radi ok kada ga nakačim na napojnu od računara no to nije rešenje za vlasnika.
Imam par šema sa kojima mogu napraviti adapter samo me zanima da li bi to radilo bez problema po monitor je li ko pokušavao šta takvo ili ako ko ima kakvu šemu da pomogne, neka okači

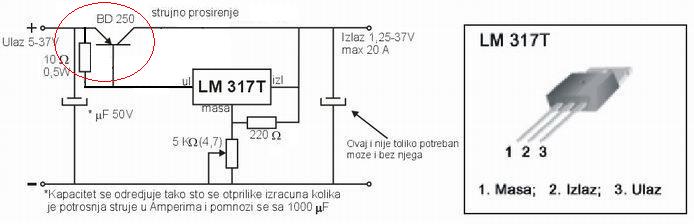

Evo jedne koju sam pronašao
Inače na poleđini monitora stoji napajanje 12V, 3A potrošnja 50W.
Pokušao sam sa mrežom od DVD playera no monitor se gasi najvjerovatnije zbog male amperaže, pojavi se osd NO SIGNAL i prelazi u stby...nisam ga spajao na komp zaboravih ponijeti kabal grafika-monitor od vlasnika...sigurno bi bio isti rezultat da se ugasi.
Pozdrav


[vlatkocopa]

Sema ti je dobra,a de ti je trafo??? Cim se nije slozio sa komp.mrezom ne verujem da ce se sloziti da mu nabudzis...
Kod nas su univerzalni adapteri 25eur/60W i 30eur/90W,pa neznam koja je matematika...???
Pozdrav

[lupin]

Transformator i ostatak imam, sve to složiti u prikladnu kutijicu i to je to samo me brine stabilizacija napona i struje da se monitor ne gasi prilikom pada napona mreže, zbog toga i tražim savjet jer je ova šema najprostija za izradu.

[vlatkocopa]

Ako imas dovoljno velik trafo i hladnjak sklapaj odmah (pazi i na grec da zadovolji amperazu)
Ja obicno koristim BD249 i na bazu mu dovedem napon sa stabilizatora 12V(samo mu srednji izvod-masu povezem redno jednu ili dve diode 1N4007,za da na izlazu stabilizatora dobijem oko 13V) i odlicno radi.

[mladen82]

no monitor se gasi najvjerovatnije zbog male amperaže, pojavi se osd NO SIGNAL i prelazi u stby...nisam ga spajao na komp zaboravih ponijeti kabal grafika-monitor od vlasnika...


kod nekih monitora je to normalno da ode u stby

[RBelectronics]

LM2576 je mnogo dobar integralac za te stvari i radi ko sat i sa punim opterecenjem jer je step-down regulator... uzmes onaj sa fiksnim izlaznim naponom 12V a na ulaz mu dovedes 15-20V ispravljeni iz trafoa tako da male varijacije napona neće uticati na izlazni napon sklopa...pogledaj datšit i sve će ti biti jasno

[lupin]

Uzet ću u obzir i ovu zadnju opciju sa LM2576 mada sam sastavio i ovaj sklop sa ranije šeme i radi a ako se pojavi još koji lcd bez adaptera probat ću i sa LM2576 bitno je da radi a mušterija zaadovoljna.....btw za mladen82 tačno je da se ovaj monitor gasi kada nema signala samo se ja nisam dobro izrazio gasio se brže kada sam ga kačio na mrežu DVD-a u odnosu kada je bio spojen na napojnu od pc....ipak hvala svima na smjernicama i pozdrav

[ljube]

Zamolio bih kolega vlatkocopa ako moze da prikaci i semu sa BD249.Unapred se zahvaljujem

[vlatkocopa]

Kolega,javi se na 031/420-808...posto shema je u glavi,a nisam bas vican oko crtanja ....
Pozz
