Kada izvadim modul i merim napone oni su tačni.Desi se kada ga vratim da proradi monitor do prvog gašenja i posle gotovo neće da krene.Tako je bilo u početku.Prelemio sam veće elemente kao i one kod kojih je bilo veće grejanje.Negde sam skidao stari kalaj negde nisam.Pomogne na određeno vreme (par sati) i opet prestane da radi.Presipitao sam sve osigurače (SMD) premerio sve napone na pogonskoj ploči za TFT kada radi monitor i sve je ok.Kada neće da radi merio sam napone sa napajanja i ravni su nuli.Na "diodnu" provodnost sa unimerom sam ispitao optokapler i naponsko kolo koje služi kao programabilni izvor napona i normalno sve.I jedino šta mi pada na pamet je da možda stavim flux za SMD i duvaljkom izfeniram ceo modul.Ali to ne bih ukoliko neko ima pametnije rešenje.Takođe sam probao da prespojim NTC otpornik koji odmah vodi napon sa utičnice ali ništa nije pomoglo.Svaka pomoć dobro došla.

Kada izvadim modul i merim napone oni su tačni.Desi se kada ga vratim da proradi monitor do prvog gašenja i posle gotovo neće da krene.

Kada neće da radi merio sam napone sa napajanja i ravni su nuli

Te konstatacije ukazuju da neradi napajanje kako treba, i da zastita koja postoji u el kolima deluje i iskljuci
monitor.
Trebao bi da proveris elektrolite u mrezi jer oni uticu na rad napajanja, ili da ih zamenis, za pocetak ili da probas to napajanje
na drugom monitoru.Kada utvrdis da nije do napajanja onda ides dalje.
Trebao si ispostovati ono sto ti je Stolle napisao, znaci prepises oznake koje su ispisane na nalepnicama i PCB oznake.
Niko ti nece otvarati slike i prepisivati te oznake.

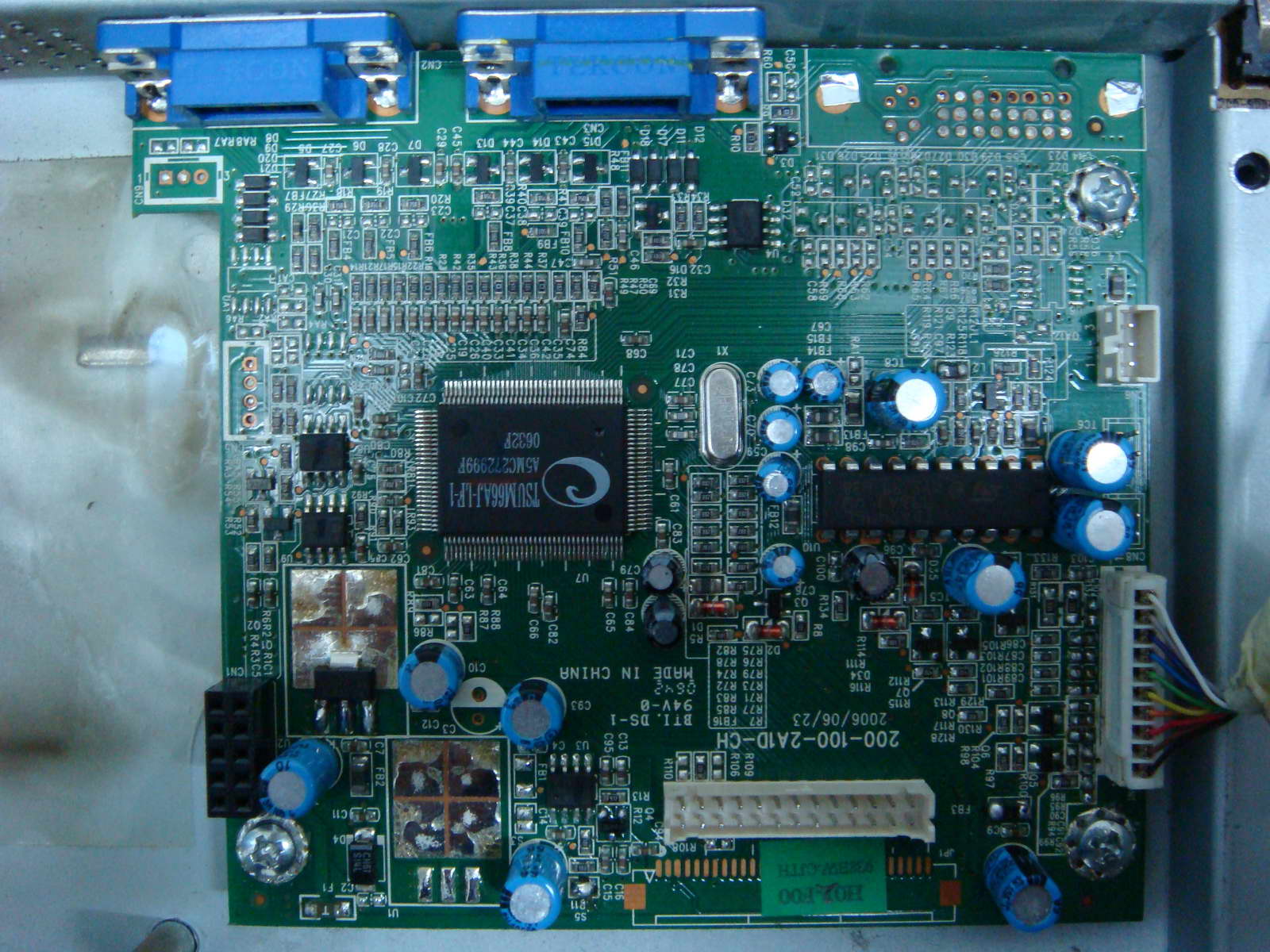

A slikao jer slika govori više od hiljadu reči , oznake se lepo vide.Sad ako niko neće da otvori sliku šta ja tu mogu.Da uzmem i da prepisujem još jednom sa slika sve to ne mogu.Elektrolit mi je i pao na pamet,jer van monitora ne poteže se struja iz modula i on može da drži napone.Zbog malog kapaciteta mala je struja ali je swich moguć i zato ima napona.Hvala za savet,za probu skinuću neki elektrolit sa napajanja za PC (imam ih dosta) i javljam kako je bilo sutra u toku dana.

Ako svima nama nije teško da slikamo i napišemo sve što treba , a pritom to su i pravila foruma ne vidim razlog zašto bi tebi bilo teško da to uradiš.

Ah,nisam rekao da mi je teško i da to neću da radim već sam mislio samo na ovaj post ovde.Kada sam već podigao slike u krupnom planu da ne nameravam da pišem iznova šta na kojoj slici piše.Imam slab upload i načekao sam se da ih podignem.Eto na to sam mislio.Ovde izgleda pravila bitnija od rešavanja problema.A lepo sam otvorio drugu temu i uneo podatke(u pravilniku ne piše da li mora pisanje ili slika za unos podataka).

Pišem još ovaj put i više neću da gubim vreme. Nisi shvatio i nisi uradio kako treba. Još uvek ne znamo koji su elementi u mreži da bi znali o čemu govorimo i da bi neko mogao da ti pomogne.
Ako svakom članu, pored napisanog uputstva kako postaviti temu treba pisati desetak postova kako šta da uradi, onda ne bi imali vreme nizašta drugo.
Zašto pravila? Ajde probaj da ukucaš tu oznaku sa slike u pretragu da vidiš da li ćeš da nađeš tu tvoju temu.
Ako ne uradiš kako treba ide ili LOCK ili brisanje, pa ti kako hoćeš. Zavisi samo od tebe.

Popravio sam napajanje,bio hladan lem kod SMD kola na poleđini (najveće na ploči odozdo) , sve radi ok.Ubuduće ću se potruditi da unesem pravilno sve za ovaj put ne zamerite.

Evo ja ću da napišem bar model monitora jer vidim da si u gužvi pa ne stižeš .

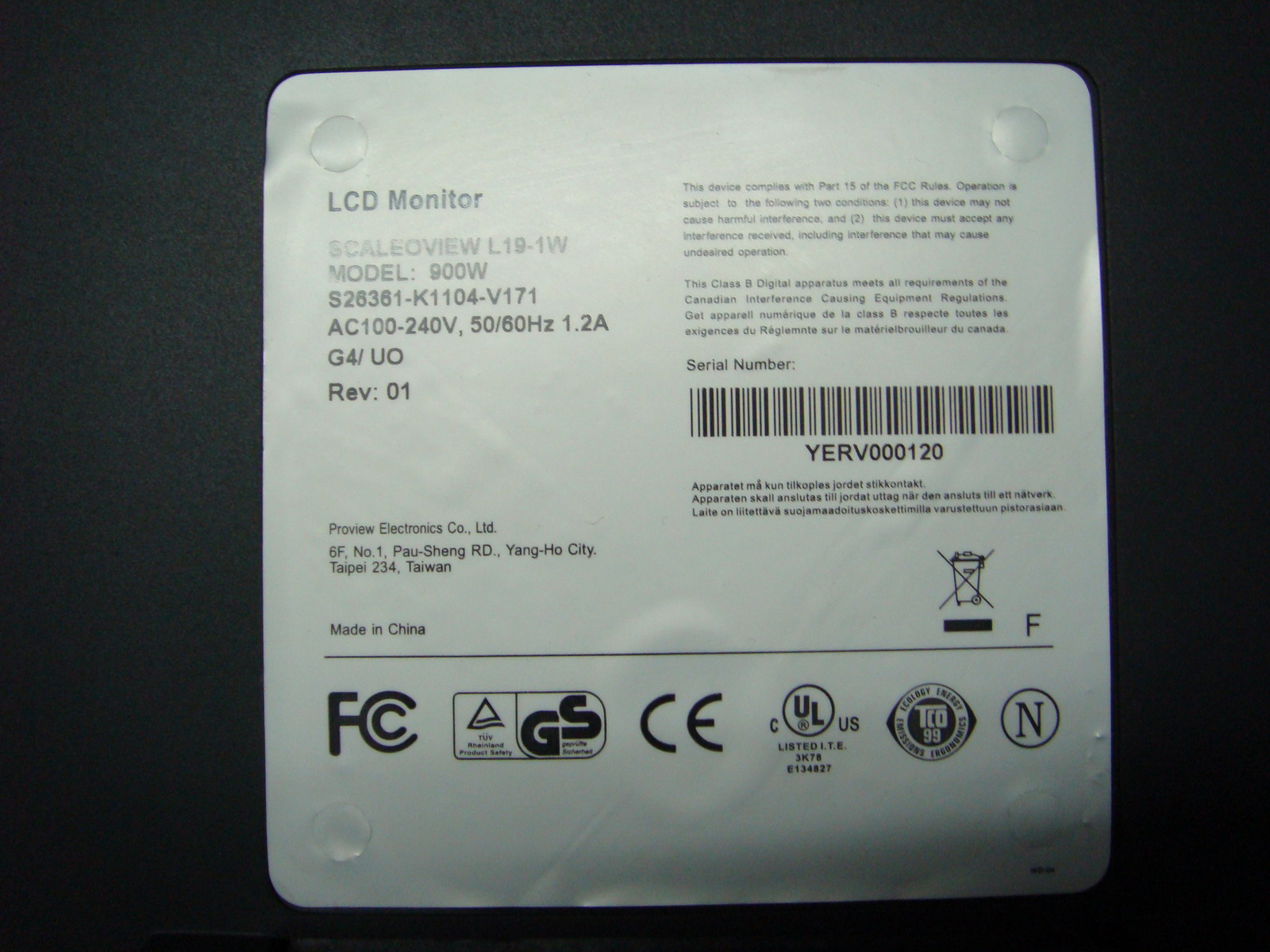

LCD Monitor Fujitsu Scaleoview L19-1w
Model :900w
S26361-K1104-V171
