HKC LCD monitor 2209A-D gasi pozadinsko svjetlo [ODUSTAO]

Post napisao Woodland » 13 Feb 2013, 09:01

FIRMA: HKC
MODEL: 2209A-D
INVERTER: V1.1 7575+1009
SMPS (mreža): V1.1 7575+1009
KVAR: Nakon par sekundi gasi pozadinsko svjetlo
OPIS KVARA: Kada upalim monitor slika se normalno pojavi par sekundi i onda nestane, odnosno nestane pozadinskog svjetla, te nakon još par sekundi pođe blicati kontrolni LED. Mjerio sam mrežne napone: u Standby +5V i +12V, a kada upalim imam +5V i +14,4V dok ima osvjetljenje (par sekundi), zatim pada na +12,2V. Mijenjao sam smd integrirac (Q4) P2804NVG i C1=470uF/25V, ništa se nije promijenilo. Sumnjam u inverter trafo T1 oznake 1306270002 DHAM 0935, ali nisam siguran. Pokušao sam i njega kupiti, ali bezuspješno po ovoj šifri. Monitor je proizveden u Kini. Molio bih sugestije ako je netko riješio sličan problem ili shemu.

Avatar
Majstor Duja
____
____
Postovi: 4172
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Contact person: Goran Duic
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Majstor Duja » 13 Feb 2013, 11:23

I kakve veze ovaj LCD monitor ima sa TV uredjajima?
Prebaceno u monitore...
Rule #1 "Always stand for what you believe, even if it means standing alone."

RTV Madecki
_
_
Postovi: 16
Pridružen: 14 Jan 2013, 13:04
Location: Osijek
Contact person: Ivan
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao RTV Madecki » 13 Feb 2013, 13:18

probaj poslikati mrežu sa gornje i donje strane... možda je ista kao na nekom poznatijem modelu. po ovom broju mreže koji si dao ne mogu naći ništa

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 13 Feb 2013, 17:45

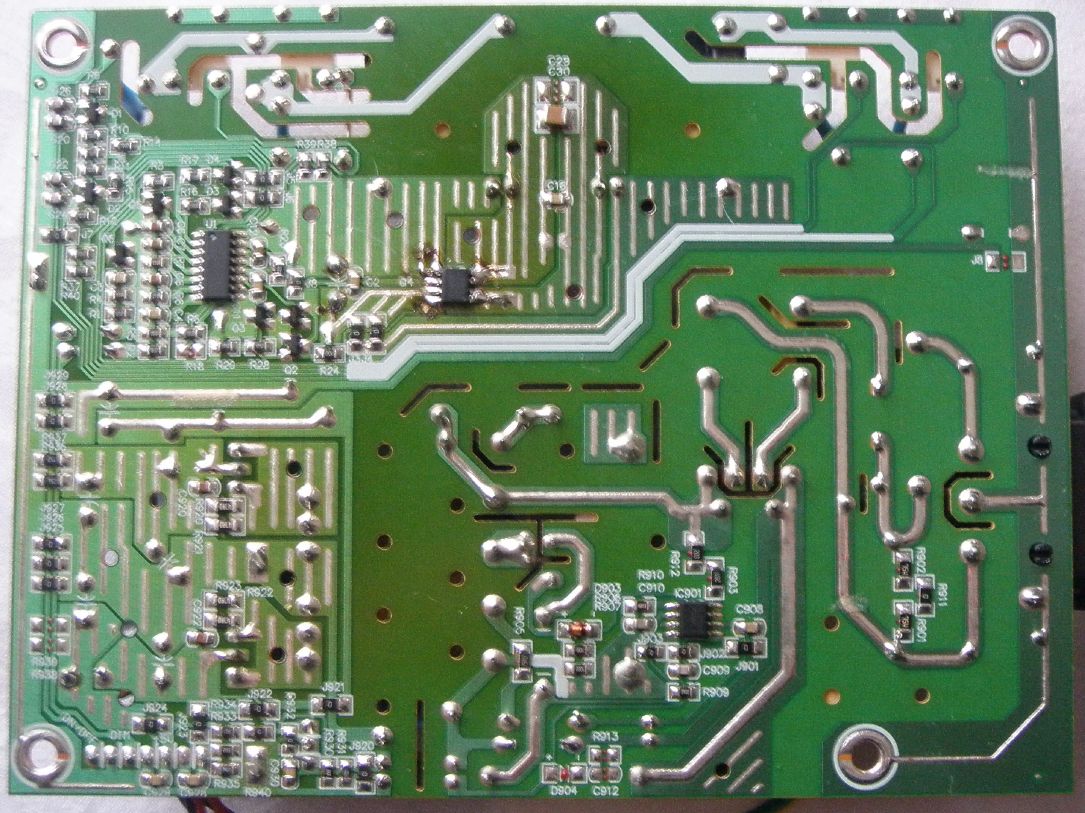

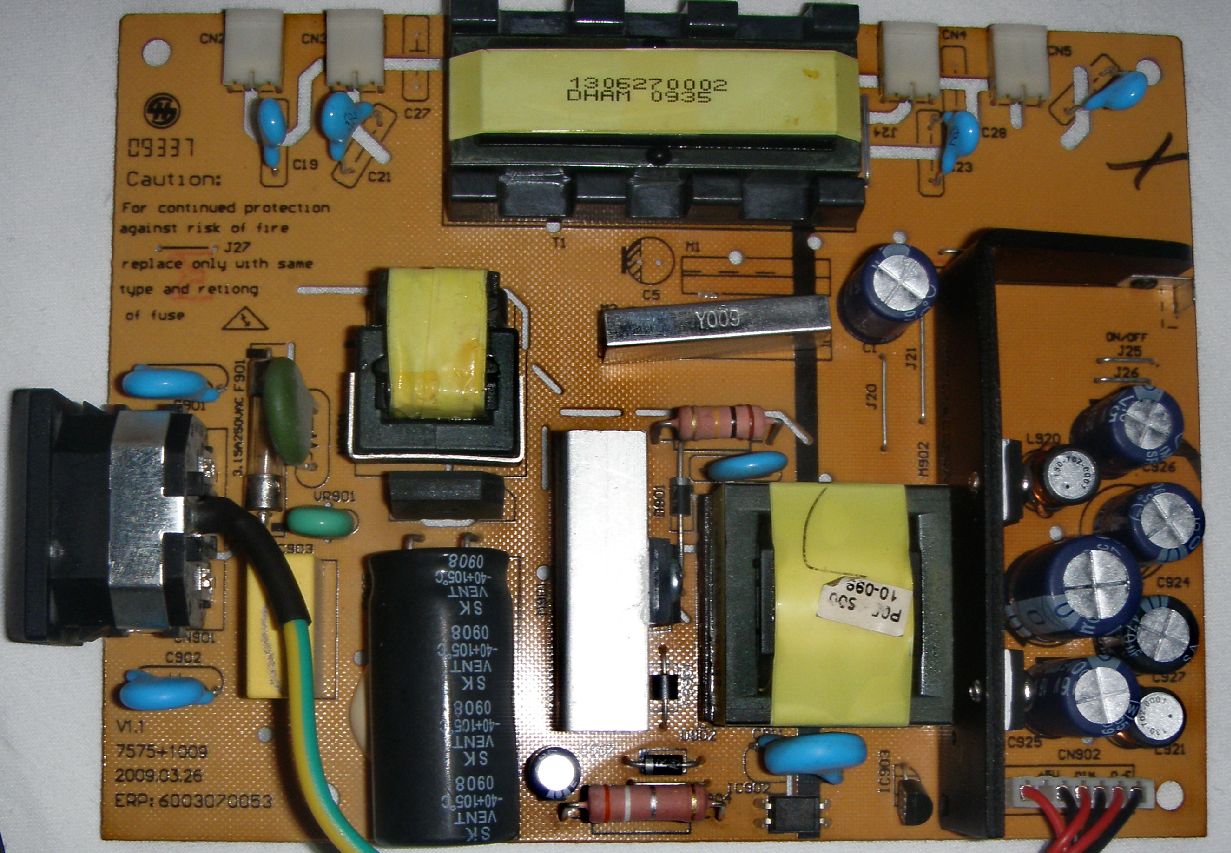

Evo i sličica u privitku.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22438
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Stolle » 13 Feb 2013, 18:57

Na ovako velikim slikama je trebalo da se vide i komponente, na žalost, ništa se ne vidi. Prepravio sam i stavio u JPEG.
Upiši sva IC sa modula, uvek daj sve moguće podatke u jednom postu, ne da izvlačimo jedan po jedan.
Trafo liči na samsungove TMSxxxx, a da li je do njega, to tek treba utvrditi.
Nemaš dozvole za preuzimanje priloga dodatih postu.

emem
_
_
Postovi: 236
Pridružen: 19 svi 2008, 09:13
Location: BULGARIA

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao emem » 14 Feb 2013, 08:49


Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 14 Feb 2013, 13:40

emem hvala na pomoci, ali se nikako ne mogu snaci.

Ovo su vrijednosti elemenata koje sam uspio pročitati. Možda nekad nekom pomognu.
Mreža – primarni dio:
IC901 = LD7575 80S 0926BK;
IC902 = PC123;
IC903 = AZ431 AZ-AE1 930D41;
Q901 = 1K29AK FQPF 7N650;
VR901 = ZOV D7D561K (VDR otpornik);
NR901 = 8D-13 (NTC otpornik);
R904 = 100K;
R908 = 0,39E;
T901 = P05-500 10-099 (naljepnica na mrežnom trafu);
C901 = C902 = CF472M;
C903 = 0,22uF;
C905 = 150uF/450V ???
C909 = 152K 2kV;
C911 = CD472M;
F901 = 3,15A;
L901 = ??? (ulazni filter).
Mreža – sekundarni dio:
D920 = D922 = SR20150;
C924 = C926 = 470uF/25V;
C925 = C931 = 1000uF/16V;
C927 = 470uF/16V;
L920 = L921 = 130-702-0001.
Inverterski dio:
U1 = MP9 0909 MP1009 E9 (smd);
Q1 = 7RXOA (smd);
Q2 = 21 4 (smd);
Q3 = Q5 = Q6 = 2X 5 (smd);
Q4 = P2804NVG (smd);
D1 = D2 = A4 5 (smd);
D3 = D4 = A1 5 (smd);
C1 = 470uF/25V;
C19 = C21 = C23 = C25 = 10 3kV;
Inverterski trafo: 1306270002 DHAM 0935
Otpor primara na šasiji (neodlemljen): 735E
Otpor sekundara na šasiji: 870E
Između primara I sekundara nema otpora na području 200 Moma.

Instikt me vuče da bi upravo ovaj trafo mogao biti u pitanju, ali sam u nedoumici koji kupiti, jer TMS imaju znatno veće otpore, naravno ako ovi otpori nisu iz nekog razloga smanjeni.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22438
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Stolle » 14 Feb 2013, 15:08

Mislio sam samo na integralce, :) ali odlično. :tooo: Pošto šeme nema, popis će biti koristan.
Što se trafoa tiče, postoji mogućnost da je probio i da je otpor smanjen. To su ti dva sekundara, ne primar i sekundar. Primar ima vrlo mali otpor. Kako im se otpor razlikuje, trafo sigurno nije dobar.
Jedino da probaš, nema druge izgleda.

Avatar
chellawy
gx
gx
Postovi: 5316
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao chellawy » 14 Feb 2013, 15:23

Da Stolle ti je lepo rekao.
Velika je razlika u u 2 namotaja sekundara. Moraš probati sa drugim trafoom
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 14 Feb 2013, 16:37

Onda sam nešto pogrešno mjerio!? Zapravo, to sam mjerio na jednom trafou i isto tako pokazuje i na drugom trafou, ako nisam šta pobrkao. Sada ću isti odlemiti i ponovo izmjeriti otpore. Koliko vidim ova dva trafa su neovisna jedan o drugom, samo u istom kućištu, i Drainovi su im razdvojeni kao i druge dvije elektrode. Idem odlemiti pa provjeriti ponovo. LP!

Avatar
vlatkocopa
gx
gx
Postovi: 3434
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao vlatkocopa » 14 Feb 2013, 17:07

Mozda sam odnevideo,ali nigde ne vidim da si proverio inverter prvo sa novim ili bar provereno ispravnim neonkama :roll:
:pivopije:
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 14 Feb 2013, 19:18

Izlemio sam trafo, ponovo izmjerio i ovo su sada relevantne vrijednosti: otpori primara jednoga i drugoga trafoa su 280 oma, a sekundara 370 oma kod oba trafoa. Imam mogućnost kupiti TMS trafo, ali mi se čini da oni imaju otpor (sekundara) od 1000 do 1400 oma, barem oni koje sam gledao u nekom katalogu. Ima li netko prijedlog približne zamjene za ovaj kineski.

Vlatko, nisam invertor provjeravao cijevima, jer ih trenutno nemam. LP!

Avatar
Mcu
___
___
Postovi: 304
Pridružen: 30 Jul 2007, 17:17
Lokacija: BOSNIA

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Mcu » 14 Feb 2013, 19:33

Woodland je napisao: Vlatko, nisam invertor provjeravao cijevima, jer ih trenutno nemam. LP!
E pa bas zbog toga ti kolega sugerise da prvo provjeris lampe,to jes da nije problem da zbog njih invertor neradi ispravno...
Pozdrav
Majstor je onaj, ko zna svoj trud i rad;adekvatno naplatiti!?!

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22438
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Stolle » 14 Feb 2013, 19:53

Onda TMS nema šanse da staviš ako je tako. Možeš li da slikaš trafo odozdo, da se vide namotaji.

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 14 Feb 2013, 20:00

Slikam i stavljam za pol sata.

Avatar
chellawy
gx
gx
Postovi: 5316
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao chellawy » 14 Feb 2013, 20:18

Ne može primar da ima toliko oma ako je ispravan.
Primar je manje od 1og oma.
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 14 Feb 2013, 20:44

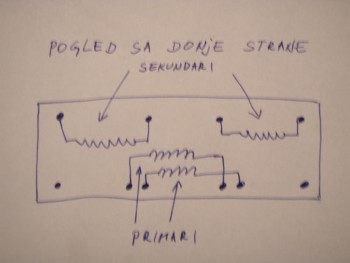

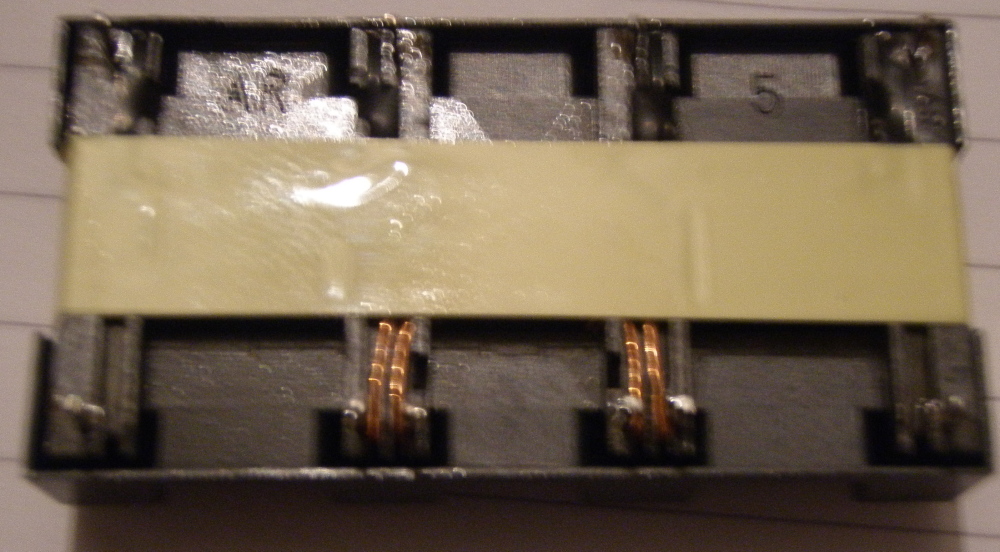

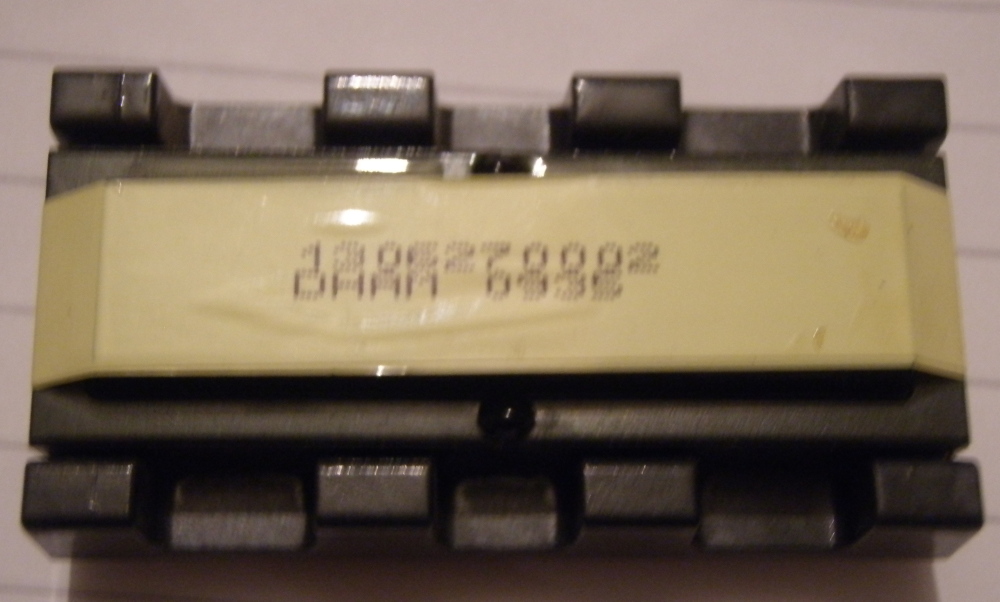

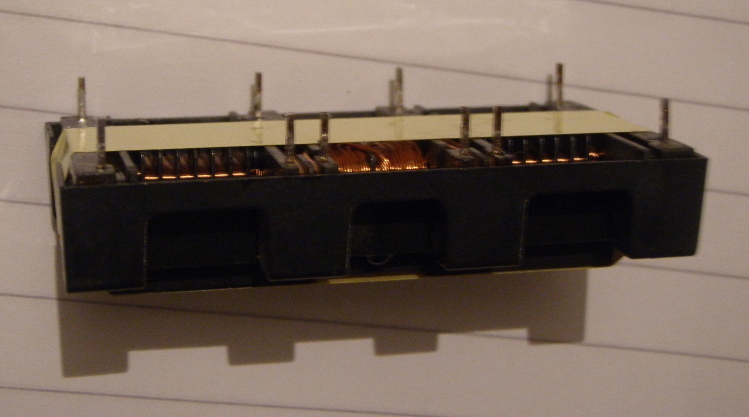

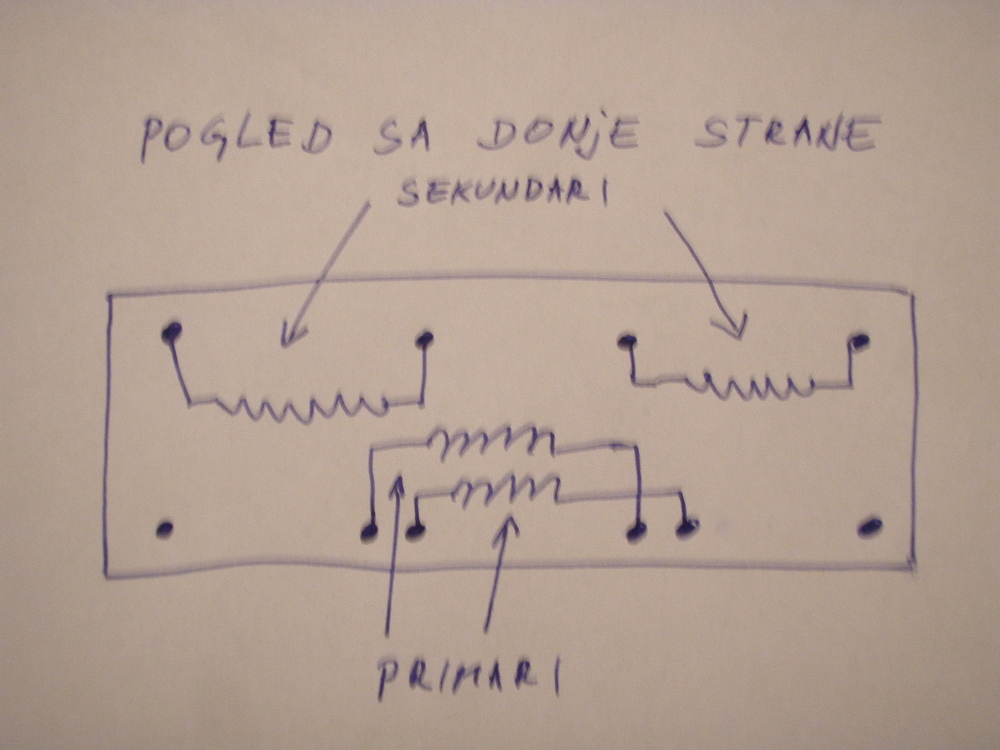

Izgleda da je ovo nešto van serijski, jer i trgovci elektroničkim komponentama ne daju mi korektno rješenje. Možda se vidi iz slijedećih slika, a da bi se vidjeli namotaji morao bih ga malo raskopati.
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22438
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Stolle » 14 Feb 2013, 21:08

Ili trafo stvarno ne valja, što je teško reći, ili ti instrument nije ispravan. Nije moguće da su oba primara, sa onolikom žicom 280Ω.
A premalo je za sekundare.

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 14 Feb 2013, 22:33

Duboko sam uvjeren da je do trafoa, ali dvoumim koji kupiti, kada u katalozima nema približnih vrijednosti otpora ovome. Kada mjerim otpore vrijednost lagano raste, npr. na području 2kOma prvo pokaže 270 i onda lagano raste do 280 oma, isto tako i na sekundaru. Morati ću malo reskirati, pa šta bude: hop ili trop. Rezultat javim. LP!

Woodland
_
_
Postovi: 21
Pridružen: 16 Dec 2012, 21:03
Location: Hrvatska
Specialty: tv-multimedia

Re: HKC LCD monitor 2209A-D gasi pozadinsko svjetlo

Post napisao Woodland » 16 Feb 2013, 18:02

Sada je problem nabaviti inverter trafo sa primarnim otporom manjim od 1 om i sekundarnim 900 oma. Obišao sam sve veće trgovine specijalizirane za prodaju elektroničkih komponenti u Zgb. i oni uglavnom imaju trafoe za LCD televizore, a vrlo mal ili nikakav izbor za LCD monitore. Dakle, imaju sa sek. otporom od 1370 oma pa naviše. Kada sam htio kupiti jedan takav čisto za probu, svi su me odvraćali, navodno da neće raditi kako treba, te da baš moram kupiti sa 900 oma i da je velika razlika od 600 oma. Navodno su i ovaj tip poručivali, ali ga još nisu dobijali. Znači, ili čekati dok se pojave u trgovinama ili obići druge majstore. Pokušat ću ovo drugo. Svima LP!
