LG FLATRON L222WSBN (Rešeno)

Post napisao Japanac » 28 svi 2013, 00:05

LCD TFT MONITOR
PROIZVOĐAČ:LG
MODEL: L222WS
MODEL DODATNO:
CHASSIS: 715G27031

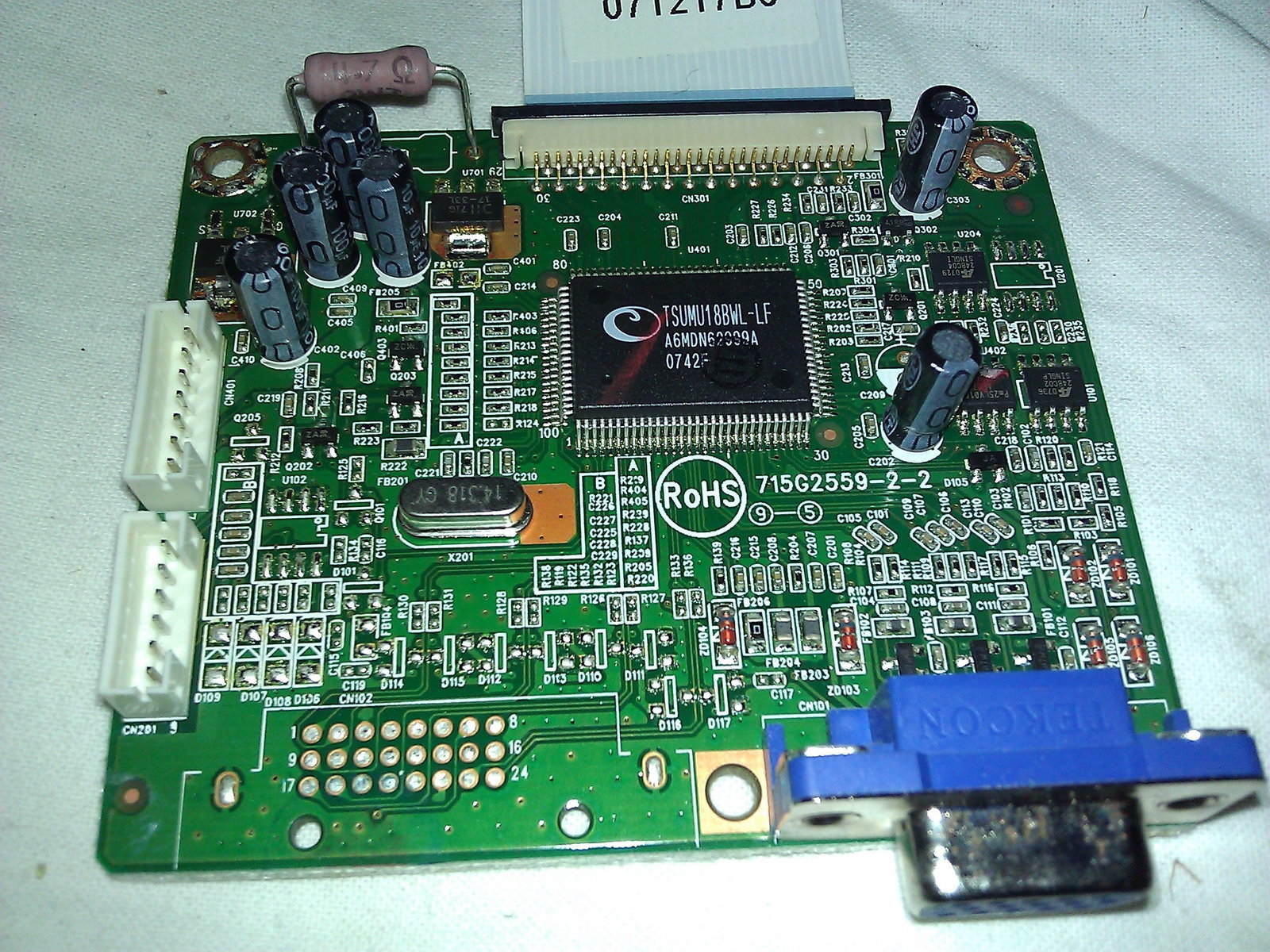

MAINBOARD: 7CMBLMQ2
PANEL: CLAA220WA/01ZB
T-CON BOARD:
INVERTER:

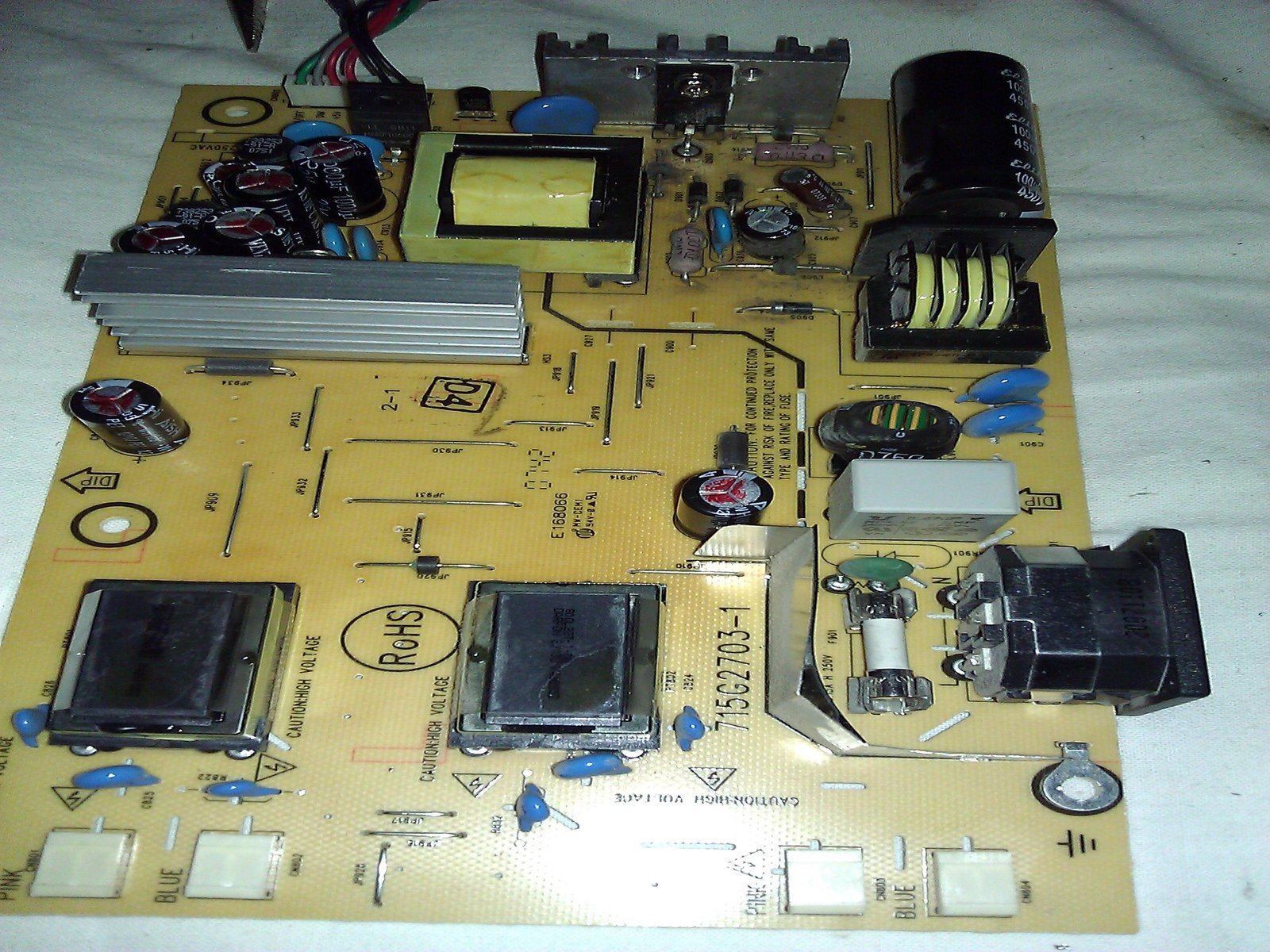

SMPS (mreža / inverter):K3673
SIMPTOMI: Ne startuje,led dioda blinka
OPIS KVARA i PREDUZETE RADNJE:Kada ukljucim monitor samo blinka dioda,izmenjao sam sve kondenzatore u mrezi,napon +5v i +12v je prisutan kad otkacim maticnu plocu a kad je ukljucim napon +5v varira od 2.7v-4v.
Nemaš dozvole za preuzimanje priloga dodatih postu.
Zadnja izmena: Japanac, dana 04 Jun 2013, 16:00, ukupno menjano 1 put.

Avatar
alexa_pg
gxu
gxu
Postovi: 3325
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: LG FLATRON L222WSBN

Post napisao alexa_pg » 28 svi 2013, 00:55

Moras prvo utvrditi da li sam ispravljac radi ispravno, odnosno da li moze da iporuci potrebnu struju. Optereti tu liniju 5V nekim vjestackim opterecenjem da vidis je li u mogucnosti da da bar 2A
U slucaju da konstatujes da je stepen za napajanje ispravan onda nema sta drugo nego da nesto opterecuje liniju 5V
Licno mrzim ovakve kvarove jer moras ici sistemom eliminacije.
Ako ti treba kompletna sema (SM) imas je na http://elektrotanya.com/lg_flatron_l222 ... nload.html
Alexa

Avatar
Japanac
___
___
Postovi: 501
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: LG FLATRON L222WSBN

Post napisao Japanac » 28 svi 2013, 15:25

Opteretio sam mrezu i ne radi kako treba,odnosno radi isto kao kad je maticna ploca zakacena.

Avatar
vlatkocopa
gx
gx
Postovi: 3450
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: LG FLATRON L222WSBN

Post napisao vlatkocopa » 28 svi 2013, 18:05

Proveri diode za +5 i +12V,normalno proveri jos jednom sve elkose :pivopije:
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

Avatar
Japanac
___
___
Postovi: 501
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: LG FLATRON L222WSBN

Post napisao Japanac » 04 Jun 2013, 15:59

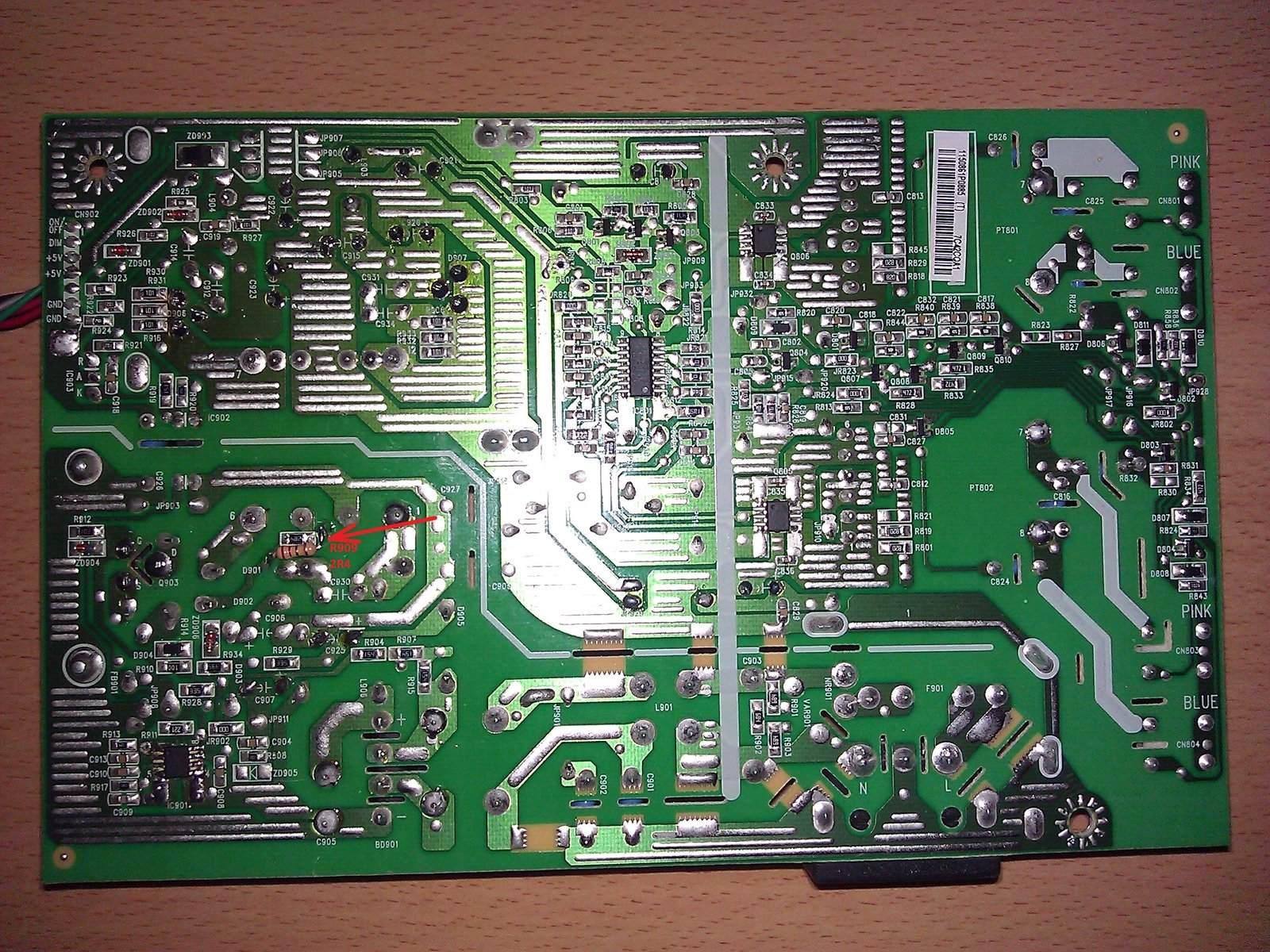

Diode su ok,kondenzatore sam sve stavio nove ali problem je bio u SMD otporniku R909 2R4,njegovom zamenom monitor je proradio normalno.Hvala na pomoci :pivopije:
Nemaš dozvole za preuzimanje priloga dodatih postu.
