HP Pavilion dv9000

[cicos]

Frend mi donese ovu skalameriju.
Nosio ju je okolo i dijagnoze su bile od invertora za pozadinsko do toga da mu je
"oslabila" graficka...
Simptomi - slike ima na externom monitoru a LCD mrtav 'ladan
Zlo je i to sto mu je pukao i XP a na HDD-u ima gomilu podataka koje ne bi da unisti
a ja nemam mogucnost da zakacim taj HDD kod sebe (SATA 320Gb)
pa se bash sve zakomplikovalo :o(
Moze li neko reci da li mu je to boljka i da li ce mu otkazati i externi izlaz za monitor.
Istini za volju nesto mi nejasno da to bas tako ide da je otisao dio graficke za LCD a dio
za externi monitor radi OK.
Inace oni koji su u prvi tren tvrdili da je invertor sada tvrde da nije vec pomenuta graficka.
Ima neko neku ideju?

Poz
JaMi

[nec]

da bi bio siguran u rad invertera, proveri prvo dali imas napajanje istog (ovakve dijagnoze tipa mozda ovo, mozda ono samo unose zabune) znaci pocni od necega pa da idemo dalje

[mladenpotic]

Ako je neispravan inverter trebalo bi da imas sliku samo bez osvetljenja. U slcaju da nema nikakve slike najverovatnije je problem u grafickoj.
Ako nije integrusa probaj sa zamenom, ako jeste onda ????.....

[cicos]

da bi bio siguran u rad invertera, proveri prvo dali imas napajanje istog (ovakve dijagnoze tipa mozda ovo, mozda ono samo unose zabune) znaci pocni od necega pa da idemo dalje

Skinuo sam invertorsku PCB i odmah na ulazu ima "neshto" sto mi ne propushta 15V iz racunaljke.
Na njemu je (SMD) samo oznaka veliko slovo T.
Pretpostavljam, il' je smd osigurac ili prigusnica.
Dimenzija je obicnog SND otprnika dimenzija 3x2 mm.
Sta preporucujete da stavim neku prigusnicu ili osigurac .
Ali koje vrijednosti?
Sumnjam da je riknuo iz cista mira.

Poz
JaMi

[nec]

ako mozes slikaj i okaci skiku tog dela ili celog modula (pa da viidimo o cemu se radi) , a za ostalo cemo kasnije kad saznamo

[cicos]

ako mozes slikaj i okaci skiku tog dela ili celog modula (pa da viidimo o cemu se radi) , a za ostalo cemo kasnije kad saznamo

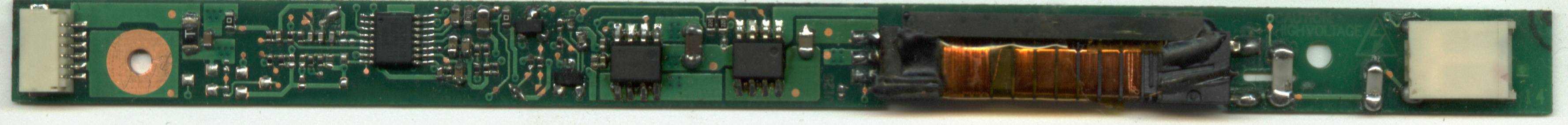

Nadam se da sam dobro zakacio ove slike.
drugu sliku sam obrisao jer je bila mutna, a i dobro se vidi iz prve-nec

[nec]

To bi trebalo biti osigurac, pa sad ampermetar u ruke i mozes meriti koliko ce da povuce, pa prema tome staviti lisnu od osiguraca iste vrednosti (ukoliko nisi u mogucnosti da nadjes smd)

[mladenpotic]

Probaj sa otpornikom od par oma, ili neku bas tanku licnu. I slikaj i drugu stranu plocice pa okaci.

[rubin_miki]

Jamiiii, djes Jamiii :) turi mu 1A osigurac, naci ces to vec u mini izdanju.....

[cicos]

To bi trebalo biti osigurac, pa sad ampermetar u ruke i mozes meriti koliko ce da povuce, pa prema tome staviti lisnu od osiguraca iste vrednosti (ukoliko nisi u mogucnosti da nadjes smd)

Sobzirom sta se desilo kada sam stavio otpornik od 1 om mogu pretpostaviti sta ce biti
kada budem mjerio
Poz

[cicos]

Probaj sa otpornikom od par oma, ili neku bas tanku licnu. I slikaj i drugu stranu plocice pa okaci.

Kao sto vec napisah. Stavio sam otpornik od 1om i momentalno se zapousio i ... ispustio dushu
Ne znam da li je obicaj da invertor ima napajanje (ovde 15V) i kada racunar ne radi.

Poz

[nec]

To za merenje sam napisao pretpostavljajuci da si proverio omski da slucajno nema kratki spoj,a sta se desilo (ako ne napises odakle da znamo )

[cicos]

Jamiiii, djes Jamiii :) turi mu 1A osigurac, naci ces to vec u mini izdanju.....

Oooo, disi bre Rubinche ;o)
Turio sam mu otporNJak od 1 omche pa se digla paljevina.
Sada cu mu zalozim i osigurac od 1A pa da vidim sta ce da bidne ;o)
Kontam neshto da mu je rikno neki od onih integralaca sto "pumpa" VN za neonku
ali to ce da kaze osigurac.
Inace su covjeku trazili 400 ojera da mu poprave racunaljku.

Poz
JaMi

[cicos]

Evo ga i BOT od PCB-a, ali sa druge strane nema nishta zanimljivo.
Poz
JaMi

[rubin_miki]

e, onda moguce da je neko IC u kratkom spoju, daj oznake da vidimo sta mozemo, verovatno su P i N fetovi u komad..
dovedi mu 15v iz labaratorijskog da ne opterecujes racunar i vidi sta drugo ce se zapusiti..mozes i "coban" metodom da stavis pincetu umesto osiguraca pa nek DOrikne ono sto je vec riknuto, ali sad ces i golim oko videti..

[cicos]

'bem ti ove atachmenovce :o(
Slanje istih mi je chista lutrija.
Kada pokusam zakaciti JPG onda mi izbaci epp
"The image must be at least 0 pixels wide, 0 pixels high and at most 1600 pixels wide and 1200 pixels high. The submitted image is 3554 pixels wide and 284 pixels high."
A ovo sa RAR-om prolazi...

Poz

[rubin_miki]

daj ti oznaku onih osmopinaca...

[cicos]

e, onda moguce da je neko IC u kratkom spoju, daj oznake da vidimo sta mozemo, verovatno su P i N fetovi u komad..
dovedi mu 15v iz labaratorijskog da ne opterecujes racunar i vidi sta drugo ce se zapusiti..mozes i "coban" metodom da stavis pincetu umesto osiguraca pa nek DOrikne ono sto je vec riknuto, ali sad ces i golim oko videti..

E Rubinche, sjedash mi na muku :o(
Nikako da zavrsim ovaj ispravljach sa ogranichenjem struje
Oznake na ona 2 IC do samog trafoa su
---------
4604
BB8E29
---------
E sada, jedan od njih onaj udaljeniji od trafoa mi pokazuje da je u kratkom spoju
istini za volju nisam ga skinuo sa PCB ali onaj blizi se ne ponasa ni priblizno tako.

Evo skinuh ga i ... stvarno je u KS-u il' tako treba ;o)


Poz
JaMi

[Stolle]

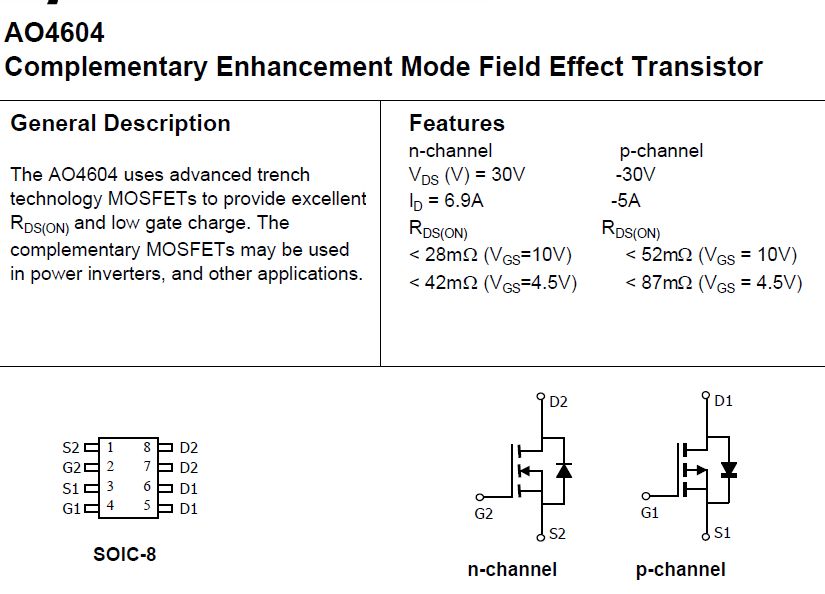

Verovatno je AO4604:

[rubin_miki]

ih pa ti, lako ces..mozes da vidis ovu temu?? :) :)
viewtopic.php?f=75&t=10162&p=90374&hilit=*4604*#p90374
