Problem sa laptop sony vaio -potrebna pomoc

[bokin021]

Sony vaio fz240e
maticna ploca mbx-165 ms91

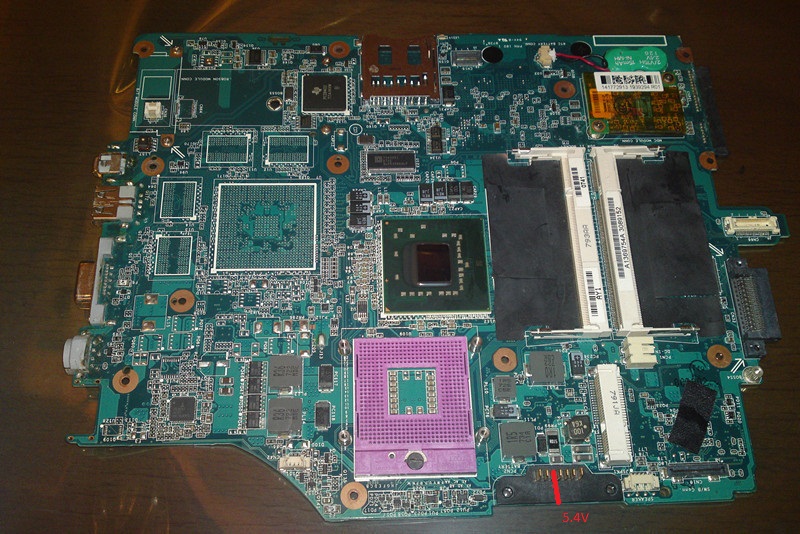

Problem je sledeci ,laptop ne starta ,cak ni diode ne svetle kad se prikopca na punjac .Proveravao sam napone na konektoru baterije ali samo na jednom(prikazan na slici daje 5.4v .Prilozio sam shemu za njega pa ako je neko voljan da pomogne.
Imam odredjenju sumnju ka maxim ic koji sluzi za punjenje baterije ali to je jos uvek jedna od mogucnosti.

Nasao sam mosfet koji mi je sumnjiv odndosno ne prikazuje voltazu na drain ,e sad nisam siguran kako da ga proverim sa unimerom ,moze li ko da mi pojasni ?
Oznaka A04433

[bokin021]

Ima li ko da pomogne?

[MbyLegend]

Evo nasao sam na forumu :

MosFet tranzistori se u današnje vreme često sreću u mrežnim pretvaračima , pa bi bilo zgodno da znate klasičnim instrumentom ga ispitati na brzinu.
kliknite na link i sačekajte da se cela stranica učita viewtopic.php?p=2064&highlight=power#p2064

Uglavnom je gejt prvi pin sa leve strane , baš se ne sećam nešto da sam skoro sreo drugačiji ...potrebno je proveriti da li otvara i zatvara. Mislim da će biti najlakše ako zapamtite na sledeći način. Za brzu proveru nije mnogo bitno da li je P ili N tip. Opisaću merenje ispravnog mosfet-a. Stavite instrument na test za diode merite srednji i krajnje desni pin (nije bitno crvena ili crna pipalica) ako ne pokaže ništa okrenite pipalice , e sada bi trebalo da pokaže ~700 ili ~1000 to je ok , sada opet okrenite pipalice tako da instrument ništa ne pokaže , držeći prislonjenu jednu na srednji pin , a drugu na desni pin. Pipalicu sa srednjeg pina prebacite (pipnite) levi pin na trenutak i onda je vratite na srednji pin. Sada bi instrument trebao pokazati vrednost oko ~700 , znači OK . Sada podignite pipalice i sa levom kratkospojite levi i srednji pin na trenutak. Ponovo merite srednji i desni pin , instrument ne sme ništa da pokaže , znači da je ok.
Sve su vrednosti orijentacione i različiti mosfetovi će i različite vrednosti pokazivati , ali u suštini to je to.
Ovaj način služi samo za brzu dijagnostiku ispravnosti mosfet komponente i nikako ne može poslužiti u izboru zamene u nedostatku originalne komponente. Za tako nešto uvek konsultujte kataloge kao što je Eca-Vrt ili slične baze.

Jesi il provjeravao napone na samom konektoru jeli on ispravan ?

[bokin021]

Konektro mi daje 19.9 v ,a ne 19.5 v ali sam stavio i drugi punjac ali ista prica.

[bokin021]

Ima vise opcija za proveru mosfet ,ja sam ih pronasao nekoliko zato i pitam ,da sam donekle siguran u test.Cak ima nacin da se provere u kolu ,kao na primer spoje se pipalice na srednja dva drain ,a pozitivna na sourch i ako daje vrednost ispravan je .Govorim o 8 pin mosfet.
P.S. Ima jos http://wiki.answers.com/Q/How_do_you_ch ... e?#slide=9

[MbyLegend]

Jesi li premjerio osigurace na ploci ?

[bokin021]

osiguraci su ok.Poverio.

[setcomp]

Ako ima 3.3 V na dugmetu (tasteru) za paljenje, a nema indikaciju da puni bateriju i ne može upaliti,
onda postoji velika mogućnost da je bios u pitanju.
Sony Vaio ima softver za automatski update drajvera, a time i biosa.
Često se događa da krene update, a korisnik to prekine iz neznanja, ili se laptop pregrije, pa se sam ugasi ili restartuje.
I eto problema. Ako je to u pitanju, pomaže samo reprogramiranje bios čipa sa originalnim dampom.
E, to je sada druga problematika.

[bokin021]

Nema nikakve voltaze na tasteru,mada cisto sumnjam da je bios u pitanju.laptop bi morao dati bilo kakav signal.

[setcomp]

Ako nema napona 3 V i 5 V u praznom hodu, onda bi krivac mogao biti maxim čip, ili neki mosfet u njegovoj okolini (stranica 52).
Ja bih počeo odavde, pa onda redom.

[bokin021]

Daje mi napone na maxim 19v sto je veliki napon ,a isto tako na oba mosfet do maxima i na sourch i na drain ,Negde je zakazalo .da budem jasniji ,gledajuci shemu na mosfet koji je oznacen pq25 i pq26 dobijam napone 19v sa obe strane s-d-g .

[setcomp]

Kao što sam napisao, ja bih krenuo od stranice 52, tu je MAX8734 (PU5), on je odgovoran za napone 3V i 5V. Njih mora biti i kada laptop nije upaljen.
MAX1909 (PU4) je odgovoran za punjenje baterije. Ako nema napona 3V i 5V, ne može se pokrenuti laptop i neće biti nikakve indikacije kada se spoji adapter.

[bokin021]

Na kom pinu da vidim napon?

[setcomp]

http://www.google.ba/url?sa=t&rct=j&q=& ... 9247,d.Yms

Skini ovaj datasheet za MAX8734 i u njemu imaš detaljno opisano sve, pinove, napone itd.
Uspoređuj sa šemom na str.52, da se lakše snađeš u svemu.
Uz malo upornosti, sve se može.

[bokin021]

Hvala mnogo ,javicu stanje.

[bokin021]

Promenuo sam max ali ni dalje napona nigde ni oko njega a ni na njemu.

[setcomp]

MAX8734A (PU5), osnovni ulazni naponi su V+ (pin 20), oko 19 V i VCC (pin 17), oko 5 V.

[bokin021]

Gledam na shemi pinout max ne vidim ulazni 19v ali uglavno, nema na ploci napona oko njega ni na njemu cak ni na jednom pinu.

[bokin021]

Da li je neko imao ovakav slucaj ?

[setcomp]

19 V (DCBATOUT) treba biti na pinu 20 preko otpornika (kratkospojnika) PR123.
Ako ga nema, onda prati od DC utičnice, (str. 51) možda je neki prekid na ploči, loš lem, ili je pregorio neki element (otpornik, osigurač, mosfet...).
Baziraj se malo i na MAX1909 (PU4), ne treba ni njega isključiti, ako ne dobijaš nikakve napone na PU5...
Teško je dati neki konkretan predlog za ovakvu vrstu kvara, da je ploča ispred mene, bila bi druga priča...
Volio bih pomoći, ali malo je podataka.
