CD Blaupunkt Bronx mp75(RESENOOO)

[vlatkocopa]

Problem je sto nema izlaz (ton).U izlazu je TDA7454 i posto mogu da ga nabavim tek za dve nedelje,a musteriji se zuri.. .Po semama sto sam pregledao izgleda mi da je TDA7386 99% identican,pa pitam ako je neko imao slicnog iskustva,dali bih mogao da ga zamenim?
Pozdrav

[milan]

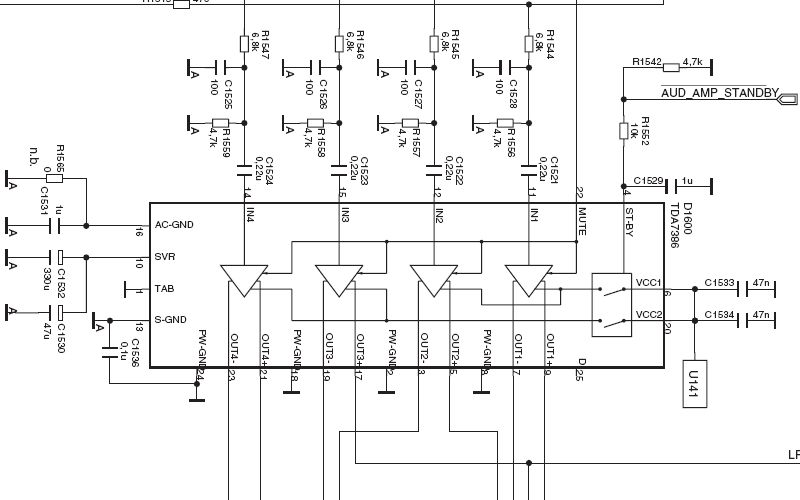

Na semi za taj model nalazi se TDA7386, po tome moze i bice onda originalna izvedba.Ta dva IC pored razlike u snazi
(sto je i nebitno) razlikuju se u pinu 25.

[vlatkocopa]

Hvala Milane,bas cu da obratim paznju na tu nogu-da ne zeznem nesto...pa cu da javim,posto aparat u meniju ima neku opciju da se iskljuci unutrasnje pojacalo.
Pozdrav

[toce]

A jesi li probao da oslobodis 22 nozicu tojes Mute

[vlatkocopa]

To je prvo sto sam pokusao

[vlatkocopa]

Zamenio novi TDA7386,otkacena nozica 22 (mute) i opet nece ni da bekne...

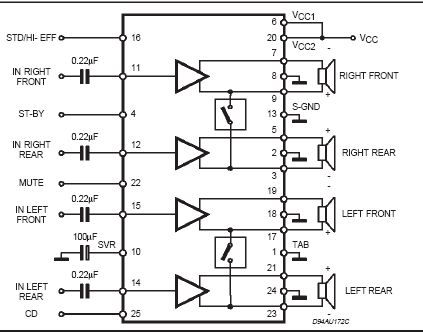

Buni me 16-ta noga na semi od originalnog TDA7454,nesto ide kao preko nekog prekidaca na masu i pise std/heff(nemam pojma sta je to ? ),a na semi TDA7386 ide preko bloka 0,1mf na masu.Popodne cu da malo razmotrim u cemu je rec.

[Stolle]

P1 : Vcc=14.4 V, f=1 kHz, RL=4Ohm, THD=10%
P2 : Vcc=13.7 V, f=1 kHz, RL=4Ohm, saturated square wave output
P3 : Vcc=14.4 V, f=1 kHz, RL=4Ohm, saturated square wave output
P4 : Vcc=14.4 V, f=1 kHz, RL=2Ohm, saturated square wave output

RIPPLE = SVR

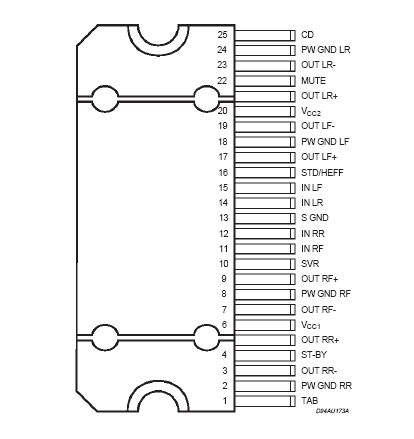

TYPE.......manuf..P1..P2 EIAJ..P3 MAX...P4 MAX...GAIN ..min-max Vcc..1 pin.-10 pin..16 pin ......25 pin

TDA7386.....ST....28..40........45..........NO..........26........8-18..........TAB..SVR....AC-GND.....NC
TDA7454.....ST....25..35........40..........60...........26........8-18..........TAB..SVR..STD/HI-EFF CLIP DET

A gde ga probaš?U autu?
Da ti možda neki zvučnik nema kontakt sa masom?

[vlatkocopa]

Ma daj bre Stolle,pa nisam bas toliki moron da nisam sve proverio.Problem je bio u 16-toj nozi,imala je direktan spoj na masu E sad nisam imao vremena da je pratim tacno gde ide (dupla stampa,a i zajebavaju nas oko struje-pola Kumanova cas ima-cas nema struju po 2-3 sata ), ai mozda je povezano sa onom funkcijom u meniju da se iskljuci unutrasnjo pojacalo..???,pa sam popizdeo i samo otfikario nogu sa integralca TDA7386 i radi bre ko singerica....
Hvala kolegama na pomoci
