OPEL OMEGA displey

Post napisao faca74 » 12 Mar 2013, 15:12

Evo slika u prilogu a treba mi pinout podaci dali ima neko ili negde ima na sajtu da se skine?
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
cubica
gx
gx
Postovi: 3433
Pridružen: 15 Nov 2006, 11:23
Location: IVANJICA
Specialty: tv-multimedia

Re: Postovani trebao bi mi podatak za OPEL OMEGA displey

Post napisao cubica » 14 Mar 2013, 13:50

nisam siguran..to izgleda stariji neki, a dao si i puno oznaka sa njega :)
vidi jel valja ovo :

Yellow connector:

Pin 1 - Red - To F12 (20A)
Pin 2 - Brown - To Chassis (0V)
Pin 3 - Blue/White stripe - Outside temp sensor
Pin 4 - Blue - Outside temp sensor
Pin 5 - Black - To F15 (15A)
Pin 6 - Grey/Green stripe - To F26 (10A)
Pin 7 - Grey/Yellow stripe - Instrument Illumination (dimmer controled)
Pin 8 - Red/Grey Stripe - Radio (aerial power feed i.e. Radio on indication)
Pin 9 - Brown/White Stripe - Radio Serial Interface
Pin10 - Brown/White Stripe - Radio Serial Interface
Pin11 - Brown/White Stripe - Radio Serial Interface
Pin12 - Blue/red stripe - Speed signal (from ABS controller)
Pin13 - NC
Pin14 - Brown/White Stripe - To pin 8 of diag connector (to support programming)
Pin15 - Black/Yellow stripe - To check control
Pin16 - Black - To F2 (15A)
Pin17 - White/Green stripe - To check control
Pin18 - Black/Yellow stripe - To check control
Pin19 - Yellow/Red stripe - To brake pad wear sensors
Pin20 - NC
Pin21 - NC
Pin22 - NC
Pin23 - Grey - To Auto transmission
Pin24 - NC
Pin25 - NC
Pin26 - NC

cuby
PROSONIC is the best!

faca74
gx
gx
Postovi: 190
Pridružen: 13 Okt 2006, 12:40
Location: Pivnice Vojvodina
Specialty: consumer
Lokacija: Pivnice Vojvodina

Re: Postovani trebao bi mi podatak za OPEL OMEGA displey

Post napisao faca74 » 14 Mar 2013, 15:20

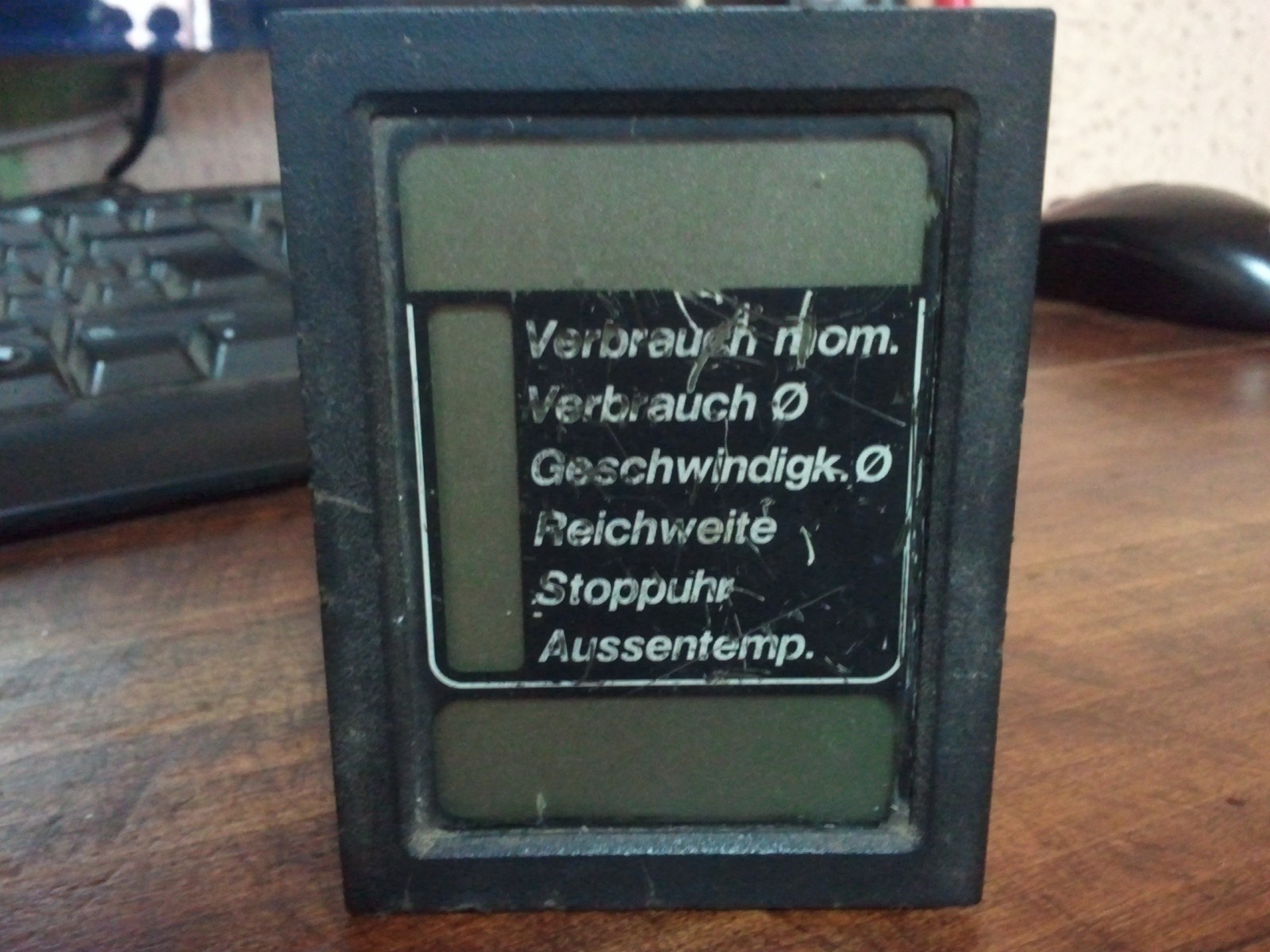

Hvala Kolegi Cubica , a stigo mi i ovaj diplej isto OPEL SIEMENS 5WK7 447 dali mozda imate za ovaj displey podatke pinout?

Avatar
cubica
gx
gx
Postovi: 3433
Pridružen: 15 Nov 2006, 11:23
Location: IVANJICA
Specialty: tv-multimedia

Re: OPEL OMEGA displey

Post napisao cubica » 14 Mar 2013, 21:05

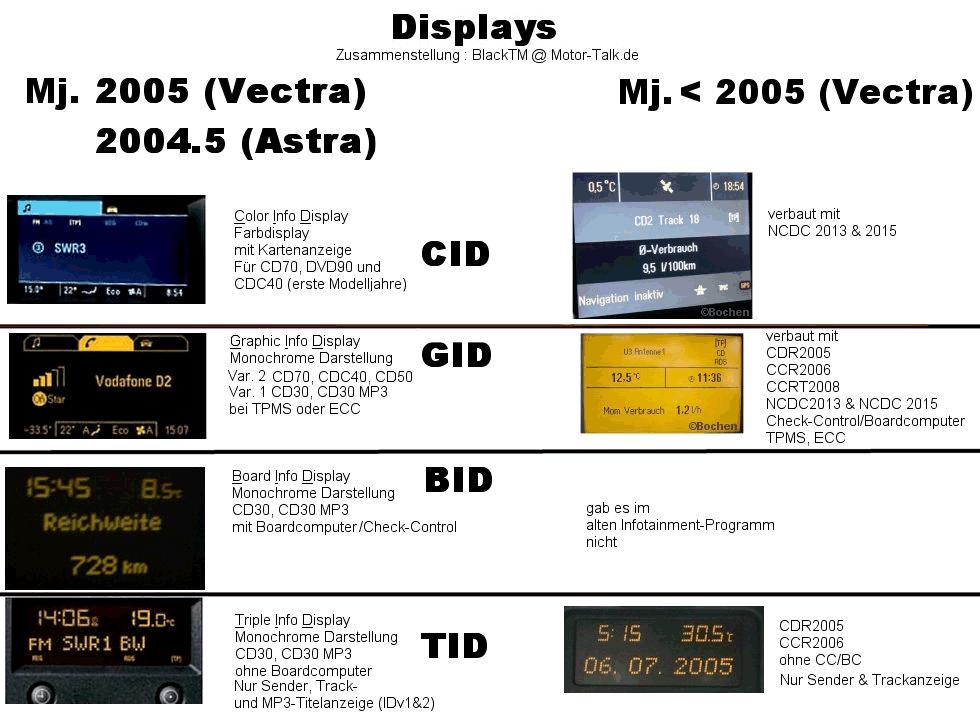

hmm..nesto ga ne nadjoh po mojim spiskovima..sta je to TID, MID, CID, GID ???
cuby
PROSONIC is the best!

faca74
gx
gx
Postovi: 190
Pridružen: 13 Okt 2006, 12:40
Location: Pivnice Vojvodina
Specialty: consumer
Lokacija: Pivnice Vojvodina

Re: OPEL OMEGA displey

Post napisao faca74 » 14 Mar 2013, 22:44

to je ovaj displey
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
cubica
gx
gx
Postovi: 3433
Pridružen: 15 Nov 2006, 11:23
Location: IVANJICA
Specialty: tv-multimedia

Re: OPEL OMEGA displey

Post napisao cubica » 15 Mar 2013, 01:02

pa to ti isto zuti konektor ..to neke starije verzije TIDa.
cuby
Nemaš dozvole za preuzimanje priloga dodatih postu.
PROSONIC is the best!
