Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 14 Dec 2017, 06:02

MULTIMEDIA U VOZILU
VRSTA UREĐAJA: CD plejer / radio
PROIZVOĐAČ: Eurovox
MODEL: MOD2680KA3
MODEL DODATNO:
*********************************************

SIMPTOMI:
Nema informacija (samo crtice) na ekranu nakon iscitavanja EPROMa

DETALJAN OPIS KVARA:
Razlog popravke: Stanka izgubila pin kod za radio. Nakon skidanja eproma i iscitavanja istog jer nisam drugacije mogao doci do sadrzaja, vratio sam kolo nazad na plocu i radio me je pitao za pin kod ponovo, medjutim nakon unosenja samo dva broja, na ekranu su se pojavile samo crtice.

PREDUZETE RADNJE:
Ponovno sam skinuo eprom kolo i uspjesno iscitao njegov sadrzaj, sto bi trebalo da znaci da je eprom ispravan???? Ako bi ovo neko mogao da potvrdi.
Komunikacija izmedju eproma i kontrolera je I2C, osciloskopom mogu da vidim da pri ukljucenju radija postoji par bajtova digitalnih signala. Nemam analizator za I2C tako da ne mogu da vidim sta je u pitanju, ali uglavnom, neka pobuda komunikacije postoji.
eprom : AT24C01A
procesor : mPD784214A

Pitanje je zapravo, dali je moguice da eprom ne radi na ploci iako moze da se iscita njegov sadrzaj sa programatorom?
Mislim da bit to mogao biti slucaj. Procesor vjerovatno zatrazi informacije od eproma (signali koje vidim na osciloskopu), ne dobije nista nazad, i tu je prici kraj.
Sta mislite kolege?
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Barbarella56
gxu
gxu
Postovi: 769
Pridružen: 16 Feb 2007, 22:59

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao Barbarella56 » 14 Dec 2017, 07:36

Može biti da grešim,neka me neko ispravi...kod ovog modela kod je definisan diodama...

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 14 Dec 2017, 07:46

Znam da ih ima sa diodama za eurovox modele, ali nisam nasao nikakvo servisno uputstvo za ovaj model.l da potvrdim. A dioda nema nigdje poredanih kao sto za pin kod obicno stoje. Nadam se da ih nisam promasio. Ako neko ima uputstvo ili shemu za ovaj model, bio bih jako zahvalan ako bi mogao postaviti.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Barbarella56
gxu
gxu
Postovi: 769
Pridružen: 16 Feb 2007, 22:59

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao Barbarella56 » 14 Dec 2017, 07:54

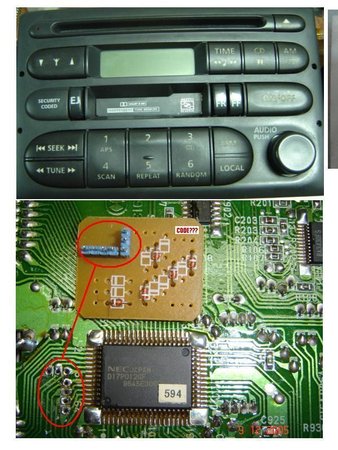

Na ovoj slici je drugi procesor...
Nemaš dozvole za preuzimanje priloga dodatih postu.

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 14 Dec 2017, 08:25

Nije to taj model. Ovaj nema kazetu i u njega stane 6 cdova. Nema tu plocicu zalemljenu pored procesora, niti sam je igdje jos nasao unutra. Slikam pa stavim.

Uh bas se nadam da nije kodiran sa diodama, u tom slucaju sam napravio stetu bez potrebe.

Slikat cu sve pa postaviti za koji dan. Sada sam daleko od pancijenta :-)

Bilo kako bilo, moj problem i dalje ostaje. Doduse nasao sam neke informacije da se radio mora ostaviti upaljeno i po par sati kod nekih eurovox modela da bi se opet dozvolilo unosenje pin koda. Ali ne znam za ovaj model dali u tom slucaju pokazuje crtice na ekranu kao sto ja imam ili nesto drugo.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
dzafer
gx
gx
Postovi: 3012
Pridružen: 21 Sep 2006, 13:13
Location: BIH SARAJEVO-ILIDŽA
Specialty: tv-multimedia

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao dzafer » 14 Dec 2017, 12:35

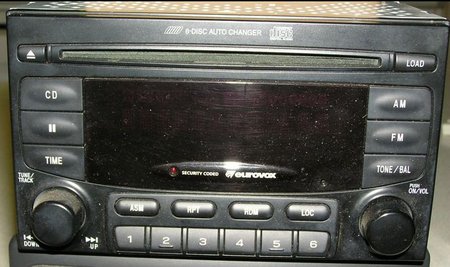

Mora da je ovaj :roll:
tesko naci neke podatke o njemu
ali uglavnom ti sto se pominju ta marka Eurovox
cod je definisan diodama..
Nemaš dozvole za preuzimanje priloga dodatih postu.
džale
Bez alata nema zanata, a bez znanja ni najbolji alat neće pomoći.

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 14 Dec 2017, 14:03

To je taj! Pa naravno da nema podataka o njemu. Nebi on mene zapao da ima :-)
Za sve modele kod definisan diodama? Pa gdje su ih sakrili onda :roll:
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
cubica
gx
gx
Postovi: 3395
Pridružen: 15 Nov 2006, 11:23
Location: IVANJICA
Specialty: tv-multimedia

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao cubica » 14 Dec 2017, 15:46

e jeste..bas redak model..
sa cime si citao eeprom? Da li si dobro vratio nazad? sta ako taj i ide iz dampa kod..ima modela koji imaju 24c02 i kod je u eepromu.
eeprom ne mora da znaci ako se iscitava da je dobar...tek kad ga upisujes i ako je sve ok...pa hajde da kazemo da je dobar..mada i to ne znaci 100%.
Opet, s'druge strane 24c01 jako retko crkava...okaci taj damp sta si iscitao da vidimo sta ima unutra,,u medjuvremenu proveri opet kako si vratio i da se slucajno nije neki vod otkinuo...narocito scl i sda.
cuby
PROSONIC is the best!

Barbarella56
gxu
gxu
Postovi: 769
Pridružen: 16 Feb 2007, 22:59

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao Barbarella56 » 14 Dec 2017, 16:19

Nesto malo o unosenju koda...

How do I enter my security code to my Eurovox radio/cassette/CD Unit?

Refer to the owner's manual of your equipment. Turn ignition key to 'Accessories' and a number '1' or code '1' or similar will appear. Press corresponding preset buttons as you read you security code. If you have a 6 digit security code, the display will count the preset buttons pressed. i.e. display will show '1' the '2' then '3' and so on up to '6' regardless of which number is pressed. If the security code is correct, the radio will turn on. If the security code is incorrect, the display will show '2' or 'code 2' or similar. After 3 incorrect attempts, the radio will go into 'lockout mode'.

Why has my radio got horizontal lines on the display and is not responding to any buttons?

The radio has had 3 incorrect security codes entered and is now in lockout mode. For recent model radio's leave 1 hour (some radio's require ignition key to be on accessories). For older model radio's, remove power to radio by either unplugging radio or disconnecting the negative lead on the battery for 1 hour.

My radio will not accept my security code?

(1) This radio may have been replaced and now requires a different security code
(2)The security code you have been supplied is wrong.
(3)This radio has an internal fault. To check if radio works there is a temporary test code '1111' or '111111' can be used for most of Eurovox Radio. This only lasts for approx 3 minutes.

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 15 Dec 2017, 00:51

Hvala za ovaj tekst. Nadjoh i ja nesto slicno u medjuvremenu. Sto je naj gore, svo vreme mi je bio pred ocima.
Provjerit cu sve to sutra, i okaciti slike i dump.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

vlajkosdb
bela tehnika
bela tehnika
Postovi: 610
Pridružen: 27 Jun 2007, 06:23
Lokacija: NOVI SAD

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao vlajkosdb » 15 Dec 2017, 07:17

Kod ovog modela, kod je u eepromu,u prvoj liniji,na adresama 04,05,06 i 07.Ako je kod cetvorocifren,swapovan je i javan.Kod na onoj slici,sa diodama,sto je kolega Barbarella56 postavio je 2326.Ako je kod pogresno upisan tri puta,mora se skinuti sa napajanja i ostaviti sat i vise,da bi se ponovo mogao upisati.Ako je vise puta vracano na upis koda,onda ga obrise u eepromu,i mora se upisati novi kod.

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 15 Dec 2017, 08:10

O pa onda je stvar rjesena. Samo mislim da kod ovog treba da ostane napajanje a ne da se iskljucuje. Jer sam ga ostavio citavu noc bez napajanja pa opet isto. Provericu damp za te pozicije.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
dzafer
gx
gx
Postovi: 3012
Pridružen: 21 Sep 2006, 13:13
Location: BIH SARAJEVO-ILIDŽA
Specialty: tv-multimedia

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao dzafer » 15 Dec 2017, 13:42

Postavi dump ovdje mozda ima neko ko zna gdje je i blokada
Cim si postavio temu trebao si postaviti i ocitan dump
džale
Bez alata nema zanata, a bez znanja ni najbolji alat neće pomoći.

Avatar
toce
gx
gx
Postovi: 2819
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao toce » 15 Dec 2017, 23:32

Probaj da stavis prazan eeprom i ne pise se eprom nego eeprom. I probaj da skines eeprom i da ukljucis bez eeprom.
TOCE

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 18 Dec 2017, 10:03

Evo sam se dokopao i njega ponovno, pa krenimo redom.
Ostavio sam ga na napajanju koji sat da vidim dali ce mi opet dozovliti unos koda.

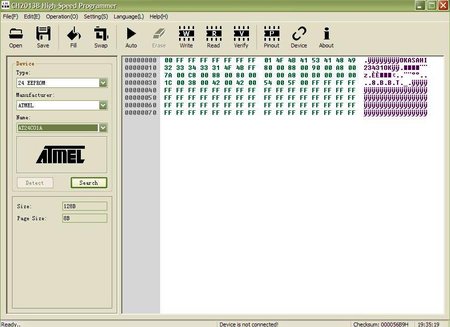

Eeprom sam citao sa EZP2010.
Eurovox damp.JPG
Evo ga i sta je iscitano, posto vidim u pravilima da je zabranjeno postavljanje dampova, stavio sam samo sliku da ne dobijem zabranu na prvom postu odmah :shock: . Na pozicijama 4-7 nema nista. @vlajkosdb mislis da je to jer je kod izbrisan kao sto si pominjao ili je nesto drugo u pitanju?

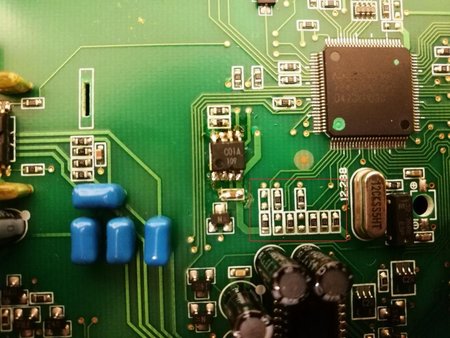

Nakon price o diodama, nasao sam i ovo.


Ali ovo nisu diode vec otpornici 223, 22 kilo ohma, toliko i mjere. A jedino su oni postavljeni tako da bo mogli biti nesto kodirano.
U vezi oranja po eeprom cipu, za sopstvenu obranu, radilo se bez adekvatnog alata, znam da nebi trebalo, ali to je u datom momentu bilo dostupno.... :-(

Znam da se pise eeprom, ali sta ako mu ja nacrtam prozorcic za UV brisanje? :-) brljam malo, Shvatite me, prvi mi je pravi post pa sam malo zbunjen, kao nevin pred prost..... da ne kazem kur... :-)
Nemaš dozvole za preuzimanje priloga dodatih postu.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22718
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao Stolle » 18 Dec 2017, 10:41

Nije dozvoljeno davati i tražiti kod iz serijskog broja, a nije zabranjeno postavljati dampove.

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom  * REŠENO *

Post napisao ROAMER » 18 Dec 2017, 12:05

Problem rjesen!!!
Nakon nekoliko sati stajanja na napajanju sa crticama, ponovo mi je dozvolio unos koda.
Iskreno, kod sam "nab'o" slucajno, pogledao iscitano i krenuo da probam kombinacije. Prva koju sam probao bila je prava. Oznacena na slici ako ikom ikada zatreba. Vjerujem da postoji jos barem 7 ovakvih primjeraka, ali vjerovatno ne vise od 15. lolzi
Eurovox damp.JPG
Hvala vam svima koji ste ucestvovali u ovom slucaju na konstruktivnim predlozima i pomoci, i adminu na pojasnjenju pravila !!!
Nemaš dozvole za preuzimanje priloga dodatih postu.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

Avatar
dzafer
gx
gx
Postovi: 3012
Pridružen: 21 Sep 2006, 13:13
Location: BIH SARAJEVO-ILIDŽA
Specialty: tv-multimedia

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao dzafer » 18 Dec 2017, 12:53

Znaci cod je zapisan u drugoj liniji
01#00 B,
01#01AiliB
01#02 B
01#03 Aili B
Na 01 i 03 moze se expermentisati
Da se vidi tacno da li je na A ili B tacan broj.. :pivopije:
Neka si ga uspjesno rijesi,a da si postavi dump u prvom postu neko bi ti dao cod jer je u vidljivoj formi..
džale
Bez alata nema zanata, a bez znanja ni najbolji alat neće pomoći.

ROAMER
_
_
Postovi: 66
Pridružen: 29 Jun 2016, 15:07
Location: Umag
Contact person: Dragan
Specialty: consumer

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao ROAMER » 18 Dec 2017, 13:07

Cod je u drugoj liniji da, ali nema A ili B, svi su B ako bas tako hoces, ali samo u ovom slucaju, tako se poklopilo. Te pozicije 01#00 01 02 03 su zapisane u dvocifrenom HEX formatu. a ASCII kod koji je dekodiran na desnoj strani je zapravo pin. Barem ja tako zakljucujem. Ja sam u radio ukucao 2343. Znam da ima kodova gdje treba ukucavati HEX znamenke, ali ovdje izgleda nije taj slucaj. Zapravo mozda i jeste, ali u konverziji iz HEX u ASCII za brojeve 0-9 uvijek imas 3 ispred.
Iako je problem rijesen, nadam se da diskusija moze ostati otvorena ako ce nekom pomoci.
Iskustvo je direktno proporcionalno kolicini unistene opreme............

vlajkosdb
bela tehnika
bela tehnika
Postovi: 610
Pridružen: 27 Jun 2007, 06:23
Lokacija: NOVI SAD

Re: Auto radio Eurovox MOD2680KA3 problemi sa eprom

Post napisao vlajkosdb » 19 Dec 2017, 09:24

Posto je Eurovox radjen u raznim varijantama,za Nisasn, VW,Mercedes,traktori JonDeer,Schevrolet itd,...uglavnom u pocetku sa didodnim matricama, a kasnije sa eepromom 24C02.Ovo sad prvi put vidim sa 24C01,ali se vidi da je logika ista,kod u javnom vidu.Sad dali si ti citao eeprom i posle resenja problema ,da vidis u kojoj liniji,i na kojoj adresi upisuje blokadu,ili broj pokusaja upisa koda.Nisi dao podatak u kom je vozilu doticni radio ugradjen.
