Tasteri na displeju ne obavljaju funkcije ili imaju promenjenu funkciju.
Ja se ne bavim servisom vec je radio moj, tako da ako neko ima schemu ili service manual neka mi posalje na mail ili postavi ovde.
Ja sam propratio malo nacin kako su realizovane komande. Svi tasteri redno su povezani preko otpornika ka minusu dok drugi krajevi tastera su grupisani na tri voda i njima su povezani na mikrokontroler NEC D178078GF. Pokusao sam da potenciometrom izmedju minusa i pinova mikrokontrolera raznim promenama otpora uticem i proverim komande ali izvrsava iste one tri komande koje su vezane za najmanje otpore koje i izvrsava sa tasterima.
Dakle ako nije crko mikrokontroler postavite semu ili uputstvo. Hvala
djolejr@msn.com
KD-S676R JVC tasteri ne obavljaju funkcije
Urednik: Barbarella56
Pravila foruma
Na ovom delu foruma ZABRANJENO JE:
-Postavljanje kalkulatora iz serijskog broja,
-Izracunavanje kodova iz serijskog broja,
-Objavljivanje dampova bez koda.
Sva ostala pitanja iz oblasti servisiranja ARK-a,CD-a su dozvoljena.
Praktikujemo da na kraju opišemo kako smo rešili problem. Zatim zatvorimo temu >UPUTSTVO<
Na ovom delu foruma ZABRANJENO JE:
-Postavljanje kalkulatora iz serijskog broja,
-Izracunavanje kodova iz serijskog broja,
-Objavljivanje dampova bez koda.
Sva ostala pitanja iz oblasti servisiranja ARK-a,CD-a su dozvoljena.
Praktikujemo da na kraju opišemo kako smo rešili problem. Zatim zatvorimo temu >UPUTSTVO<
Hvala na brzini i pre svega schemi.Reci cu sta sam 'ustanovio' jer ipak se ja ne bavim ovim profesionalno.
Ma izgleda da je ovaj mikrokontroler pobrljaveo.Prosetao sam mu sve one otpornosti potenciometrom (i pri tome su KEY0 KEY1 KEY2 vodovi bili odlemljeni) i obavljao je samo par funkcija, iste one funkcije koje je obavljao tasterima ali i jos par dodatnih. Verovatno je ili A/D konvertor u mikrokontroleru los ili se nesto kod programa koji je smesten u mikrokontroleru zeznulo.
Da li postoji mogucjnost reprogramiranja mikrokontrolera ukoliko se nadje odgovarajucji HEX file za dati ARK.
Ma izgleda da je ovaj mikrokontroler pobrljaveo.Prosetao sam mu sve one otpornosti potenciometrom (i pri tome su KEY0 KEY1 KEY2 vodovi bili odlemljeni) i obavljao je samo par funkcija, iste one funkcije koje je obavljao tasterima ali i jos par dodatnih. Verovatno je ili A/D konvertor u mikrokontroleru los ili se nesto kod programa koji je smesten u mikrokontroleru zeznulo.
Da li postoji mogucjnost reprogramiranja mikrokontrolera ukoliko se nadje odgovarajucji HEX file za dati ARK.
Zadnja izmena: djolejr, dana 30 Dec 2007, 11:48, ukupno menjano 1 put.
-
Barbarella56
- Preminuo
- Postovi: 599
- Pridružen: 16 Feb 2007, 22:59
- Location: Kraljevo
- Specialty: audio
Ma tasteri su uredu, jer svi oni fino spajaju odgovarajucje otpornosti ka minusu,redom sam ih sve premerio i uporedio sa schemom, a pri tome ja ih u varijanti sa potenciometrom i tasterom nisam ni koristio jer sam razlemio konektor displeja u tachkama KEY 0-2 tako da sam umesto mrezje otpora koristio pot. . Merio sam napon na samom ulazu u mikrokontroler, ustvari pre otpornika od 10K kako bih proverio stabilnost napona na ulazima A/D konvertora,i svi naponi su stabilni. E sada me zanima da li postoji mogucjnost da je nesto drugo u kvaru sto je vrlo malo verovatno i da li se moze nabaviti HEX file za dati mikrokon. i ponovo uchitati u isti.

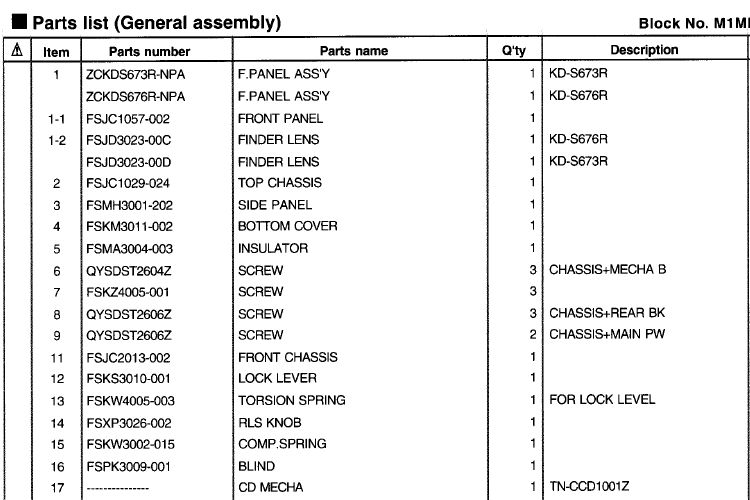

sve je kao na schemi koju si postavio, mislim da nista nije izmenjeno, jedino natpisi na tasterima nisu svi isti, na schemi su loud,sound, dok su na mome ark-u tp/rds i pty. Otpornosti koje spajaju ka masi su po schemi. ARK ja nisam koristio jer je ochev, a njemu ga valjda dao neki prijatelj kao neispravan.
na aparatu ima ova oznaka FSMW1082A
a na plochici je ova FSMW1079A.
Hvala ti na trudu ali ako je potrebno da se obavlja neko vecje majstorisanje batalicju ja to,nek u ochevom autu idalje svira aiwa iz 198x-e
. Ukoliko je potrebno da chachkam mikrokontroler onda samo kad budem imao bas vremena na pretek a to je posle ispitnog roka.Srecjna N G.Odooo
a na plochici je ova FSMW1079A.
Hvala ti na trudu ali ako je potrebno da se obavlja neko vecje majstorisanje batalicju ja to,nek u ochevom autu idalje svira aiwa iz 198x-e
. Ukoliko je potrebno da chachkam mikrokontroler onda samo kad budem imao bas vremena na pretek a to je posle ispitnog roka.Srecjna N G.Odooo
