PROBLEM MREZA HP PSC 1205 SEMA(ODUSTAO)

Post napisao milkovski08 » 02 Okt 2008, 02:39

MREZA JE IZVEDENA SA 04N70BF,SA STRANE PCB STAMPE(BAKAR) IMA SMD DIL8 KOJI JE JAKO OSTECEN(ZAPALJEN) NEMOGU DA GA PROCITAM I AKO MOZE SEMA ...HVALA SVIMA

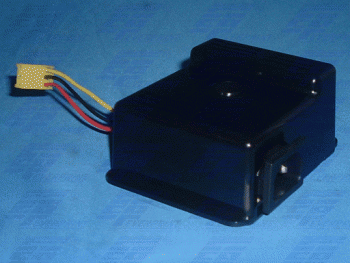

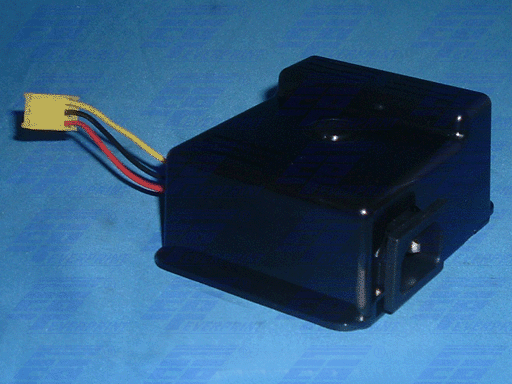

Samo sam ovo nasao na netu
Nemaš dozvole za preuzimanje priloga dodatih postu.
Zadnja izmena: milkovski08, dana 08 Okt 2008, 14:28, ukupno menjano 5 puta.
Milkovski08

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Kontakt:

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao SaleSk » 03 Okt 2008, 00:15

Za sto ti e taa mreza?Laptop?
Poveke podatoci daj...
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

Avatar
milkovski08
_
_
Postovi: 204
Pridružen: 04 Jun 2008, 22:17
Location: Kumanovo Makedonija
Contact person: Milkovski
Specialty: tv-multimedia
Lokacija: Kumanovo Makedonija

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao milkovski08 » 03 Okt 2008, 14:46

Zdravo Sale!
Navedenata mreza e za printer HPPSC1205/1200 nemozam da najdam sema na NET bidejki e zastitena od samiot proizveduvac.Neznam vo sto e problem nekoj od kolegite da go otvori svojot HP Printer i samo da mi gi kaze naponite i misterioznoto SMD kolo(verojatno nekoj stabilizator na napon).Samo me interesira da go znam naponot na izlez i po boja na zicite i jas mozam da si napravam napojuvanje sam,nemora da e fabricno ama ke funkcionira 100%.Vo sekoj slucaj blagodaram na podrskata...Pozdrav dobrim ljudima.
Milkovski08

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Kontakt:

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao SaleSk » 03 Okt 2008, 18:21

Takov printer nemam za zal, i ne bi mozel da ti pomognam vo toj pogled...po nekoja logika crvenata ti e +5, zoltata +12...probaj
nema nisto da izgubis...mozes samo da dobiesh...pozdrav
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

Avatar
milkovski08
_
_
Postovi: 204
Pridružen: 04 Jun 2008, 22:17
Location: Kumanovo Makedonija
Contact person: Milkovski
Specialty: tv-multimedia
Lokacija: Kumanovo Makedonija

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao milkovski08 » 03 Okt 2008, 22:47

Sale printerot e skoro nov ako ti kazam deka nema isprintano ni 50 strani nema da mi veruvas bidejki ne go koristam cesto pa iskreno da ti kazam bez ogled deka elektronikata mi e vo krvta ne mi se rizikuva .Imam dogovor so eden prijatel koj ima ist HPPSC1200(mojot e HPPSC1205) se razlikuva samo vo odnos na nekoi operacii a na NET pronajdov nekoi informacii deka go imaat istoto napanjane vo sistemot...Golem pozdrav do tebe!
Milkovski08

Avatar
nec
gxu
gxu
Postovi: 4775
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038934551413
Specialty: tv-multimedia
Kontakt:

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao nec » 03 Okt 2008, 23:34

kolku sto primetiv ja imas otvarano mrezata( ako e taka) mozes da vidis koj i kade se naponite po vrednosta na filternite kondenzatori
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
milkovski08
_
_
Postovi: 204
Pridružen: 04 Jun 2008, 22:17
Location: Kumanovo Makedonija
Contact person: Milkovski
Specialty: tv-multimedia
Lokacija: Kumanovo Makedonija

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao milkovski08 » 04 Okt 2008, 04:47

Nec vidi vaka:od strana na primarniot del(220v) postaven e C6-100MF/400v a na sekundarot ima dva kondezatori C11-820MF/25V,C25-560MF/25V i sega prasanjeto e koi se naponite koi izleguvaat od transformator od tipot HI-POT so oznaki ASTEC 155-10B 0312-07 i vazno e da napomenam deka izvodite od trafoto odat na izlez preku diodite MBR P303 edniot izlez na C11 a vtoriot preku misterioznoto IC a vo negovata blizina ima eden kup na SMD tranzistori,diodi i kondenzatori.Koga toa IC(nepoznato) ce zavrsi rabota ponatamu sleduvaat dva nepoznati C(se e zalieno so trafoto,pola PCB e nedostapna za rabota toa e kako fabricka zastita)koi preku IC-ET1102 i na kraj seto toa ide na izlez preku otpornici i kupista kondenzatori od 680n1kv...jas se izmoriv a ti? Da ne zaboravam primarniot del e izveden so 04n70bf koj e vo kratok spoj i na unimerot sviri kako lokomotiva na site izvodi.Da bese obicno napojuvanje so standarni komponenti nemase da ima problem ama ne rabotam so SMD nemam prikladen alat (lemilica na topol vozduh,a se spremam da kupam vo skoro vreme sega budzetot ne mi dozvoluva).Neznam dali e dobro objasneto no vo sekoj slucaj najdov nesto slicno pa ke se resi rabotata.Na tebe ti se zablagodaruvam na iskazaniot interes da mi pomognes (ubavite nesta brzo se zaboravaat) mora malku povedro da gi gledame rabotite...pozdrav dobrim ljudima :tooo:
Milkovski08

Avatar
milkovski08
_
_
Postovi: 204
Pridružen: 04 Jun 2008, 22:17
Location: Kumanovo Makedonija
Contact person: Milkovski
Specialty: tv-multimedia
Lokacija: Kumanovo Makedonija

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao milkovski08 » 05 Okt 2008, 01:48

Sto se tice ovog problema delimicno je resen naponi na tom napajanju su sledeci:

Zuta zica DC14.5V/0.621A
Crvena zica DC31V/0678A
Crna zica COM

Nisam mogao da vidim koji je misteriozni IC jer se tip nije slozio da otvorim kuciste istog...
Milkovski08

Avatar
nec
gxu
gxu
Postovi: 4775
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038934551413
Specialty: tv-multimedia
Kontakt:

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao nec » 05 Okt 2008, 10:27

milkovski08 je napisao:sekundarot ima dva kondezatori C11-820MF/25V,C25-560MF/25V
milkovski08 je napisao:
Zuta zica DC14.5V/0.621A
Crvena zica DC31V/0678A
Crna zica COM
nesto ne se poklopuva :shock: ???
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
filka
gx
gx
Postovi: 2331
Pridružen: 13 Avg 2006, 10:38
Location: Kavadarci Makedonija
Specialty: tv

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao filka » 05 Okt 2008, 13:34

Da nije onaj SMD u mrezi neki UC3842,razgledaj neku semu sa tim ic-om u mrezi i vidi dali se poklapa....
-će izginemo ki Mančester

Avatar
milkovski08
_
_
Postovi: 204
Pridružen: 04 Jun 2008, 22:17
Location: Kumanovo Makedonija
Contact person: Milkovski
Specialty: tv-multimedia
Lokacija: Kumanovo Makedonija

Re: PROBLEM MREZA HP PSC 1205 SEMA

Post napisao milkovski08 » 05 Okt 2008, 20:20

Znao sam da cete regovati radikalno jer sam i ja bio iznenadjen ali to je istina inace ja sigurno ne bih bio na ovom Forumu.Naponi su navedeni na samoj poledjini kucista i pri samom merenju pokazuje izuzetan stepen stabilnosti napona sa greskom od 1%.Kondenzatori su tacno navedeni,primarni deo je izveden sa C100MF/400V koji odgovara svim standardima filtracije.Kao sto sam naveo ima jos dva mala kondenzatora na sekundarnoj strani reda 22MF/16V i 2.2MF/50V !!? (skinuo sam zastitu) i sad sam jos vise zbunjen. A mnostvo SMD(TR,C,R ) nije mi jasno i to je kraj puta za mene i moju skromnost.U zivotu covek treba znati gde je zacrtana linija jer posle toga je haos...Pozdrav dobrim ljudima.


Evo na kraju ako jos imate zivaca uspeo sam da ubedim tipa da jos jednom pogledamo njegovo napajanje s tim sto sam otvorio i kuciste malo ser razlikuje na PCB tako da kod njega nije IC SMD vec obicno(ako mogu tako da se izrazim) naponi su oni koje sam naveo sa ispravkom u odnosu boje zica.Zuta 31V,Crvena 14.5.U njegovom kolu u mrezi primara stoji 04N60D a misteriozno kolo je UC3842B.Moje je pitanj dali mogu na mestu moga SMD ugraditi UC38428 na istom mestu gde je bio SMD normalno sa istim rasporedom pinova i po cemu se razlikuju 04N70BF i 04N60D i dali vrse istu funkciju sa tim sto se razlikuju u visini probojnosti visokog napona.Ako neko procita molio bih ga da mi objasni jer sam vrlo blizu resenja...
Milkovski08

Avatar
buzdumra
gxu
gxu
Postovi: 6423
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: PROBLEM MREZA HP PSC 1205 SEMA(DOBRI LJUDI JAVITE SE)

Post napisao buzdumra » 06 Okt 2008, 12:25

datashet i poredi.. :pivopije:
proradijo mi net zahvaljujuci fanzi

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22972
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: PROBLEM MREZA HP PSC 1205 SEMA(DOBRI LJUDI JAVITE SE)

Post napisao Stolle » 06 Okt 2008, 12:39

Imaš ovde dosta njih,razni proizvođači,nađi koji je tvoj:
http://www.alldatasheet.com/view.jsp?Se ... 60&q=04N60
http://www.alldatasheet.com/view.jsp?Se ... 70&q=04N70
A je li moguće da su napajanja različita iako su u jednakom kućištu?
SMD UC3842B je lako naći ,pa stavi njega,što da prepravljaš.Nije teško njega zalemiti i običnom lemilicom.

Avatar
nec
gxu
gxu
Postovi: 4775
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038934551413
Specialty: tv-multimedia
Kontakt:

Re: PROBLEM MREZA HP PSC 1205 SEMA(DOBRI LJUDI JAVITE SE)

Post napisao nec » 06 Okt 2008, 13:02

SMD UC3842B imas kaj Saso vo Bitola
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
milkovski08
_
_
Postovi: 204
Pridružen: 04 Jun 2008, 22:17
Location: Kumanovo Makedonija
Contact person: Milkovski
Specialty: tv-multimedia
Lokacija: Kumanovo Makedonija

Re: PROBLEM MREZA HP PSC 1205 SEMA(DOBRI LJUDI JAVITE SE)

Post napisao milkovski08 » 06 Okt 2008, 23:01

Hvala svima porucio sam spomenute komponente sutra mi dolaze pa videcemo sta ce ispasti samo celo vreme razmisljam dali je moguce da je to neki optokapler tipa PS2561-2 sreo sam to ranije u EPSON napajanju a u primaru je izveden sa 2SK1603.Sta je tu je javicu sta sam uradio pa ako ne uspe definitivno odustajem mada mi to nije karakterna osobina jer osecam da sam dosadan a nebih voleo da imate ruzno misljenje o meni.Potrazicu celo napajanje pa neka kosta sta kosta.Ima dve verzije jedna je orginal HP sa 4N60D I UC3842B,druga je kineska sa 04N70BF i nepoznati IC.Zeleo bih jos jednom svima da se zahvalim na profesionalnom zalaganju u zelji da mi pomognete...Pozdrav dobrim ljudima
Milkovski08
