Auto dijagnostika- shema

[tihi]

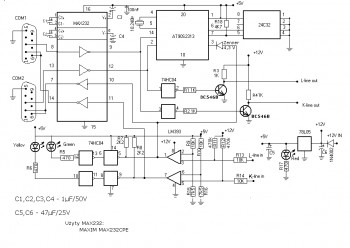

Pozdrav svim kolegama.Posto sam odlucio da malo probam da se bavim dijagnostikom za pocetak sam resio da napravim VISU a posle verovatno i VAG ako se ukaze potreba.Molio bih kolege ako imaju neku proverenu semu da mi posalju. Nasao sam ovu na netu i po njoj planiram da radim (fali mi jos 90S2313 i kvarc) zanima me da li je ta sema ispravna?

[stojkePN]

Atmel i nije problem da se nadje a imas li sta da upises u njega

[ljupco]

Sema je ispravna.

[basti]

moze i bez atmela on ti nije potreban ako imas dobru crackovnu visu :)
pozz

[skyline-GTR]

Nemogu da vjerujem, oces da se patis od pocetka izgradnje plocice do same dijagnostike??pa to je starije od rimskog prava, napravi sebi k line interface i koristi njega

pozz...

[tihi]

Koja vozila on moze da radi, jel mozes da mi pustis shemu?

[skyline-GTR]

star je i on ali je bolji od vise, vag opel mb bmw ... najobicnija shema sa max232 pogledaj malo na google nemozes promasit

pozz...

[tihi]

Aha izguglao sam nesto, hvala ti za pomoc, Kod VISE mi je problem sto trebaju dva com porta a trenutno nemam takav racunar.

[ljupco]

To je i jedina mana VISE ali radi ko singerica. Ako imas stariji racunar PENTIUM 1 ili 2 sa 2 COM porta onda mozes slobodno da ga napravis.

[kisko]

...ili ubacis karticu sa serijal portom http://www.grappologroup.com/oprema-za- ... 0000/,imas ih raznih...mozes cak i USB-Serijal port adapter......

[ljupco]

Mislim da nece moci sa kabel USB to COM posto sam probao. A kartica mogla bi da zavrsi poso.

[rubin_miki]

USB to COM mnogo je malo modela adaptera koji rade kako treba jer skoro i nijedna nema DOS drajvere..i bas zato su na ceni kod autoelektricara..a VISA radi jedino u DOS..tako da ne bacate pare uzalud..

[basti]

drajveri nisu u opste problem i ako se ne dobijaju na cd ima na sajtu proizvodjaca,problem je setovanje drajvera u dosu,al ko se malo razume i to se resi ,ali sta ce dos kad pod 98 radi visa bez problema u ms-dos promtu ,radi auta do 2002-03 godine za novija kola nije....tako ako ti je auto novije prozivodnje batali :)

[tihi]

Iskopao sam nekog pentiuma keca, Nasao sam cak i karticu sa portom tako da mislim da racunar nece biti problem.Nema veze sto VISA ne radi novija vozila za pocetak mi je dovoljno da probam i ova starija.Pocecu da radim plocicu ovih dana. Zanima me ta varijanta bez AT90S2313 koliko je ona pouzdana da se ne cimam oko narucivanja ako moze bez njega?

[basti]

reko sam ti AT90S2313 ti sluzi samo kao seriall za visu ,pronadji po netu visu koja je otkljucana i cao ;0) fercera bez problema sa njom radi i wag
pozz

[rubin_miki]

imam ja AT90S2313 kome treba...mozemo nekako da organizujemo..

[pivarac]

Ne treba ti ni AT90S2313 ni 24c32 samo krekovana Visa ,a sa tim interfejsom ti radi tech2 za opela i starije verzije OP-COM-a i VAG-COM-a i to na jednom serijskom portu

[tihi]

Kako na jednom portu?Koja je to krekovana visa, gde moze da se nadje, sklopio sam uredjaj ali ne mogu da ga probam.

[buzdumra]

pitanja o krekovanju nemoze ovde !! i o tim programima
dosadna pravila procitajte bgtdhytjuy ujrytik8yt,o97tm jugmukyfvdf ....

[banetv]

Probaj ovaj jednostavan k-line. Ja sam ga napravio , čak nemam laptop već sa 6 m kabla iz moje radnje do parkinga, priključak rs232, auto Punto1.3mjt(2005), program FiatEcuScan2.3.1, i sve radi savršeno.



Neki složeniji se ne isplati praviti, pa sam naručio ovo: http://cgi.ebay.com/ebaymotors/USB-Auto ... 2306a43055
Za amaterske potrebe dijagnostike, više nego dovoljno. Evo detalj šta očitavam na kolima sa pravljenim:
