Opel Astra 2.0D 1997 Airbag-[RESENO]

Post napisao zlix » 26 Nov 2007, 14:58

Lampica svetli ali nisam imao sa cime da odradim dijagnostiku ,dali mogu sa ovim da vidim gresku i da je otklonim na sledecem : SRS Unit GM 90 569 340 BQ Siemens 5WK4 175 ,14/97 01 unutra je po svemu sudeci HC11E9 a pise ovako M 926776 ,ZC432386CFN4 ,O-CE, QQHN9701!
I dali je dovoljno sledece za obd2 4gnd,7k-line ,16vcc -inerf max232 modifikovan! Hvala unapred
Prilog
tool.rar
(18.98 KiB) Preuzeto 313 puta.
Zadnja izmena: zlix, dana 19 Dec 2007, 21:29, ukupno menjano 1 put.

Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:

Post napisao rubin_miki » 26 Nov 2007, 16:18

od aira na opelima ti je pin 12-K-line.da, sa ovim programom mozes napraviti dijagnostiku i videti zasto ti svetli...motorolu nemas potrebe dirati OSIM ako nema CRASH-data t.j. ako nema sudar i jastuci izbaceni....znaci, samo dijag, otklanjanje problema i brisanje greske.............
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 26 Nov 2007, 17:51

Super ,Hvala Rubine i Miki -znaci k na 12 pin kao sto pise u softu ! :tooo:

:kolege: :pivopije:
Ako jos negde zapne eto me opet :skroll: :tuptup:

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 15 Dec 2007, 20:17

Jos mi cova nije doterao auto da vidim kod greske ,aman ubedjuje me da mu modul nevalja ,sad je vec druga prica ("sin je vozio pa je zakacio srndaca" a airbagovi nisu otvorili samo lampica gori ) !

KAKO da vezem napajanje na ovaj modul i vidim dump sa motorcrackom ,nemam s cime da skinem mcu !???
Hvala unapred !!! :?

Avatar
Vojvoda
___
___
Postovi: 2285
Pridružen: 17 Dec 2006, 22:14
Location: Srbija
Contact person: Mirko
Specialty: tv-multimedia
Lokacija: Beograd, Karaburma

Post napisao Vojvoda » 15 Dec 2007, 20:38

Kod Opela, a i kod većine ostalih marki automobila prilikom paljenja motora kontrolne lampice treba da gore i par trenutaka kasnije da se pogase ISTOVREMENO. Ako se lampa za air-bag gasi pre ili kasnije onda je neko petljao po elektronici, tj. auto je bio lupan pa popravljan, a nije mu zamenjen senzor i uložak aktiviranog air-bag uređaja već je nešto prespojeno pa se lampica naknadno (ili pre) gasi. Još jasnija situacija je kad se lampica ne gasi. Onda ili imaš kvar na instalaciji, što je malo verovatno, ili je air-bag odradio svoje pa je auto popravljen a elektronika nije dirana, što potvrđuje i priča o srndaću.
Dakle, auto je bio havarisan, ili kod pređašnjeg vlasnika ili je sin tresnuo negde pa sredio auto da tata ne vidi.
Budženje je majka zanata.
Ko dobro budži, bolje pare uzima.
http://www.youtube.com/watch?v=WBao61sI ... ture=share

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 15 Dec 2007, 20:42

Pa kako da resim motorolu bez duvaljke ! moze li mi ko pomoci ???
:?:

Avatar
fanzo
Site Admin
Site Admin
Postovi: 16010
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Post napisao fanzo » 15 Dec 2007, 20:50

Mislim da bi lampice trebalo da se gase jedna po jedna...nadam se da si napravio štamparsku grešku.
Ako je bila havarija i popravka nije propisno završena , airbag svetlo bi sijalo stalno ili bilo stalno ugašeno , što je znak neispravnosti , ako će neko hteti da otalja ovaj posao onda će lampicu od na primer airbag-a vezati na (primer) AKU , što prouzrokuje istovremeno gašenje obe , što bi i navodilo na sumnju da je neko nešto budžio.

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 15 Dec 2007, 20:57

Hvala vam Ljudi na odgovorima ,sve je to lepo ,ali meni trba vezivanje modula na napajanje van auta kako bih iscitao dump ,jer ne bih da seckam foliju pa da je krpim a duvaljka mi nije pri ruci da bih MCU prebacio u programator ! ima li neko da mi pusti nesto makar na private ! :?:

Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:

Post napisao rubin_miki » 15 Dec 2007, 21:36

moze, moze, samo jos da das sve informacije o modulu i motoroli..otkud ja znam koja je motorola unutra pa da dajem neke informacije kako da vezes??
kako ja da dekodiram mobilni aj te molim objasni? ili prvo kontrapitanje bice-koji mobilni??
i daj prvo zakaci na dijagnozu i vidi koje ce sve greske izbaciti, koje ce pobrisati a koje ce ostaviti..
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 15 Dec 2007, 21:57

ok Hvala Rubine & Miki koji god da je-unapred ! Gore je vec napisano koji je bosch-siemens GM90569340BQ
5WK4 175
Made in Germany
BQS02538287 14/97 01
procesor unutra
M 926776
ZC432386CFN4
O-CE
mask QQHN9701----------ovo bi trbalo biti hc11E9 52 plcc kristal na 7 i 8 masa na 1

na konektoru modula pise J2111
dva reda ,prvi 15 nozica
drugi 7 nozica ostalih 8 je prazno
pored motorole ima UAA1280T
a malo dalje SIEMENS
700001FAEGW0
V1-2
moze li sad pomoc kako da ga citam i ispravim ako treba?

Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:

Post napisao rubin_miki » 15 Dec 2007, 22:30

I:\DUMPs\Opel\90 569 340 BQ 5WK4175 HC11E9
kako vidis, ima cicak info i za njega, budi bez brige.... :mrgreen: :fanzo:

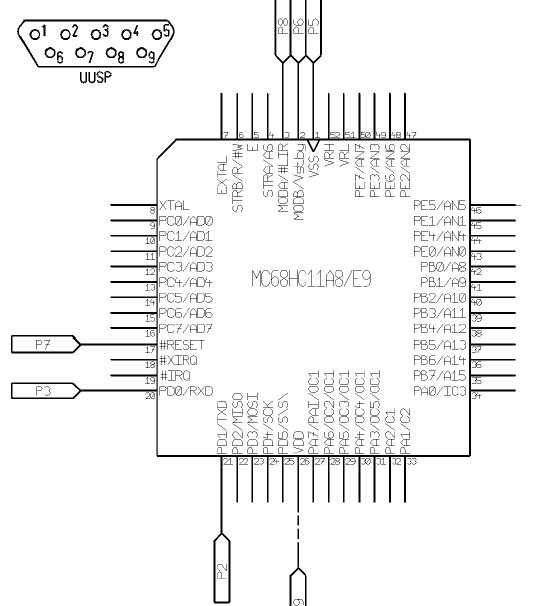

ajd sad prikljuci ovako motodrolju, procitaj i salji dump da ti ocistim dump....
ne obaziri se na oznacene brojeve na slici, to su oznake za moj programator, gledaj rx, tx, reset, napajanje od 5v masa i tako dalje, ovo je dovoljno za svako ko radi malo sa motorolama da razume sta dalje treba......
pozz
Prilog
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

Avatar
Vojvoda
___
___
Postovi: 2285
Pridružen: 17 Dec 2006, 22:14
Location: Srbija
Contact person: Mirko
Specialty: tv-multimedia
Lokacija: Beograd, Karaburma

Post napisao Vojvoda » 16 Dec 2007, 15:48

Ma svašta ljudi rade prilikom popravke havarisanih vozila. Drugar se bavi tim poslom pa zato znam i šta se dešava. Proveriću ovo oko redosleda gašenja lampica na novoj ASTRI kod teče pa će da napišem detaljno, ali mislim da sam u pravu jer prilikom starta motora lampice za ulje i akumulator se gase odmah a ostale kontrolne lampe nakon par trenutaka.
Budženje je majka zanata.
Ko dobro budži, bolje pare uzima.
http://www.youtube.com/watch?v=WBao61sI ... ture=share

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 16 Dec 2007, 20:36

Ma ok je sve to , i sto mi Rubin poslao, znao sam da vezem, no mi problem stvara 2 pin na m...drolji , vezan je na 5v izgleda direkt ispod procesora ,a nisam bio siguran ,pa sam mislio ako neko ima raspored nozica za ceo air modul da mu odatle dovedem napajanje i premerim 2 pin ,no sad vidim da je uzalud i da ga moram preseci i vezati na gnd kako bi ga iscitao ,a sto se tice resetovanja i brisanja koda greske ,ako je covek siguran da je samo ovo onda nema problema imam alat zakacim se na pin 12 k-line i reseno !
hvala na svemiu do sada ,nadam se da je sledece sto cu kucati -r.s.no! :tooo:

Avatar
Vojvoda
___
___
Postovi: 2285
Pridružen: 17 Dec 2006, 22:14
Location: Srbija
Contact person: Mirko
Specialty: tv-multimedia
Lokacija: Beograd, Karaburma

Post napisao Vojvoda » 18 Dec 2007, 20:11

Dakle što se tiče lampica, nakon davanja kontakta ključem upale se sve lampice i posle par trenutaka se kontrolne pogase gotovo istovremeno, dok se lampice za ulje i akumulator gase tek nakon paljenja motora tj. ne može se air bag spojiti na njih ali može na neke druge. Fora je u tome što se čini mi se air bag lampa gasi poslednja od svih kontrolnih lampi, tako da je lako provaliti da li je neko tu petljao nešto.
U ovom slučaju ili je auto lupan pa popravljen a air bag i senzor nisu zamenjeni (udarac u srndaća bi trebalo da aktivira air bag) ili je tu nešto neispravno. U svakom slučaju auto treba odvesti u ovlašćen servis i odraditi dijagnostiku pa koliko košta da košta. Te stvari nisu za zezanje.
Budženje je majka zanata.
Ko dobro budži, bolje pare uzima.
http://www.youtube.com/watch?v=WBao61sI ... ture=share

zozontv1
___
___
Postovi: 420
Pridružen: 16 Okt 2006, 08:10
Lokacija: Beograd (N. Beograd)

Post napisao zozontv1 » 19 Dec 2007, 06:32

Ne znam da li se benzinac i dizel u tom pogledu razlikuju, ali
kod benzinca se lampice gase kad se motor "upali", doduse ne sve istovremeno.

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 19 Dec 2007, 20:52

izgleda da je neko pre ovog cove tumbao auto, jer uopste nema lampice za air izvadjena je a dumpovi su u prilogu,resio sam to i nije neki trik jedino onaj pin 2 je malo zaj...n ako se nema komplet alat !
pass za ove dampove na pm kome treba nek se javi
hvala svima na pomoci ! RESENO
:tooo:
Prilog
iscitan+sredjen.rar
(508 bajtova) Preuzeto 234 puta.

Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:

Post napisao rubin_miki » 19 Dec 2007, 21:18

cek, nejavljam se iz servisa nego odmaram kuci i citam..si sredio dump ili sutra da sredjujem, jos ga nisam ni skinuo da znam sta da radim?
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

zlix
_
_
Postovi: 103
Pridružen: 08 Sep 2007, 20:51
Lokacija: Vrbas
Kontakt:

Post napisao zlix » 19 Dec 2007, 21:28

naravno da sam sredio dump ,to je najmanji problem ! Hvala :pivopije:

Avatar
rubin_miki
Preminuo
Postovi: 3382
Pridružen: 13 Avg 2006, 00:22
Location: Prilep Makedonija
Specialty: tv-multimedia
Kontakt:

Post napisao rubin_miki » 19 Dec 2007, 21:31

ok..za dalje, da znate da posedujem veeeeliku bazu dumpova za air, ako treba nekome, nek pisti i vristi :fanzo:
ce da izadjem na televizor,a????
http://www.macedonium.org/makedonija.swf

Avatar
Vojvoda
___
___
Postovi: 2285
Pridružen: 17 Dec 2006, 22:14
Location: Srbija
Contact person: Mirko
Specialty: tv-multimedia
Lokacija: Beograd, Karaburma

Post napisao Vojvoda » 19 Dec 2007, 23:43

zozontv1 je napisao:Ne znam da li se benzinac i dizel u tom pogledu razlikuju, ali
kod benzinca se lampice gase kad se motor "upali", doduse ne sve istovremeno.
Model na kome sam ja posmatrao redosled gašenja lampica je benzinac 1.4 nov, kupljen preko Zastave letos. Možda je fabrika u međuvremenu nešto menjala, tek kod ovog auta i ne možeš startovati motor pre no što se ugasi jedna od lampica a ta se gasi ubedljivo poslednja od svih.
Budženje je majka zanata.
Ko dobro budži, bolje pare uzima.
http://www.youtube.com/watch?v=WBao61sI ... ture=share
