Osciloskop

[stojkePN]

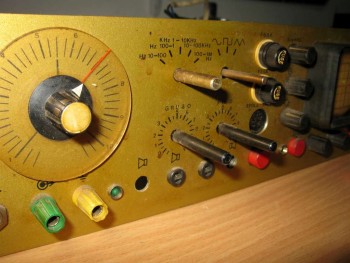

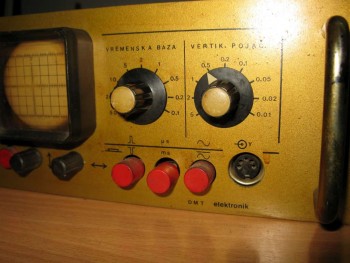

Dobio sam osciloskop od prijatelja. Njegov otac je bio elekktronicar pa je to ostalo i kaze da nebacam uzmi trebace ti. Osciloskop kao i jos neke stvari su bile ugradjene u radni sto ali je je to ostalo nezavrseno. osciloskop koliko vidim je zavrsen ali jos nesto je planirano u tom kucistu ... izgleda mi kao neki generator funkcija Da li neko moze da prepozna o kakvoj i cijoj se izradi radi i kako da nadjem sondu za ovaj osciloskop Osciloskop sam upalio i radi reaguju komande

[benzoli]

Osciloskop je CCCP,po izgledu stampane ploce iz Baltickih republika.Potrebno je zameniti Din konektor na BNC i kupiti sondu sa razdelnikom 1:10.Frekvencija osciloskopa je do 10 MHz.Zapoceti generator frekvencije je iz Elektora,verovatno XR 2206.

[stojkePN]

Ako neko od kolega ima da proda sondu sa razdelnikom 1:10 ili zna gde ima da se kupi neka javi. Zapoceti generator frekvencije ako je iz Elektora pokusacu da nadjem semu pa mozda i napravim nesto.

Hvala na odgovoru

EDIT

Majstore svaka cast to je taj generator

http://www.elektor.de/StreamFile.lynkx? ... XR2206.pdf

[fanzo]

Teško ćeš naći polovnu sondu, to je potrošna roba. Ne znam da li može bilo koja sonda 1:10 ?

[stojkePN]

A kad se istrosi gde ima da se nabavi Nisam koristio osciloskop pa nisam ni upucen.

[makkki79]

Imas u MG u Nisu, odi na njihov sajt i u pretrazivanju sajta kucaj INSPRMS3, samo nije mala cena.
Pozdrav!

[stojkePN]

Stvarno nije mala cena. Mada cu videti kako i sta nije mi hitno ali eto hocu da zavrsim uredjaj jer je neko sve to lepo osmislio i poceo da radi... Dobio sam jos 2 kutije isto ovako u rek sistemu za radni sto jedna je napajanje i pojacalo za ARK a druga kutija je 2 ispravljaca sa regulacijom... ali otom potom kad stignem sredicu to

[benzoli]

Elektorova sema je najkomplikovanija zbog trimera,koji inace treba da budu helikalni,sto naravno nigde ne pise.Vremenom sam sagradio cetri verzije ovog generatora i kod svakoga sam uocio iste probleme.Potenciometar za podesavanje frekvencije je prilicno grub pa mu treba dodati na red, jos jedan od 470R,za fino podesavanje.Jacina signala se drasticno razlikuje (sinus je najslabiji) pa treba napraviti tri tranzistorska pretpojacala sa rizlicitim pojacanjem.Izlazno pojacalo daje nizak nivo signala,kada se na njega prikljuci zvucnik,cak i onda kada se smanje emiterski otpornici.I posle mnogo razlicitih projekata,napravio sam generator na bazi 4069U koji je mnogo jeftiniji i jednostavniji,a daje pravilne oblike signala (gledajuci na osciloskopu) bez ikakvog podesavanja.Semu je naravno objavio Elektor.

[pajper]

Imas puno jeftinije sonde kod Tagora u Nisu posalji im mail dobices precizan odgovor pozdrav.
