Tester za blok kondezator na 220V

[makkki79]

Ima li ko neku semicu za proveru blok kondezatora sa naponom od 220V, bio bih zahvalan na pomoci?

[alexa_pg]

Da li hoces da mjeris kapacitet C a da instrumenat radi na 220V ili taj instrumenat da provjerava probojni napon?

[stojkePN]

Imam ja C metar ako bi da meris kapacitet.

[Stolle]

Bilo je to za merenje kapaciteta, daavno....da li beše sa iskrinim unimerom ili sa onim US6A (negde ga je Tom slikao)...besmisleno za današnje vreme.

[makkki79]

Ne treba mi za merenje kapaciteta vec za merenje probojnog napona kondezatora!

[Stolle]

Pa šta će ti šema? Uzmi auto trafo, voltmetar i jedno stakleno zvono i gledaj kad će vatromet.

[stojkePN]

Jos nisam cuo za takav istrument

[alexa_pg]

Sto kaze Stolle za to ne treba instrumenat. Kad sumljam u neki C a obicno su to keramicki C, isti skinem i u seriju sa njim vezem R 1K i to spojim odmah na uredjaj koji popravljam npr. na +B. Mjerenjem napona na R znam u kakvom je stanju C.

[Kobac]

Takav instrument ne postoji ali ako ti je bitno samo na naponu od 220V mozes da vezes na red sa otpornikom i da gledas pad napona na njemu.
Ako nema pada napona na otporniku znaci da struja ne tece kroz kondenzator i da je neispravan a ako je prevelik znaci da je isti probio. Otpornik uzmes neki preko 10k i snage nekoliko wati ali da moze da izdrzi na sebi 220V, ako nemas takve vezi redno nekoliko komada.
Za razlicite vrednosti kondenzatora ce pad napona biti razlicit pa uzmes i napravis tablicu pada napona na otporniku sa nekoliko ispravnih kondenzatora a posle je sve lako.

Drugi nacin je merenje jednosmernog probojnog napona i to je jednostavnije posto je procedura ista ali se kondenzator veze i ceka se da se napuni do nominalnog napona i ako se napuni i ne curi onda je ok sto se probojnog napona tice.

[fanzo]

Bilo je to za merenje kapaciteta, daavno....da li beše sa iskrinim unimerom ili sa onim US6A (negde ga je Tom slikao)...besmisleno za današnje vreme.

Da ... Iskrina 33-trojka ima tu opciju..

[buzdumra]

ima negde napisano ,. proko je nesto pisao cini mi se...drugi princip rada...

[stojkePN]

Bio je to malo duzi tekst sto je Proka pisao ali je bilo o ESR-u kondezatora.... Secam se teksta jer sam pravio ESR uredjaj u to vreme

EDIT

Evo teksta viewtopic.php?p=49768#p49768

[rubin_miki]

ovde je rec o probojnom naponu kondenzatora, ne esr i kapacitet metar..

Pa šta će ti šema? Uzmi auto trafo, voltmetar i jedno stakleno zvono i gledaj kad će vatromet.

ovo ti je tacni odgovor....

[zoranz]

cemu to sluzi ne vidim svrhe na svakom pise koji je napon a ako propusta sta tu ima da se meri on probija pa gotovo izbacuje osiguraci a na obocnom ometru vidis dali probijea ili ne.

[ajduk]

Ima li ko neku semicu za proveru blok kondezatora sa naponom od 220V, bio bih zahvalan na pomoci?

Pokusaj da ga poguras po mrezi 220v ako proslajfuje znaj da ne valja.

[rubin_miki]

ma jok Ajduk, vidi ovo:

Ne treba mi za merenje kapaciteta vec za merenje probojnog napona kondezatora!

lepo mu Stolle rece....

[Proko]

Probojni napon tranzistora i dioda, pa i kondenzatora se može meriti tako što se priključe na strujno ograničeni izvor (do 100uA). Za tu namenu sam pravio poseban instrument, koji je u sklopu tranzistor testera. To je deo u crvenom okviru, pa i to može da se pojednostavi, ako se izbaci opseg do 200V a ostavi samo onaj do 2KV.
Posle "kaskadnog" dela se dobijeni napon ograničava na 2KV pomoću zener diode od 2KV, (što se može naći biranjem probojnih napona običnih dioda). Otpornici od ukupno 25 Mohma ograničavaju struju na najviše 100 mikroA, i to se može bez ikakvih problema priključiti na svaki tranzistor, diodu i kondenzator radi ispitivanja probojnog napona. Merenje probojnog napona se vrši preko otpora 160 Mohma i to sa digitalnim modulom. Instrument je posebno koristan kada su u pitanju tranzistori i diode, jer mnogi izdrže dosta veći napon od deklarisanog.

Za ispitivanje kondenzatora treba neko vreme da se on napuni, što zavisi od njegovog kapaciteta. Posle merenja obavezno treba isprazniti kondenzator preko nekog otpornika. Tantal kondenzatore ne priklučivati na ovakav instrument, jer dolazi do trajnog proboja.

[Joca]

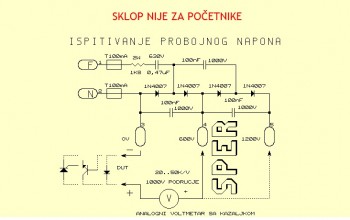

Moze se ispitivati i sa ovim jednostavnim uredjajem.
