Co2 aparat T.I.P. tehnik kompetenz MIG150

Post napisao **bogoljub** » 05 Jun 2012, 22:45

Potrebna sema za ovaj aparat za varenje ili gde bi se mogao kupiti orginalni prekidac HD16M-0/5R022 TECNOMATIC sa pet polozaja i tri sekcije.Covek ciji je aparat skinuo je prekidac i doneo da mu kupim isti kaze da je obelezio zice??? po brojevima na prekidacu.

Majstor Duja · Post napisao **Majstor Duja** » 12 Jun 2012, 09:08

Tesko da ces ga tako naci, bolje uzmi i izmeri kontakte i trazi neki grebenjak - taj orginalni bi trebao da bude com+5radnih pa tako 3 puta koliko sam ja shvatio?
A taj sto ga je skinuo je mnogo pametan, ako mu doneses malo drugaciji - kako ce da spoji te zice?

milan · Post napisao **milan** » 12 Jun 2012, 10:43

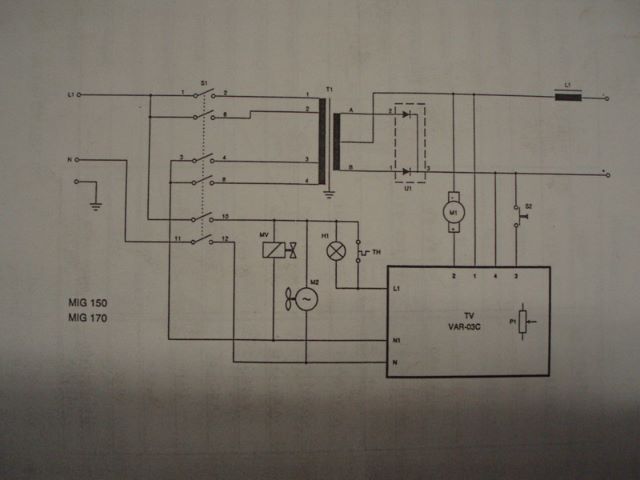

Sema MIG150 MIG170

Majstor Duja · Post napisao **Majstor Duja** » 13 Jun 2012, 10:40

Pa na shemi nema tog preklopnika/prekidaca?

milan · Post napisao **milan** » 13 Jun 2012, 11:12

Ima ga to je taj jedini S1, preklapa se primar trafoa i tako bira snaga odnosno amperaza od 30A do 150A.
Donji deo prekidaca sa seme ukljucuje ili iskljucuje elektroniku koja pusta Co-2.
Taj deo za Co-2 moze se odraditi i sa posebnim prekidacem, jer se ta funkcija samo tu ukljucuje ili iskljucuje na S1,
Ostaje samo primar trafoa sa grebenastim prekidacem (zavisi od snage koje se zeli koristiti) i par kratkospojnika.

Majstor Duja · Post napisao **Majstor Duja** » 21 Jun 2012, 09:10

bogoljub je napisao:....orginalni prekidac HD16M-0/5R022 TECNOMATIC sa pet polozaja i tri sekcije...

Ovaj na slici je drugaciji, S1 ima dva polozaja i tri "sekcije"?
