Evo ja sam bas danas iscitavao flash iz st10f269. 144 nozice. Da nije ovog gore, ne znam kako bih se uspio nakaciti. Samo ipak se mora sa njima pazljivo. S obzirom da su same hvataljke jako tanke, lako se i iskrive ako se cupaju ili zakrivljuju dok su nakacene. danas je jos bio bonus, plocica naprskana lakom, i to jedno pola milimetra sloj, nema sanse probiti ga da ispratis gdje je sta spojeno.

[FrankyRC]

Dakle svi mi koristimo razno razne instrumente i odgovarajuće pipalice za njih.
Pri traženju novih odgovarajućih pipalica nailazim na problem ne mogućnosti pronalaska istih.
Pred pipalice postavljam sljedeče zahtjeve:
-Silikonski kabel (otporan na možebitne nezgode sa lemilicom, savitljiv i elastičan te samim time dugotrajan)
-Dobro riješen spoj kabela i pipalica/konektora (obično na tom spoju prvo stradaju zbog ne elastičnosti)
-Što tanji vrh (lakši rad pri mjerenjima po pcb pločama, bolji kontakt zbog manje površine, manja šansa ne željenog kratkog spoja)

Poželjne su osobine i ergonomski dobro izvedenih rukohvata na pipalicama.

Sa Flukeovim instrumentom sam dobio njihove pipalice TL910 ( https://www.fluke.com/en-us/product/acc ... eads/tl910 )
Ispunjavaju skoro sve zahtjeve osim onih vezanih sa kvalitetom. Naime pre krut kabel i pre kruti i loše izvedeni spojevi im ne daju dug vijek trajanja. A cijena im nije baš da se tek tako kupuju svako godinu dana. Tražeći po internetu moguće druge pipalice, naišao sam na tonu istih loših iskustava sa njima.
Sa druge strane su savršene svojom tankoćom i samim time milina je vršit mjerenja po ploči, a pogotovo po ICima jel su jako male šanse da greškom prespojimo dva kontakta.
Ima li netko neki savjet il poznaje neke slične pipalice, jel je sve na šta sam naišao je pred debelo u odnosu na njih.

[Kobac]

I ja sma imao problem sa orginalnim koje su dosle uz instrument.
U roku od godinu dana su pocrkale ne svim spojevima, kako sa pipalicama tako i sa buksnama sa druge strane.
Otvorio, zalemio sa obe strane, zamotao izolirom iste boje i evo rade i dan danas, ima tome desetak godina...

[FrankyRC]

Kod ovih bi trebalo zamijenit kompletan kabel sa nekim silikonskim bakrenim. A sa druge strane je problem otvaranja samih pipalica i konektora, kako su od lijevanje plastike uglavnom bez mogućnosti rastavljanja. A i da se sve to uspije "uspješno" odradit, pitanje je koliko bi im bila otpornost, kvalitetama spojeva, osjetljivost na vanjske smetnje, i ono najvažnije faktor izolacije radi naše sigurnosti.
Kod nekih stvari kao tih nisam sklon diy rješenjima, ipak je tvorničko ono sa propisnim atestima izolacija, provodnosti i sl.

[branimir]

Ja sa kineskim nemam problema, merim standardni napon kućne instalacije, kako instrument nije neki potošač kroz merenje tako da sama izolacija i više nego zadovoljava što se tiče sigurnosti.Kinezi to sad jako dobro prave, kvalitetni su kablovi.To je moja konstatacija.

[vladapile]

Ima li u Srbiji naći kakve pipalice - kablove da vrede koliko-toliko? Do sada sam koristio raznorazne kineske ali je kruta izolacija i brzo stradaju pa bih to sada izbegao.....ako je moguće?

[sim]

Ima u mg elecrronic sa bas silikonskom izolacijom bas je mekana.

[vladapile]

Ima u mg elecrronic sa bas silikonskom izolacijom bas je mekana.

Super. Zahvaljujem

[sim]

Nisu neki preterani kvalitet ali su sami kablovi bas mekani i savitljivi.

[branimir]

Možda će nekom zatrebati.Kako sam kupio DE5000 LCR netar bez potrebnih kablova a s namerom da ih sam odradim.Sve potrebne komponente (kelvin kablovi sa anana izlazima, smd pinceta, 0,3 mm mesing lim, dvostrani vitroplast) su mi stigli iz Kine.
Za kutiju adaptera fajlove sam našao na jednom stranom forumu https://www.eevblog.com/forum/testgear/ ... 21-mod/50/ pod nazivom TL-24_Final.zip
što mi je olakšalo posao te je sin na 3D štampaču odradio kutiju adaptera.

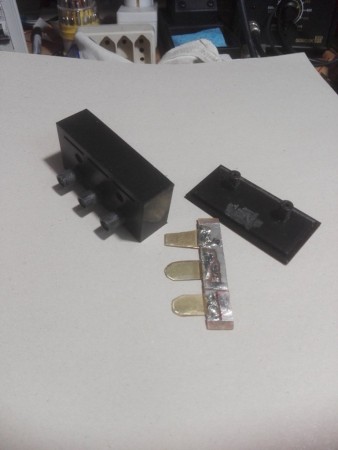

Kontakti suurađeni od 0,3 mm mesinganog lima.Sečen je na 1cm širine, za svaki kontakt su išla dva lima a izmešu njih je stavljen pertinaks od 0,3mm kao izolacija tako da je ukupna debljina 1mm.Lepljeno kineskim dvokomponentnim lepilom.
Sva tri kontakta su lemljena na dvostrani vitroplast, nisam nagrizao ploču već je sve rađeno sa malom čeonom brusilicom.
Neki dan sam na aliekspresu naleteo na vitroplast 0d 1mm, naručio sam ga da se nadje, koji olakšava izradu jer se bakar koristi kao kontakt sa instrumento.Poželjno ga je kalajisati.
Pinceti je skinut kabl, skraćeni su mesingani kontakti (celom su dužinom pincete) i stavljena su dva gumirana audio stereo kabla za potrebe 4 žičnog merenja.
Sve to me je izašlo 16 evra kd kineza.

[FrankyRC]

I kako su ti se pokazale te DIY pipalice?
Tu se radi o jako osjetljivim mjerenjima pa me zanima kolika je preciznost instrumenta sa tvojim pipalicama?
Vjerujem da instrument ima auto kalibraciju pa nebi trebalo bit razlike.

[branimir]

Odgovor sa zakašnjenjem, u to vreme nisam izvestan period bio na netu zbog problema sa statičkom IP i pristupu pojedinim sajtovima tako i ovom,U samom pitanju si dao i odgovor.Korošteni su kvalitetni oklopni kablovi i sa kalibracijom instrument ih dovodi do nule.Kod promene ispitnog kabla se uvek tadi kalibracija pa i kad se prelazi sa napajem sa baterije ili ispravljača.Prolaskom testa kalibracije znači da su kablovi u redu.

[KASA1]

Ko radi upravljačke module na polju industrijske elektronike, auto elektronike a u posljednje vrijeme i elektronike široke potrošnje, dobro zna da je komponente na lakiranim pločama teško mjeriti bez igla pipalica. Na svim kinezima koje sam dosad koristio taj igla vrh bi se vrlo brzo savio i nakon par ravnanja, naravno, pucao,... poslije bi ih pobrusio i nastavio koristiti dok se dalo, pa uzimao nove.
Prije 10-ak mjeseci slučajno na netu naletih na kineske pipalice MECHANIC P30 i uzmem ih za probu.

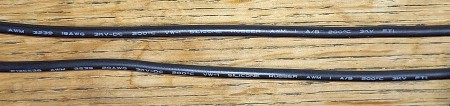

Iste su sa rostfrei iliti stainless steel igla-vrhom i koristim ih svakodnevno, evo već 10 mjeseci. Duljine su 120cm i dolaze sa silikonskim termo otpornim kablovima izuzetno elastičnim i na niskim temperaturama. Rukohvat na pipalicama je djelomično od gumenog materijala i ergonomski OK oblikovan tako da dobro leži u ruci.
Solidno su i čvrsto napravljene, silikonski kablovi podnose i naslanjanja vruće lemilice a vrhovi imaju dobru čvrstoću i elastičnost. Odlično odrađuju posao pa sam nedavno uzeo još jedan par i za drugi instrument.

Cijena je na Ali-u nekih 7-8€, vrijede svaki cent... svakako, moja preporuka.

Link ka dobavljaču od kojeg sam uzeo drugi par:

Kod: Označi sve

https://www.aliexpress.com/item/1005008294814121.html?spm=a2g0o.order_list.order_list_main.132.44011802rFcsmV

[branimir]

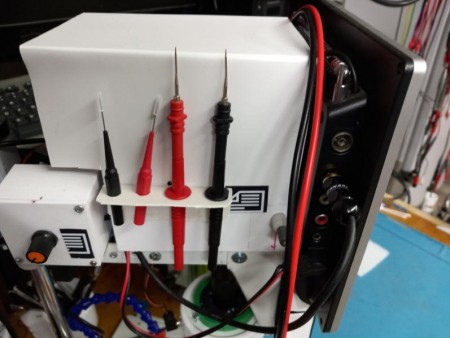

Kako sam na mikroskope postavio multimetre a kako su postojeći kablovi dugački 100cm pokazali su se predugački pa sam rešio da napravim kraće tj. od 70cm pa sam na aliekspresu pronašao rukohvat sa izmenljivim vrhovima kao i odgovarajući kabel banana od 90 stepeni i drugi kraj aligator štipaljka dužine 100cm od kojeg sam dobio 2 para kablova od 70 i 30cm.Posle su naručena još dva kompleta rukohvata najviše zbog izmenjivih vrhova.Tanji milimetarski vrh buši PVC čicu bez deformacija i u pozlati je, delije jer je u zlatnoj nijansi.Dobra je kvadratura žice sa mekanom PVC izolacijom.
S druge strane mogu se koristiti i razni nastavci po potrebi jer su nadohvat ruke.

Kod: Označi sve

 https://vi.aliexpress.com/item/1005005273190795.html?spm=a2g0o.order_list.order_list_main.246.55231802kD14F2&gatewayAdapt=glo2vnm

Kod: Označi sve

 https://vi.aliexpress.com/item/1005004828541119.html?spm=a2g0o.order_list.order_list_main.251.55231802kD14F2&gatewayAdapt=glo2vnm

[Kobac]

Zainteresovan pipalicama koje je Kasa lepo opisao pogledah gde sta ima i pronadjoh ovde P30 i P40, zajedno su me izasle ispod 10$:

https://vi.aliexpress.com/item/10050086 ... pt=glo2vnm

Generalno obe vrste su odlicne, kabl je mekan i savitljiv a na vrhove morate dobro da pazite da se ne ubodete, imam igle za sivenje koje nisu toliko ostre.

Postoje manje razlike medju pipalicama, P40 ima kabl 20AWG, malko su duze same pipalice i nesto drugacije a P30 18AWG.
Pad napona na P40 (na jednoj pipalici) pri struji od 5A je 205mV a na P30 30mV vise. Na toj struji se mozda samo blago smlace. Nije bas bitno posto svakako nisu predvidjene da da punite akumulator preko njih ali lepo je znati pri merenju malih otpora.
Kontakt pipalica je solidan ali ih ocistite kada stignu posto su blago nauljene u procesu proizvodnje sto pravi problem ako pokusate da odsvirate nesto Morzeovim kodom na pistalici instrumenta.

U svakom slucaju slazem se sa Kasom, isplati se uzeti ih.

[KASA1]

... a na vrhove morate dobro da pazite da se ne ubodete, imam igle za sivenje koje nisu toliko ostre.... U svakom slucaju slazem se sa Kasom, isplati se uzeti ih.

Da, odlične su,... imao sam namjeru uzeti američke "probe master" serije 8000,

Kod: Označi sve

https://probemaster.com/8000-series-test-leads-only/

ali sam (zasad) odustao,... ove kineske su sasvim zadovoljile,... o razlici u cijeni da ne pričam.

Što se uboda tiče, vidjet ćeš kad ti padnu sa stola na nogu .

[branimir]

Iz mpog ugla.Kinezi prave odlične kablove, zašto davati 10 puta više za kablove koje su svakako kinezi napravili a ameri ga prodaju.Ono što je zgodno eda su u ponudi ručke za pipalice sa izmenjivim vrhovima tako da kablove sada pravim sam sa dobrom kvadraturom nevezano da li je žica obložena silikonom ili mekom plastikom.Što je kabel mekši i savitljiviji je znak da je kvadratura kabla mala. Zahvaljujući kinezima i n jihovom ponudom sada je dostupno da se kompletira kvalitetna pipalica.

[toce]

Kina je zakon broj 1 za nas
