Možda nekom pomogne

[KASA1]

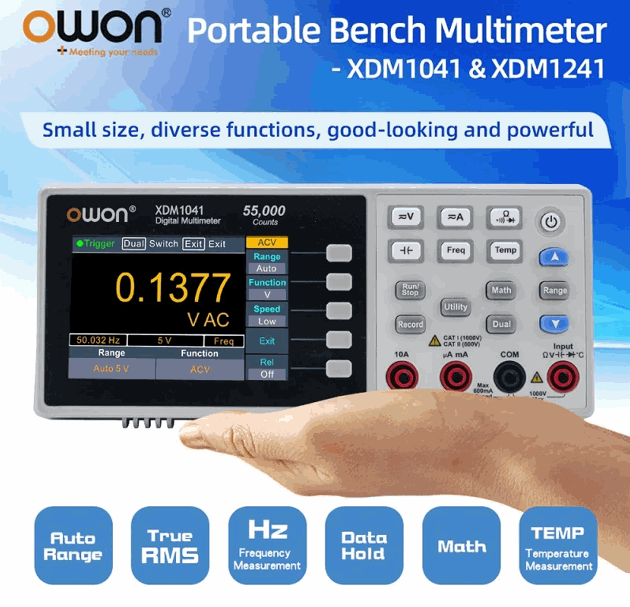

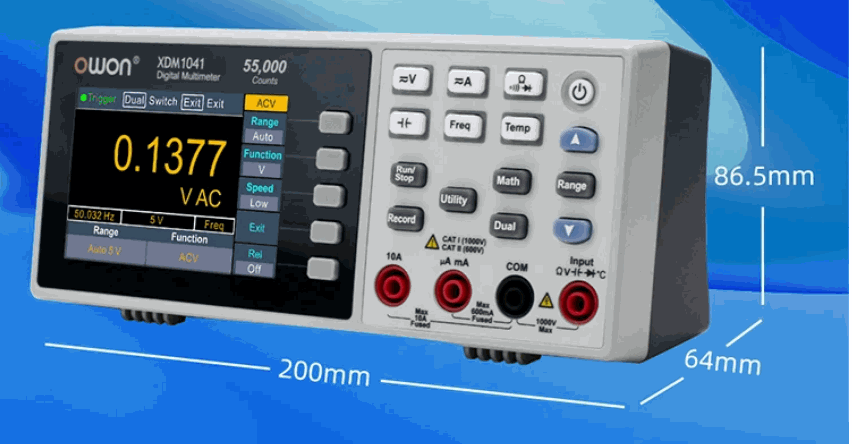

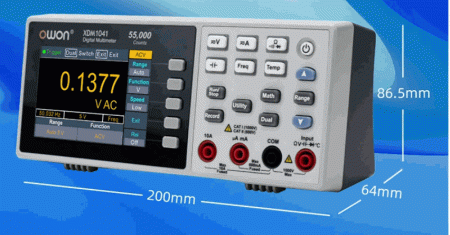

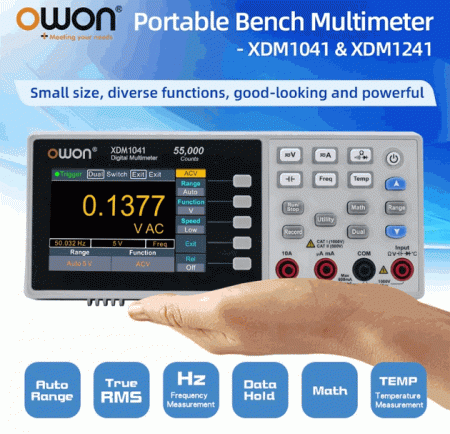

Razlika između dva ponuđena modela je, kolko vidim, samo u napajanju.
Pošto se već radi o stolnom, predviđeno stacionarnom uređaju, zašto si odabrao baterijski?

[branimir]

1241 ima dve liion baterije čija je autonomija rada 8 sati intenzivnog korišćenja što je meni dovoljno. Kako nije vezan za mrežu samim tim je mobilniji što meni odgovara, kako bije jedini instrument nema potrebe za intenzivnijim korišćenjem, za servisere 1041 je logična varijanta.Imam isto tako i osciloskop i generator funkcija koji rade na 5V ali preko adaptera ili eksterne baterije sopstvene izrade a i aspiratore sam preveo na baterijski pogon, što manje kablova.
Tako da je dobro što imaju ova dva izbora pa šta kome odgovara.

[branimir]

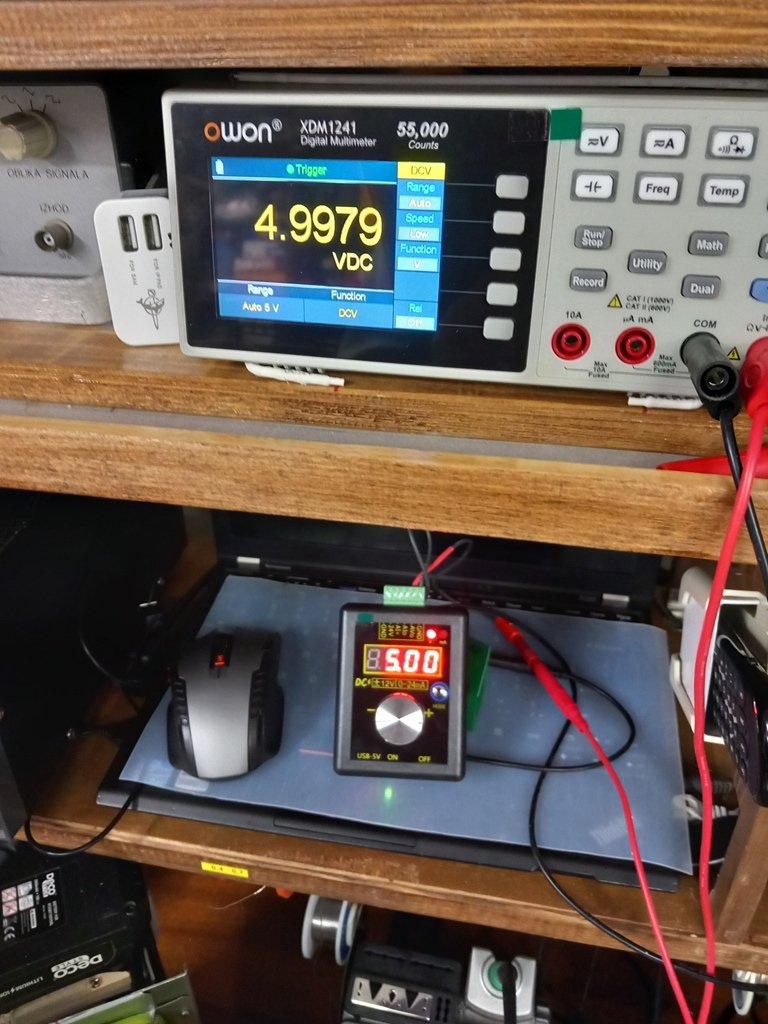

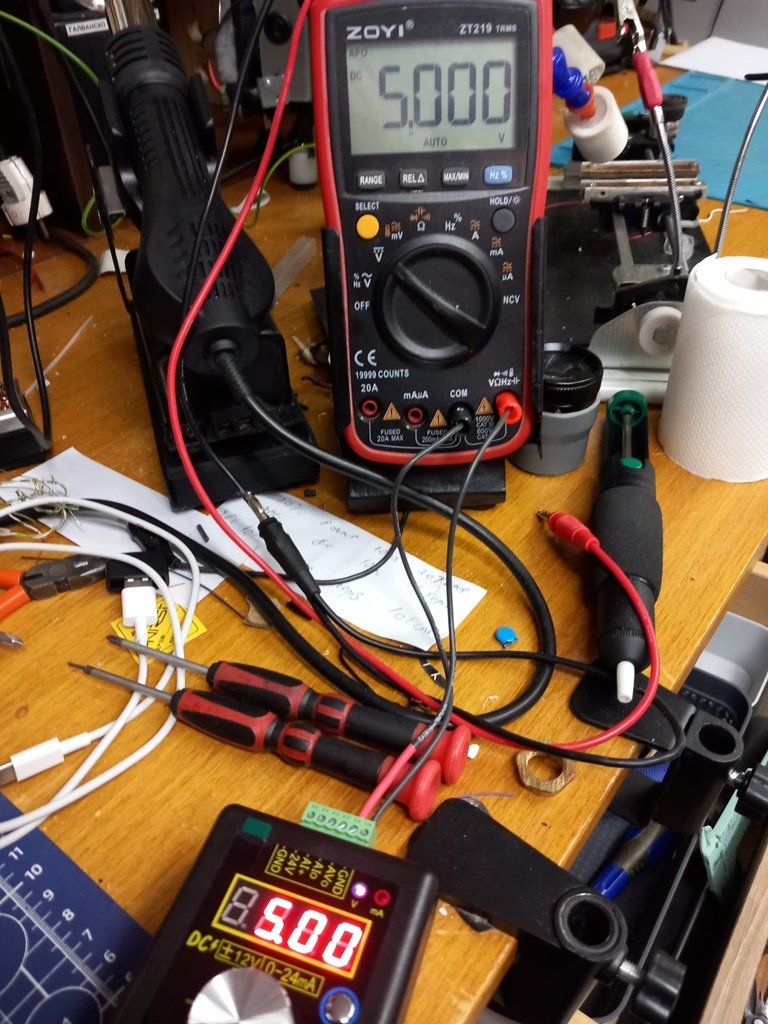

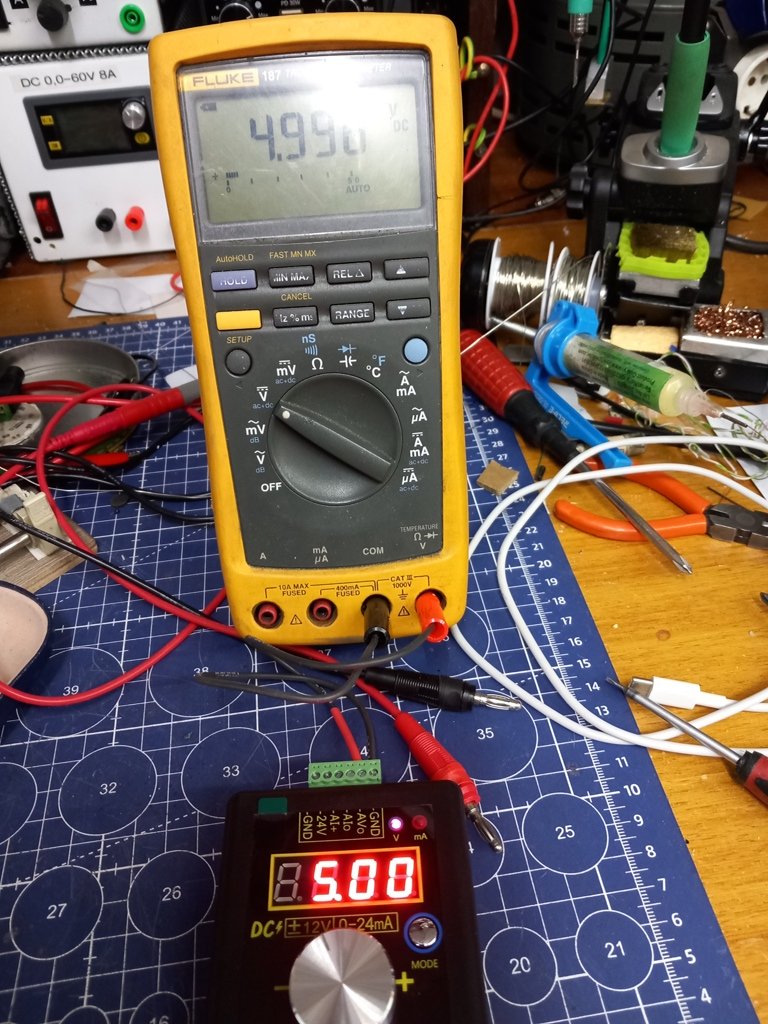

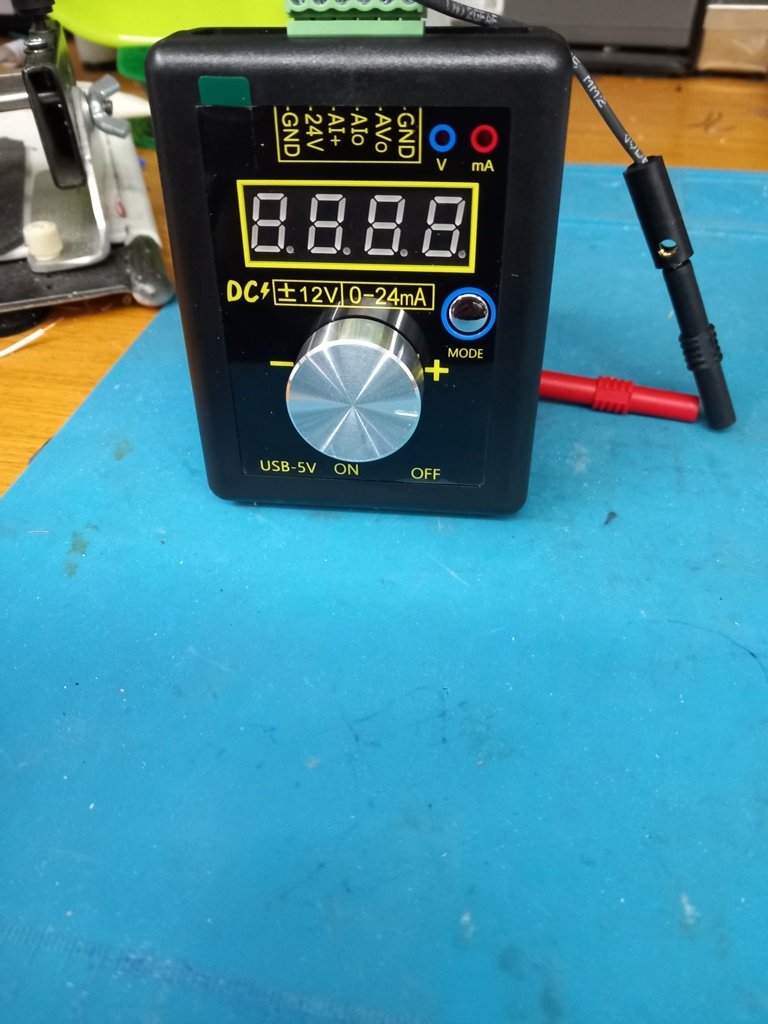

Ajd da dodam jedan FNIRSI SG-002 Digitalni Signal Generator 4-20mA 0-12V, alat koristan za kalibraciju napona i struje, ne koristi se često, dobro a jeftino.Uputstvo sam skinuo sa Fnirsi sajta, uređaj može da se kalibriše ali je potreba visokoprecizni multimetar.Rađena su merenja na 3 uređaja i rezultati mi pokazuju da nemam potrebe kalibrisati uređaj. Zoyi je prikazivao 4,999 i 5,000 naizmenično pa je uhvaćeno 5V. ZT-XR1 nisam slikao ali meri 4,992.Odabrao sam sa ugrađenom baterijom.

Kod: Označi sve

 https://www.aliexpress.com/item/1005005505413447.html?spm=a2g0o.order_list.order_list_main.17.5f721802KiK9fM&tblci=GiCOcplxJLaEeQa-znxX0DGEhSjr6RiKEPcljt7Ix6bDryCvuUgorb_80b_z-vjZATCf214

[branimir]

Povremeno pogledam na KP poruke prodavaca od kojih sam kupovao i tako videh nov trafo od 8 ampera i pristojne voltaže čija je cena bila 1500 dinara plus 700 dinara dostava (inače se na KP mogu naći pristojni trafoi za 20tak evra).Kada je stigao reših da ga iskoristim za izradu dvostrukog regulisanog napajanja (imam potrebu za njim).Kako je bilo prostora za dodavanje još jednog reda namotaja imao sam oko 2,5m odgovarajuće lak žice za dodatnih 10V i uz 21V dobio prostojan napon sa strujom od 6A.Sasvim dovoljno za dvostruko napajanje, svako 3A snage.Kondenzatori Nichicon 3300uf 63V, grec od 10A,dva digitalna modula XY6509X za upravljački deo, konektori, beli terminali kao i prekidač sve sa aliekspresa.Sve to je izašlo oko 65 evra.Smešteno u kutiju od mini aparata za zavarivanje.Mali iznos za kvalitetno dvostruko linearno napajanje, idealno za serijsku i paralelnu vezu, punjenje baterija.
Krenulo se početkom oktobra a zavšeno ovih dana.

Kod: Označi sve

 https://www.aliexpress.com/item/1005009737709636.html?spm=a2g0o.order_list.order_list_main.179.79461802IZaJFD

[branimir]

Evo dva instrumenta koja zavređuju pažnju u svakom pogledu.

Prvi je digitalni Ziboo 15b Pro od firme Ziboo koja se bavi prodajom mernih instrumenata te je za njih odrađen ovaj instrument koji je sličan instrumentu Fluke 18b+ s tim da je po recenzijama na jutjubu mnogo bolji.Za servisere bogom dat.Uz njega je stigla i navlaka u žutoj boji pa sam ih zamenuo.

Kod: Označi sve

 https://www.aliexpress.com/item/1005008748950604.html?spm=a2g0o.order_list.order_list_main.46.3f3d1802Ltk1ve&tblci=GiCOcplxJLaEeQa-znxX0DGEhSjr6RiKEPcljt7Ix6bDryCvuUgoqrCH3f_Sw5M-MJ_bXg

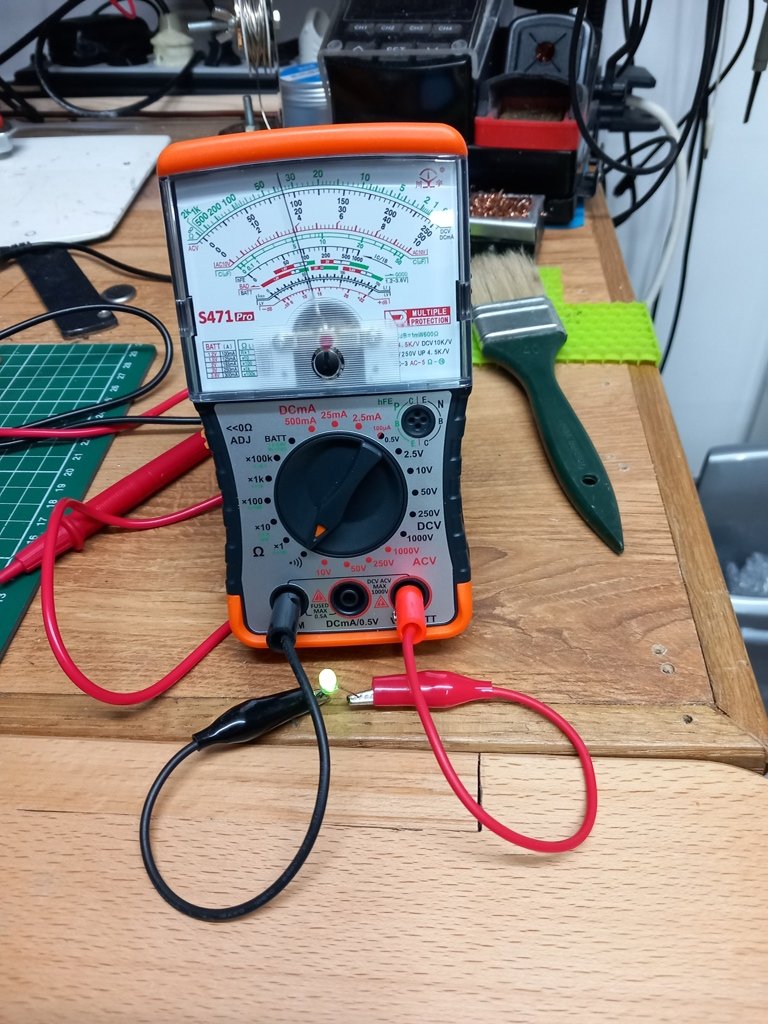

Drugi je analogni, dobre preciznosti, zujalica brzo reaguje, meri elektrolite i još toga.Merio sam otpor od 10 oma i tačno ga je prikazao vidljivo na slici.

Kod: Označi sve

 https://www.aliexpress.com/item/1005008210253011.html?spm=a2g0o.order_list.order_list_main.85.3f3d1802Ltk1ve

Još da dodam, kada merim diodu na položaju zujalice imam zvučni signal, katoda je crna a anoda crvena pipalica.Pravilno detektuje.

[KASA1]

...Još da dodam, kada merim diodu na položaju zujalice imam zvučni signal, katoda je crna a anoda crvena pipalica.Pravilno detektuje.

Neobično, ovo prvi put čujem... plus baterije je na svim analognim instrumentima koje sam dosad koristio na crnoj (minus) stezaljci pa tako dioda provodi ako joj na anodu postaviš crnu a na katodu crvenu pipalicu.

Meni je na stolu obavezno i analogni. Često ga koristim, možda i češće od digitalca. Nekako sam brži s njim, no, svaki ima svoju domenu primjene.
Gore prezentirani analogni ne izgleda loše ali ne bi bio moj izbor zbog premalog strujnog opsega (kolko vidim, max 500mA).

[branimir]

Permutirao sam pri pisanju, merena je i led dioda bez problema je pali.

Ono što mi je bitno kod njega je test dioda i kratkog spoja, za ostalo su zaduženi digitalci.

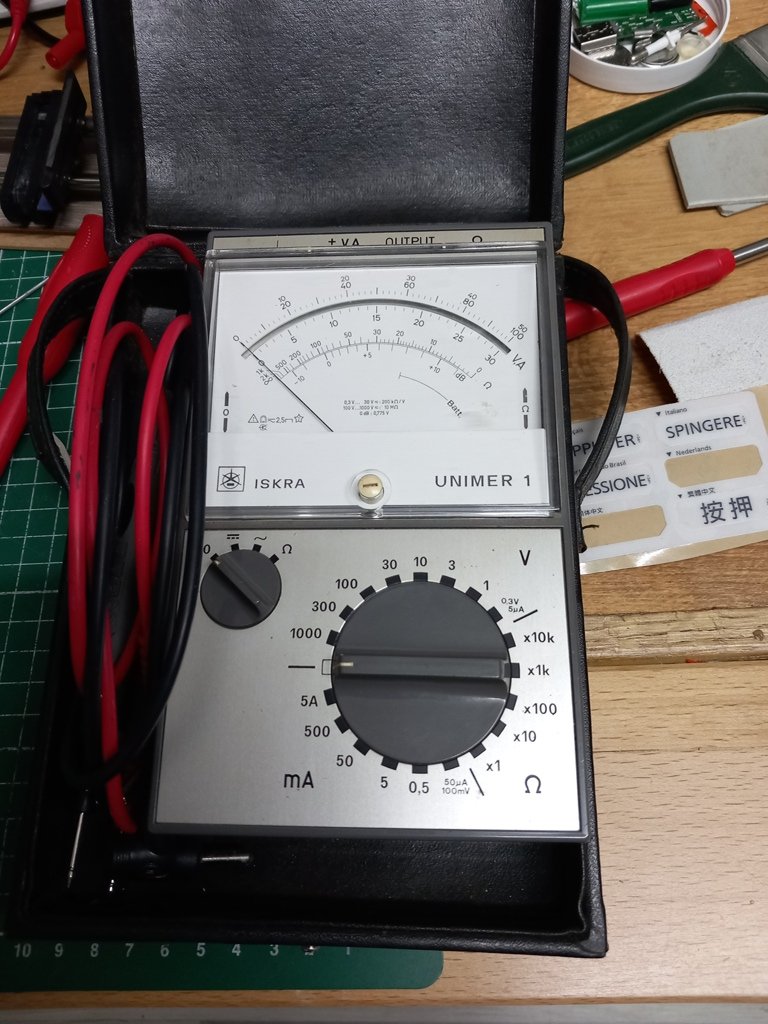

A nekad je ovaj odrađivao posao, u funkciji je ali ga odavno nisam koristio.

[branimir]

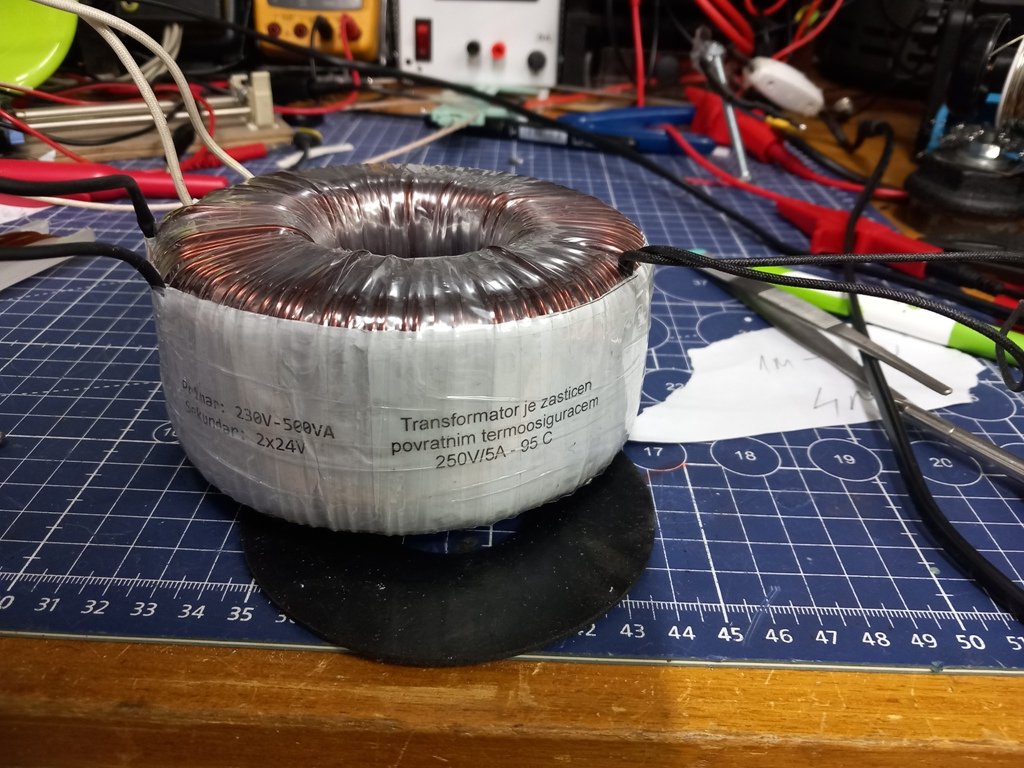

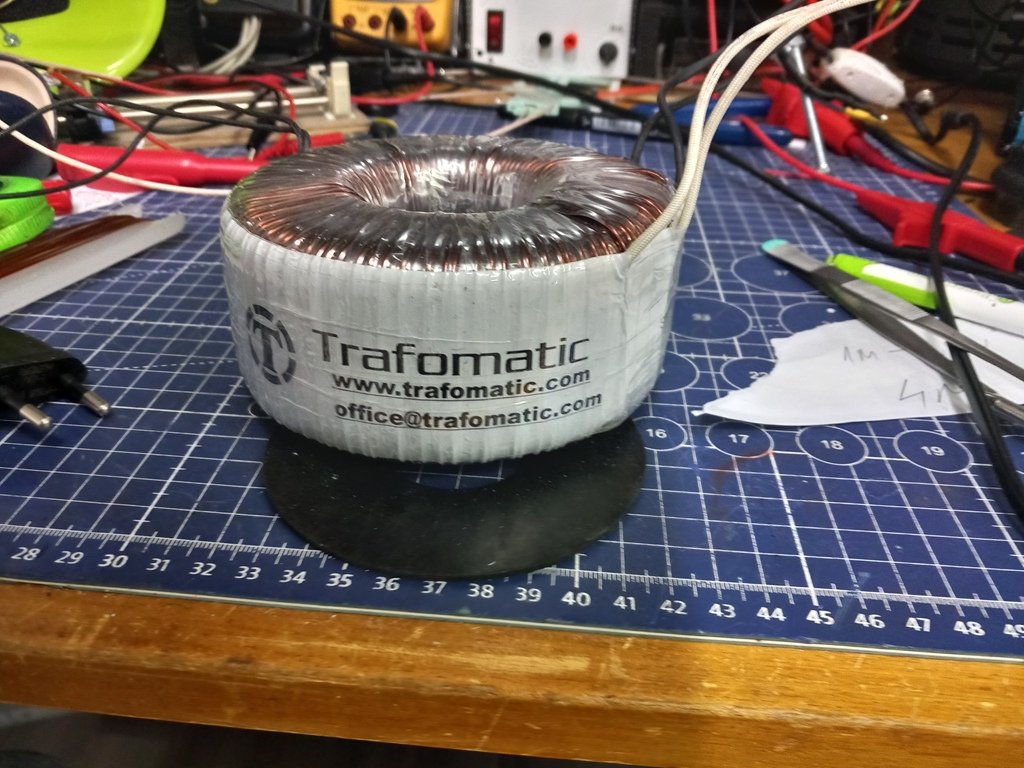

Kako se na KP mogu naći povoljni trafoi u ovom slučaju torusni kao što sam ja našao za 25evra
(ostavljam broj telefona jer ima u ponudi dosta raznih torusnih trafoa sa delovima za montažu a može nekom zatrebati 0698143632 Marko).
Kako mi treba još jedan dodatni namotaj od 11V 1A nabavio sam 0,75mm lak žicu kod lokalnog viklera a trebalo mi je oko 5 metara dužnih.Da bih saznao potrebnu metražu uzeo sam parče krute izolovane (plava ili bela) telefonske žice od jednog metra i namotao na trafo tako da sam izmerio napon od 2,5V a kako mi treba napon od 11,5V račun je pokazao da treba oko 5m lak žice.

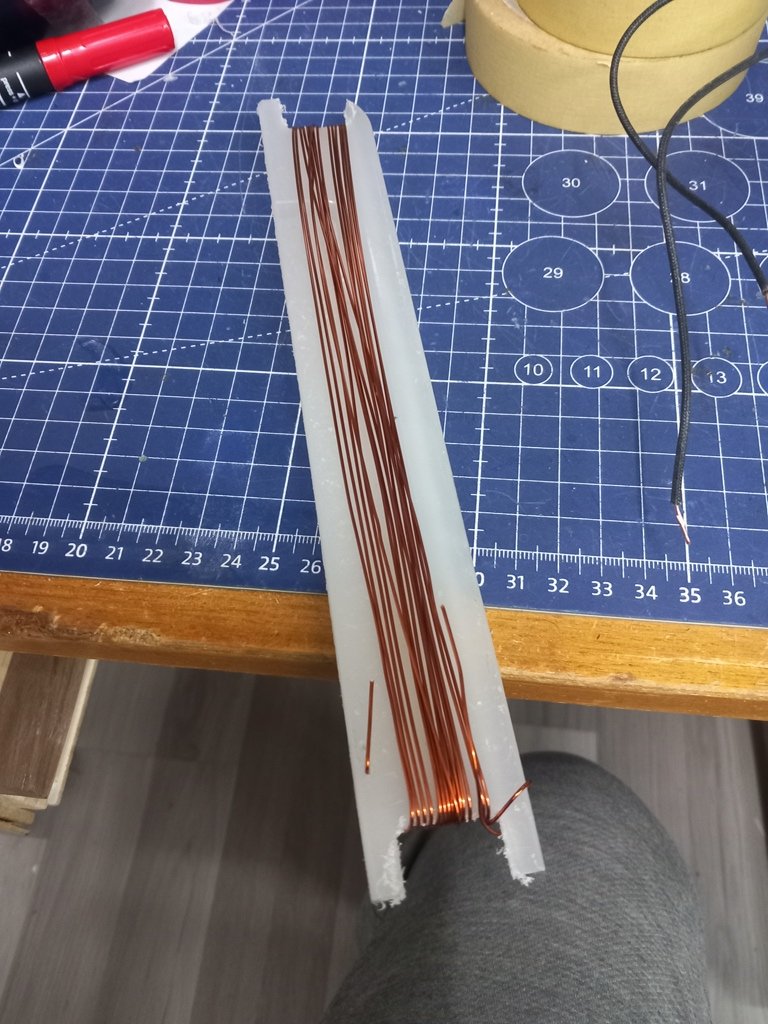

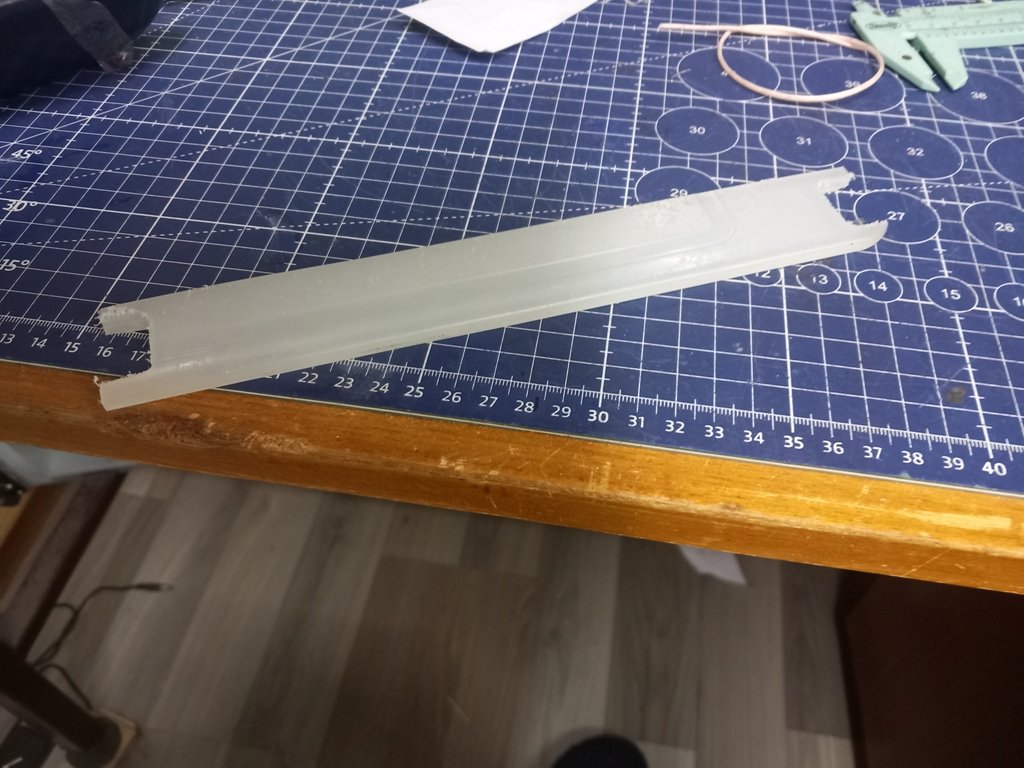

Da bih lakže provlačio žicu kroz trafo napravio sam alat od plastike dužine 25cm širine 3cm koji mi je olakšao rad. Za izolaciju sam koristio krep traku i kapton traku jer sam to imao.

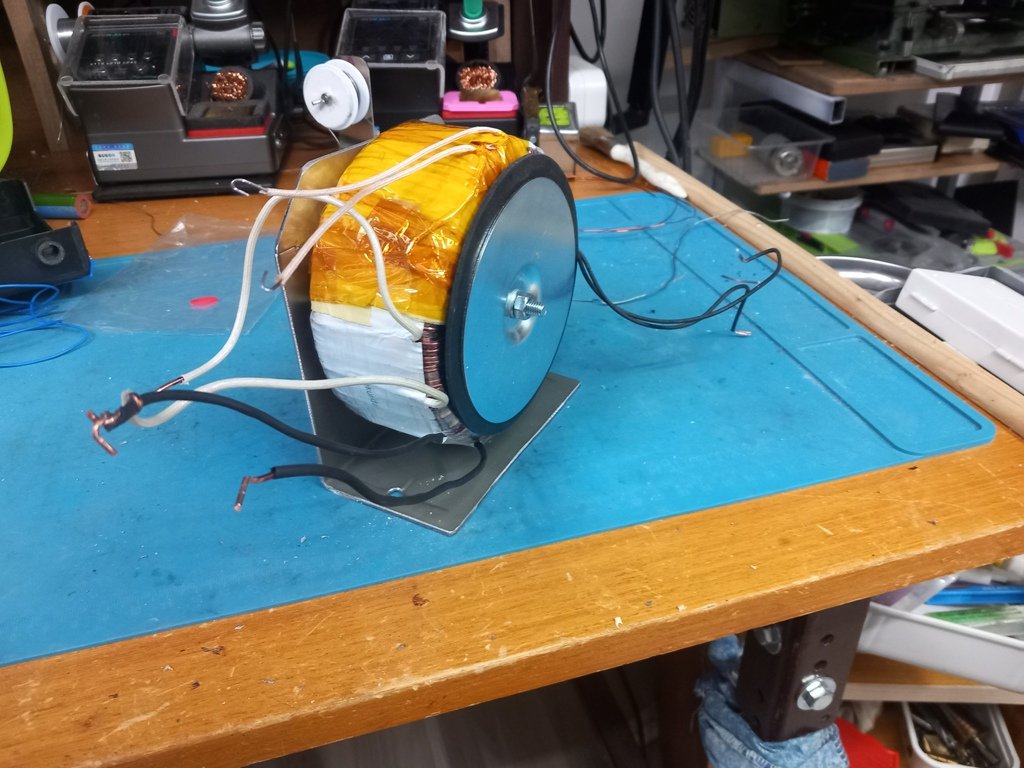

Za potrebe vertikalne montaže dradio sam potreban L profil od lima.

[Ribery]

Evo dva instrumenta koja zavređuju pažnju u svakom pogledu.oba.jpg
Prvi je digitalni Ziboo 15b Pro od firme Ziboo koja se bavi prodajom mernih instrumenata te je za njih odrađen ovaj instrument koji je sličan instrumentu Fluke 18b+ s tim da je po recenzijama na jutjubu mnogo bolji.Za servisere bogom dat.Uz njega je stigla i navlaka u žutoj boji pa sam ih zamenuo.

Kod: Označi sve

 https://www.aliexpress.com/item/1005008748950604.html?spm=a2g0o.order_list.order_list_main.46.3f3d1802Ltk1ve&tblci=GiCOcplxJLaEeQa-znxX0DGEhSjr6RiKEPcljt7Ix6bDryCvuUgoqrCH3f_Sw5M-MJ_bXg

Drugi je analogni, dobre preciznosti, zujalica brzo reaguje, meri elektrolite i još toga.Merio sam otpor od 10 oma i tačno ga je prikazao vidljivo na slici.

Kod: Označi sve

 https://www.aliexpress.com/item/1005008210253011.html?spm=a2g0o.order_list.order_list_main.85.3f3d1802Ltk1ve

Još da dodam, kada merim diodu na položaju zujalice imam zvučni signal, katoda je crna a anoda crvena pipalica.Pravilno detektuje.

Lepo izgleda instrument. Kakav je kvalitet same kazaljke? Koliko vredi kod nas u Srbiji takav instrument?

[branimir]

Merio sam otpornik od 10 oma desetak puta i skala uvek pokazuje isti položaj 10 oma.Brzo je pozicioniranje.
