Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao buzdumra » 16 Dec 2018, 19:07

jest mislis da ce optokapler' sacuvati nesto od statike :dmzs:
pogotovo kad meris drugi uredjaj, kom moze biti ogromna razlika naelektrisanja u odnosu na pc?

(struja je mala al steta moz' da bude velika, kao i napon lolzi lolzi lolzi )

lm sta mislis od cega je cubiju crko instrument od stajanja :dmzs: ?
proradijo mi net zahvaljujuci fanzi

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24624
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao Stolle » 16 Dec 2018, 19:55

Nema bre tu optokaplera. :lala: Barem onakvog kakve ih znamo. Tu su dve IR LE Diode udaljene oko 2cm. Pa se tu navuče kutijica sa iste takve dve diode. Ne znam ni gde mi je kabl da slikam.
A u stvari, šta će ti to ??? Što bi ga povezivao sa PC-jem?
Da gledam na ekranu grafiku, ne treba mi to i ne koristim.
"29 poslednjih dana u mesecu je najteže"

Avatar
buzdumra
gxu
gxu
Postovi: 6553
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao buzdumra » 16 Dec 2018, 20:54

sto su dalje to je bolje, optokapler je stvarno nista za takvu stvar ...idealno bi bilo opticki kabal .

Stole nekad je potrebno analizirati napon recimo kroz vreme...ako to moze na pc. sto da ne ?
proradijo mi net zahvaljujuci fanzi

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24624
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao Stolle » 16 Dec 2018, 21:23

Onda nemoj da nalaziš manu. :lala:
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
buzdumra
gxu
gxu
Postovi: 6553
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao buzdumra » 16 Dec 2018, 21:54

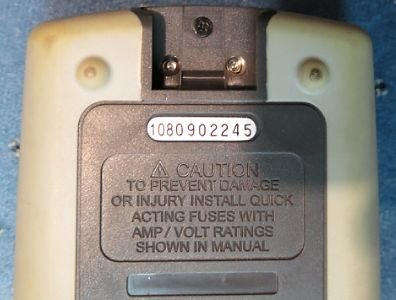

slika

sad vidim kako radi ,to je nekih mozda 2cm koliko ima led od led...kad jedna prema drugoj ..opet ne menja stvar puno
koliko je 2cm izolacija vazduh sa danasnjim procentom vlage lolzi
proradijo mi net zahvaljujuci fanzi

Avatar
KASA1
gxu
gxu
Postovi: 982
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao KASA1 » 17 Dec 2018, 00:16

buzdumra je napisao:
15 Dec 2018, 12:22
cek on stoji povezan na rs232- usb -pc ?,..
Stolle je napisao:
15 Dec 2018, 12:24
Ne mora da stoji, to samo ako hoćeš.
Ja sam na mom http://fanzo.org/forum/viewtopic.php?p=271443#p271443 samo probao da vidim radi li i više nikad nisam koristio.
Ja to u dvije godine korištenja instrumenta nisam ni probao,... tu ću opciju jednostavno isključiti (dići u zrak pin 111 mikroprocesora) i time automatski omogućiti "auto power off", što mi je puno korisnije :lala:,... često ga zaboravim isključiti pa ode baterija. :roll:

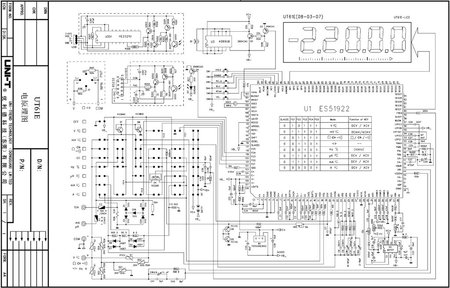

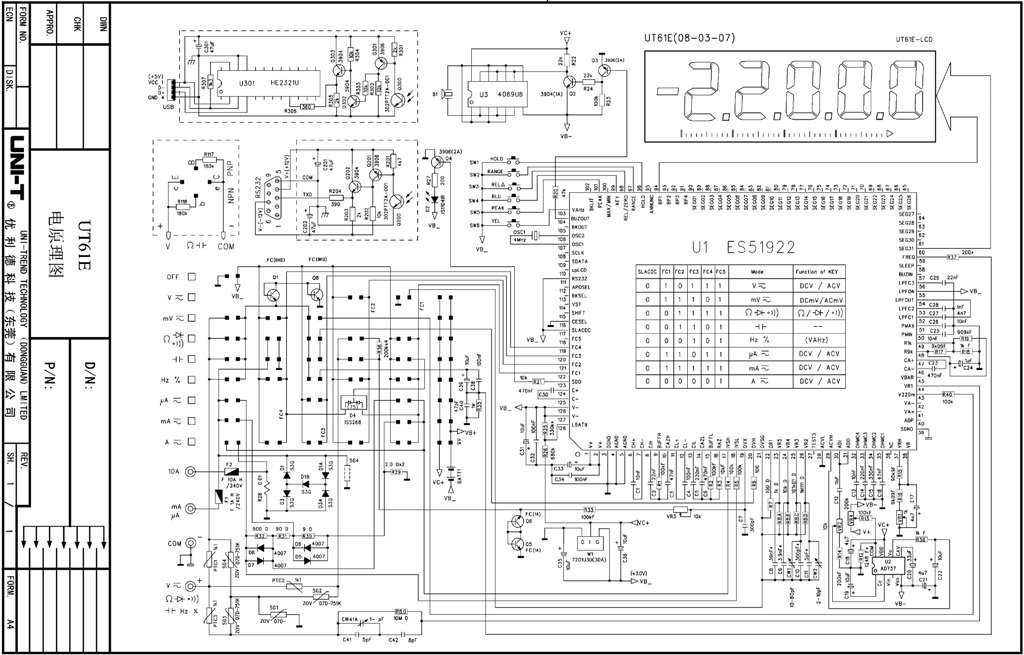

ut61e sch.pdf
(943.56 KiB) Preuzeto 9 puta.

Avatar
branimir
_
_
Postovi: 128
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao branimir » 17 Dec 2018, 08:56

UT61E.zip
(142.84 KiB) Preuzeto 9 puta.
I moj osciloskop ima vezu sa PC i koristi se samo kad treba da se snime neki parametri za kasnije upoređenje.Naručio sam nini prekidače na aliju te ću na mom da ubacim led diode za pozadinsko (može i bez prekidača) a ubacujem i konektor za DC napajanje tako da je sve u funkciji celo vreme jer mu je mesto samo na radnom stolu i za te namene je uzet.To su jedine predviđene modifikacije pored varistora.A da je instrument dobar dobar je i kinezi polako preuzimaju primat u proizvodnji mernih uređaja.Ima dobru tačnost, najviše prihvaćen Unitov instrument, ima trimere za kalibraciju, što nije mala stvar.Prava stvar za elektroničare, za električare je Fluke (od njega sin ima 1654b).U prilogu je novija šema
Znam da ne znam, a sve što znam naučio sam od nekog.

majstorr
gx
gx
Postovi: 1015
Pridružen: 29 Sep 2007, 18:37
Location: Srbija
Specialty: tv

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao majstorr » 17 Dec 2018, 12:16

Evo konačno sam stigao da ga malo ozbiljnije testiram. Uzeo sam test po test, sve što merim sa njim, merim i sa Fluke i rezultati su identični. Jedino mi je malo nedoumica oko merenja frekvencije. Vidim da UT61E ima skoro na svakom opsegu modus za frekvenciju, plus ima poseban opseg za frekvenciju.Ne kapiram bas koja je razlika.

Avatar
branimir
_
_
Postovi: 128
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao branimir » 18 Dec 2018, 17:43

Frekvencija se meri na položaju preklopnika za frekvenciju, ostalo je informativnog karaktera da su tačnost merenja napona i struje vezana za opseg frekvencije što je navedeno u uputstvu.
Znam da ne znam, a sve što znam naučio sam od nekog.

majstorr
gx
gx
Postovi: 1015
Pridružen: 29 Sep 2007, 18:37
Location: Srbija
Specialty: tv

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao majstorr » 24 Dec 2018, 09:43

Za ovo kratko vreme kolko imam ovaj UT61E mogu da kazem da jeste ozbiljan instrument i sve u svemu mogu da ga preporucim. Ono sto me malo nervira jeste to sto stalno stoji ono slovo S (sto se moze i iskljuciti ko sto je u prethodnim postovima pisano). Druga stvar koja me nervira je sto kad se predje na rucni izbor opsega ne pokazuje gornju granicu opsega kao sto je slucaj sa Fluke, pa i nisam siguran na kom sam opsegu, treba da brojim kad pritiskam dugme RANGE i da imam u glavi kako se to menja 2.2000 V ,22.000 V, 220.00 V,1000.0 V odnosno 750.0V za AC. Evo i jednog interesantnog linka https://www.youtube.com/watch?v=WTtE3q3VZNQ

Avatar
KASA1
gxu
gxu
Postovi: 982
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao KASA1 » 26 Dec 2018, 12:38

majstorr je napisao:
24 Dec 2018, 09:43
,... Ono sto me malo nervira jeste to sto stalno stoji ono slovo S (sto se moze i iskljuciti ko sto je u prethodnim postovima pisano)...

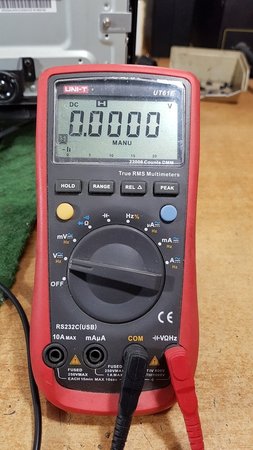

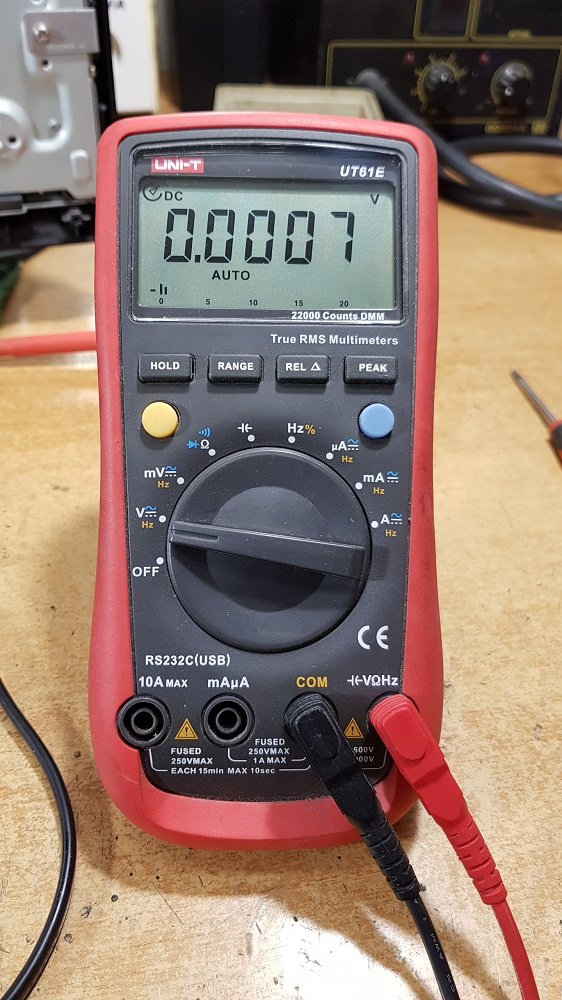

Evo, odradio aktivaciju sleep funkcije (odspojio pin 111 mikroprocesora), nema serijske veze ni slova S a instrument nakon točno 15 min u 3 navrata daje zvučni signal (svakih 5 sek. dva puta kratko zapiska) i isključuje se.

Multimeter 1.jpg
Multimeter 2.jpg

Avatar
goranfri
gxu
gxu
Postovi: 1797
Pridružen: 02 Sep 2008, 01:16
Location: Beograd
Warranty service: Icematic Simag Scotsman LaSanMarco Brema LaCimbali Joly
Manitowoc
Specialty: whitegoods
Lokacija: Beograd

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao goranfri » 27 Dec 2018, 00:20

E sad sam se iznervirao baš 3tehno_sut:

Ja letos kupio 61D samo zbog toga što 61E nema power off .

Avatar
nike
gxu
gxu
Postovi: 3081
Pridružen: 21 Mar 2010, 11:35
Location: Split HR
Warranty service: Atosa Arisco Ozti Fimar Roller-Grill Systemair Fiocchetti Prismafood Cappone Hendi Omniwash Icetech ItalI-Ice
Contact person: NIKE
Specialty: whitegoods
Lokacija: Split, HR

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao nike » 27 Dec 2018, 23:25

Pa kad nisi htio 71E šta sam ti ja govorio. Ti navalio Testo pa nema para za pravi instrument.
Poluznanje je opasnije od neznanja!!!
"Patriotizam je zadnje utočište podlaca"-Samuel Johnson

Avatar
nike
gxu
gxu
Postovi: 3081
Pridružen: 21 Mar 2010, 11:35
Location: Split HR
Warranty service: Atosa Arisco Ozti Fimar Roller-Grill Systemair Fiocchetti Prismafood Cappone Hendi Omniwash Icetech ItalI-Ice
Contact person: NIKE
Specialty: whitegoods
Lokacija: Split, HR

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao nike » 27 Dec 2018, 23:26

Ja sam taj tvoj izgubio pa odmah sutra kupio 71D
Poluznanje je opasnije od neznanja!!!
"Patriotizam je zadnje utočište podlaca"-Samuel Johnson

Avatar
branimir
_
_
Postovi: 128
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao branimir » 28 Dec 2018, 13:38

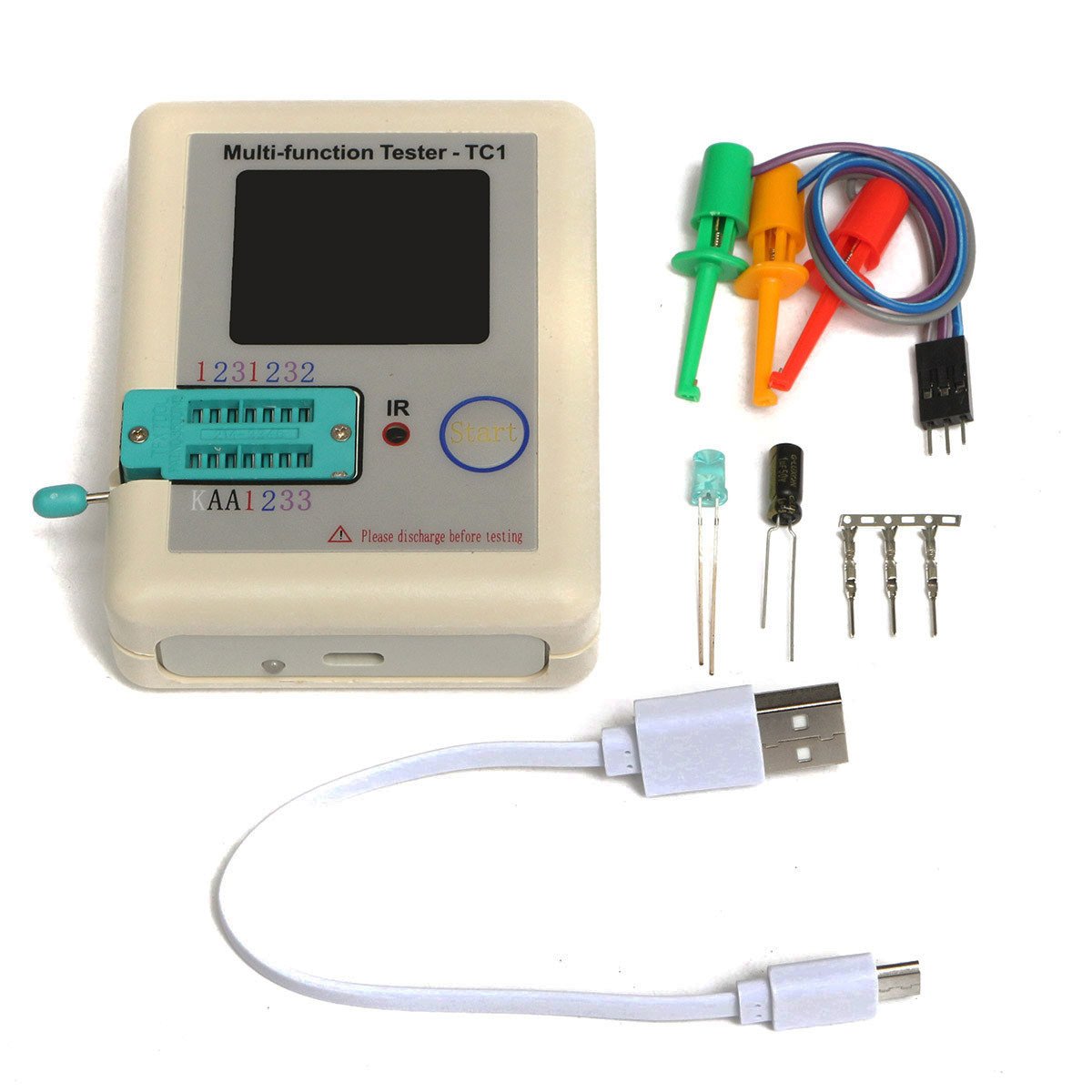

Možda nekom zatreba.Naručih neki dan tester ponajviše zbog IGBT tranzistora,testira i zener diode do 30V, ima implementiranu LIION bateriju, cena 15 evra.
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
srleboj
gx
gx
Postovi: 1245
Pridružen: 28 Sep 2006, 12:35
Location: ZARKOVO-Beograd
Contact person: spasoje
Phone number: 003810112515373
Specialty: tv
Lokacija: ZARKOVO

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao srleboj » 28 Dec 2018, 15:54

jos samo link gde si kupio
srdjan

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24624
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao Stolle » 28 Dec 2018, 16:12

Za ovaj tester ipak treba otvoriti novu temu, ne spada u instrumente o kojima pišemo u ovoj.
"29 poslednjih dana u mesecu je najteže"

Avatar
branimir
_
_
Postovi: 128
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao branimir » 28 Dec 2018, 21:10

A šta su testeri nego instrumenti, evo linka i nema veze što otvara na ruskom jeziku.Danas su posle dve nedelje stajanja na našoj carini stigla strujna klešta UT210E, poštaru je dato 450 dinara.Trenutno je na carini Aneng Q1 pa ćemo videti kad će stići do mene.
https://ru.aliexpress.com/item/LCR-TC1- ... f7c3169e-3
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24624
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao Stolle » 28 Dec 2018, 22:07

Jedno su multimetri, a drugo razni neki testeri i oni ne pripadaju ovoj temi, odnosno toj nekoj užoj grupi. Nije sad neka katastrofa ili velika greška, ali bolje je da bude nova tema.Tako je i u gornjem delu foruma.

Za jezik na aliju, srleboj još ne može da se izbori sa tim. :lala:
Prvo na sajtu treba kliknuti na Go To Global Site, a zatim obrisati ru. u linku. Ili fr. ili de. i td, zavisi na kom je jeziku.
i onda će biti na engleskom. Sve do sledećeg linka koji je na nekom drugom jeziku, pa treba opet ponoviti.
"29 poslednjih dana u mesecu je najteže"

Avatar
branimir
_
_
Postovi: 128
Pridružen: 28 Mar 2017, 11:32
Location: Srbija, Bačka Palanka
Specialty: computers

Re: Multimetri, unimeri, instrumenti... RUČNI

Post napisao branimir » 29 Dec 2018, 08:46

Ja sam odustao od stalnog prebacivanja na engleski, više neobraćam pažnju što je na ruskom, to mi kao informatičaru ne smeta, jer u pretragu svakako unosim na engleskom.Na aliexpreu tražim samo najpovoljniju cenu.Nekad se dešavalo da otvori na španskom ili francuskom i tad sam u tulbaru birao engleski.
Stolle, moja informacija nije zahtevala posebnu temu a ova je bila najpogodnija za to.
