LED tester TKDMR, model TD3H

Post napisao alexa_pg » 02 Jan 2020, 14:38

Zbog privremenog prebacivanja ispravljača ručne izrade iz jedne kutije u drugu, odlučio sam da u međuvremenu kupim fabrički ispravljač.

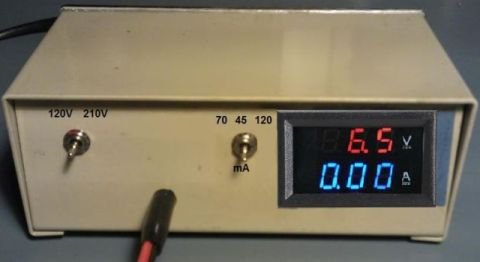

Licna rukotvorina ispravljaca.JPG
Licna rukotvorina ispravljaca.JPG (15.59 KiB) Pregledano 359 puta.
U principu, dva ispravljača u radionici su i te kako potrebna. Jedan se koristi za testiranje traka na duži vremenski period a drugi za standardnu provjeru LED osvetljenja.

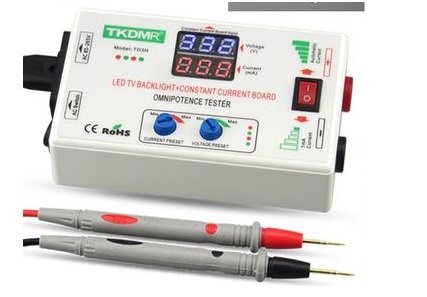

Izbor je pao na ovaj TKDMR

Kod: Označi sve

https://www.aliexpress.com/item/32995166676.html
Mene je koštao nepunih 38 eura sa poštarinom. Prodavac je bio ažuran i proizvod je stigao za 18 dana.

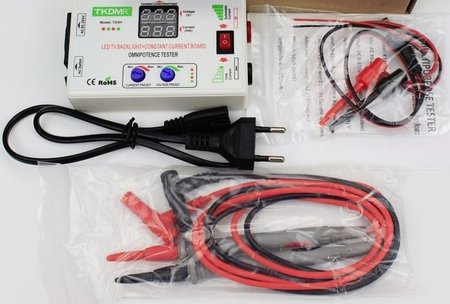

U kutiji su pored ispravljača bila zapakovani dva silikonska kabla (crveni i crni) dužine 110cm, dva kabla za napajanje (jedan sa evropskim utikacem a drugi sa američkim), neki pribor sa štipaljkama i uputstvo za rukovanje.
Ispravljač radi na mrežnom naponu od 85V do 265V
Izlazni napon je maksimalno 330V a maksimalna struja je 150mA. Max snaga je 50VA

Kada se uključi u struju izlazni napon je fabrički podešen na maksimalnu vrijednost tj. na 330V a struja je limitirana za 50mA.
Ovaj napon i struju možete preko odgovarajućih potenciometara podešavati po želji.

Za testiranje sam upotrijebio traku sa 10 kom LED od 3V

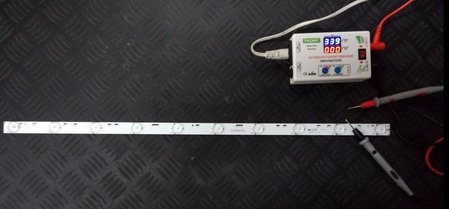

Kada ništa nije prikačeno na ispravljač, instrumenat pokazuje max napon i struja je 0mA

Kada spojite kablove na traku, ispravljač lagano podiže struju i kreće od 0mA do 50mA koliko je fabrički podešeno. Otprilike, to lagano podizanje struje traje jedno 10-tak sekundi. Vidi se na instrumentu kako se lagano povećava struja a takođe se i na LED lagano pojačava svjetlo sve do zadatag maksimuma.

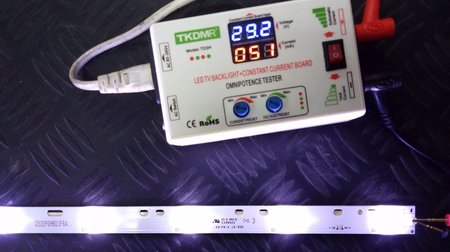

Maksimalnu struju mozete proizvoljno podesiti do max 150mA. Na sledećoj slici se vidi da je struja podignuta na 125mA

Bez obzira kolika je podešena max struja, prilikom priključenja ona uvijek kreće od nule i lagano se povećava do maksimalne zadate.

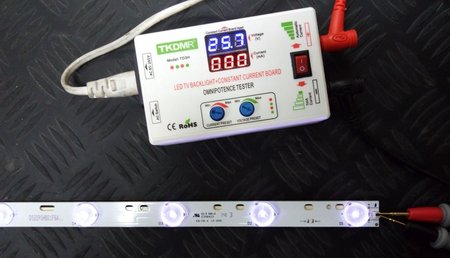

Ispravljač na sebi ima jedan preklopnik kojim birate izlaznu struju. U jednom položaju imate mogućnost izbora jačine stuje, dok u drugom položaju imate ograničenu struju na 1mA. Ovo je po mom mišljenju mnogo dobra stvar jer dioda koja ne zasvijetli pri struji od 1mA, ta je neistpravna. Na sledećoj slici se taj režim rada sa minimalnom strujom.

U fabričkom opisu ispravljača pominju se još neke mogućnosti istoga ali to mi nije bilo interesantno tako da to nisam testirao.
Između ostalog, pominje se i mogućnost testiranja zener dioda. Ograniči se struja na 1mA, podesi napon na recimo 20-tak volti i priključite diodu. Na voltmetru će biti prikazan napon na zenerici i tako ćete znati da li je ispravna ili ne.
Ovo nisam testirao jer mi trenutno nije bilo potrebno a i nisam imao vremena.

Sve u svemu, mislim da instrumenat vredi tih 40e i da je dobra investicija.
Jedina vakcina
samodisciplina.
Ostani doma

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26348
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: LED tester TKDMR, model TD3H

Post napisao Stolle » 02 Jan 2020, 15:36

:tooo:
Gledam ga neko vreme, ali imam 4, pa šta da im radim? Više instrumenata nego televizora. :lala:
Sa 1mA može da se ispituje većina poluprovodnika koji rade do oko tih 330V.
Fino je što ima ručna podešavanja. Jedino, ne znam koliko su dobri potenciometri.
Idealno bi bilo kod testera da i napon startuje od 0, pa da se lagano podiže. Ili da ima opciju da može to da se uključi.
To zato što kod loših spojeva varnica kod visokog napona (330V) može da "popravi" kratkotrajno spoj i da zavara da je sve OK. Isto tako i neku od LED koja je u sličnom stanju.
I još da je u drugoj kutiji sa pravim potenciometrima i da mogu i 300mA, bio bi stvarno idealan.
Verovatno je i ovako najbolji od svih do sada.
On ima nešto i za testiranje LED drajvera beše? Pišem napamet, nisam sad gledao, a zaboravio sam.
"29 poslednjih dana u mesecu je najteže"

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20626
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: LED tester TKDMR, model TD3H

Post napisao fanzo » 06 Jan 2020, 13:00

Razmišljao sam neko vreme i obzirom da se kolega Aleksa potrudio (i u drugim nekim temama, nevezano sa ovom) da detaljno opiše nešto što je zanimljivo širem krugu kolega servisera i nešto što pomaže u svakodnevnom radu servisera i nešto što zaista zaslužuje pažnju i u to ime mu se zahvaljujem i sredstva koja je potrošio na kupovinu dotičnog instrumenta ću mu refundirati kao mali znak zahvalnosti. Aleksa, javljam ti se na pp.

Za opise drugih servisnih instrumenata od strane drugih kolega iz Expert grupe, isto važi i suma do koje mogu da refundiram je 100€.
Ako ja sam ne vidim da treba da reagujem, onda mi se slobodno obratite u toku teme o kojoj se radi izlaganje o nekom instrumentu.

Inače, sporne diode koje testiramo na veoma malu struju, one zaista ne sijaju na malim trujama, upoređujući ih naspram drugih zdravih ili novih dioda. Mada ta struja od 1mA bi trebala da bude mnogo niža, jer neke diode već veoma lepo sijaju na 1mA a sijaju i diode koje su pri kraju svog životnog veka, ali na oko 0,1mA zdrava dioda lepo sija, a slabašna ne sija, a sijala bi inače na 1mA i samim tim bi vam promakla u toku tog testiranja.
Mada, najsigurnije i ispravno je menjati sve diode u pozadinskom osvetljenju, jer je to jedino ispravan način za popravku, sve ostalo je krpež koji ne traje dugo. No, kada mušterija zahteva jeftinu popravku onda se mora pribeći takvom načinu popravke.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
alexa_pg
gxu
gxu
Postovi: 3886
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: LED tester TKDMR, model TD3H

Post napisao alexa_pg » 06 Jan 2020, 14:51

Najiskrenija se zahvaljujem Fanzu na poklonu.

Nije nikakva fraza, ali ja sam takav. Ako mogu nekome u nečemu pomoći, vazda ću to i uraditi. To sto napišem neki tekst o nekom instrumentu ili nesto slično je skroman doprinos ovom forumu i nadam se da će nekome biti od koristi.
Ovaj forum ima zaista veoma stručnih članova ali vjerovatno od velikih obaveza nemaju vremena da više pišu tj. da uzmu učešća u svakoj temi.

01ziveli

Inače što se tiče popravki uređaja to je već poznata stvar. Stranke veoma često odustaju od popravki. Da bi ih što manje koštala popravka na neki način prisiljavaju me da fušerim ili će ako je skupo odustati od popravke. Kao primjer, Vivax aparat, LED 32", star 2,5 godine, stradao T-con. Predložio stranki da ga mogu napraviti za 40 eura (zamjena modula) što je stranka odbila uz poznatu priču da će kupiti novi, Tesla 115 eura. Sta drugo, spakovao sam mu njegov TV i vratio a u sebi pomislio kako će se usrećiti sa novim aparatom.
Uglavnom ove priče su svima poznate a i sami ih imate iz svog okruženja bezbroj.
Šta da se radi, takav nam je horoskop. Nastavljamo da radimo to što možemo i dokle možemo.
Jedina vakcina
samodisciplina.
Ostani doma

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26348
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: LED tester TKDMR, model TD3H

Post napisao Stolle » 06 Jan 2020, 16:54

Aa, fino. :tooo: Pozdravljam. :pivopije:
Da treba i još manje od 1mA. Taj najgori tester :lala: što imam, ima potenciometar i sa njim mogu da podesim i manje, mada je sve u tačku, moraću da dodam još jedan 10% vrednosti na red, da bude preciznije.
