Infracrvena lemilica kolege Radovana

[majstorr]

Milsim da nemamo ovakvu temu. Kolega Radovan Petkovic napravio je interesantnu spravu za SMD komponnente. Taj projekat predstavio je u temi vezanoj za autoelektroniku.Mozda je zato i proslo neopazeno jer ne prate svi kolege taj deo.Zato sam odlucio da postavim ovde.Mozda nekom bude od koristi.

Još jedna preporuka kako prelemiti kvalitetno SMD štampe. Uz sav trud lemilicom (i duvaljkom) prelemiti svaki deo rešavale su se ploče ali po nekad nije uspevalo uz svu upornost.
Ovom metodom sam uspeo par tabli povratiti iz mrtvih.
https://www.youtube.com/watch?v=euGm8n7xytY

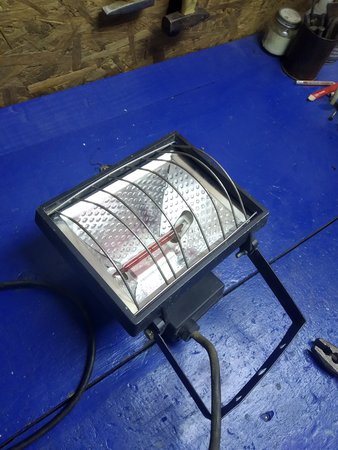

Nabavio sam sa Alija infracrvene grejace od 500W kao kod kolege Radovana, ali za sad ne uspevam da dobijem zeljeni efekat. Stavio sam grejac-IC lampu u kuciste od reflektora. Na malom rastojanju tik uz lampu kad stavim ruku imam po nekom subjektivnom osećaju možda malo preko 50 stepeni (neko vreme mogu da držim ruku), dok se kućište reflektora baš dosta ugreje. Da li prenosi toplotu na kućište, pa tu imam gubitke, da li smeta staklo (mislim da ne), to još neznam.Probaću da rasturim i ostavim samo nosač lampe i reflektor.Inače merio sam struju i lampa vuče 2 A ravno.Znači jeste snaga 500W.

[nike]

To je naiobičnija halogena žarulja a ne IC!

[nike]

https://www.amazon.co.uk/Osram-ITT-300- ... B00WSYAP8I

[majstorr]

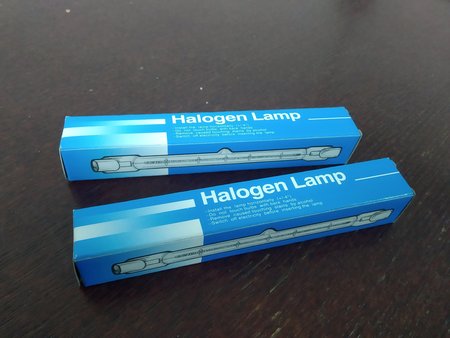

Ovo sam narucio

Kod: Označi sve

https://a.aliexpress.com/_s2aouk

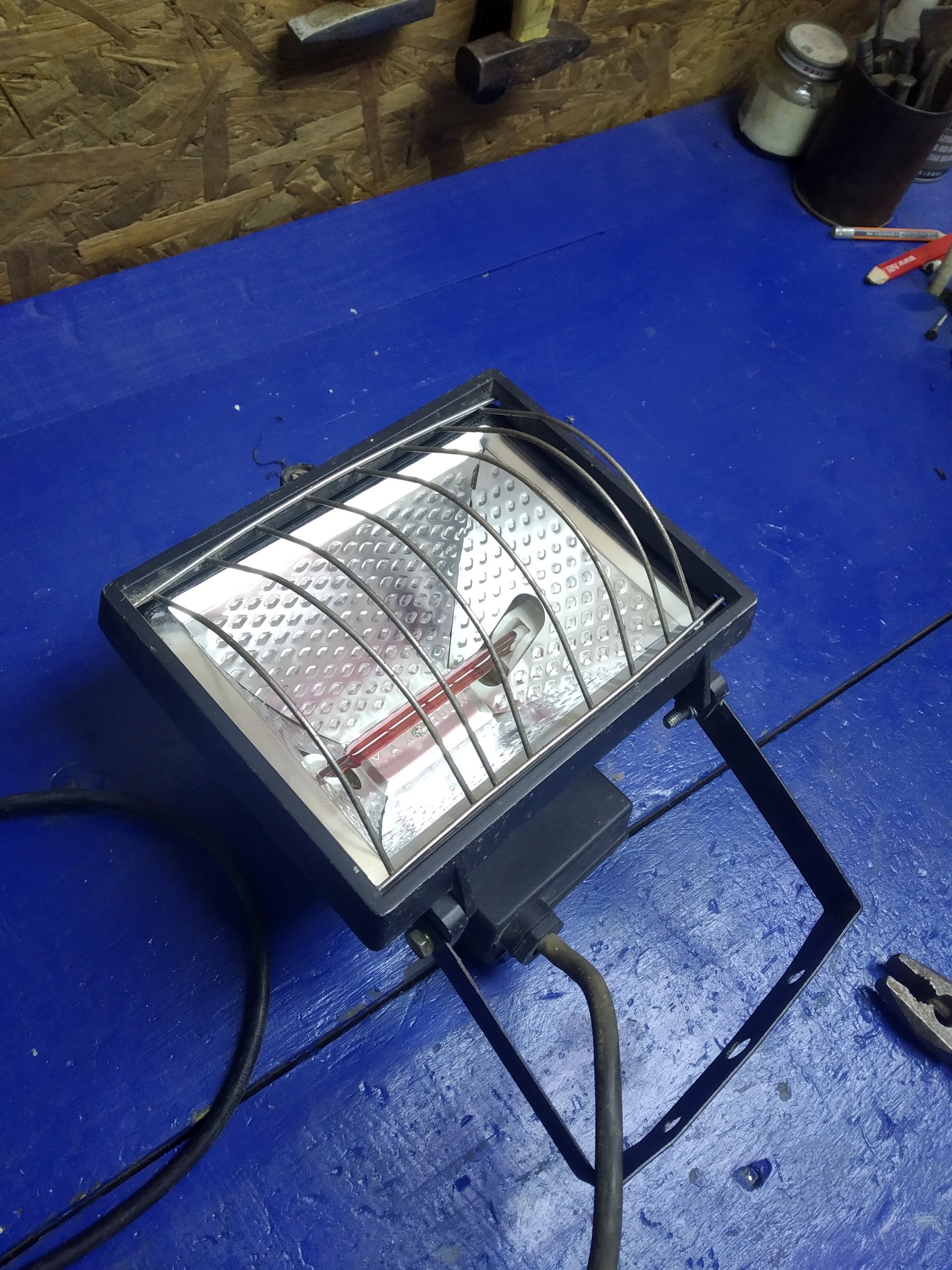

*****Skinuo sam staklo i sad je mnogo bolje.Za minut dobijem 80 stepeni bez predgrejaca na rastojanju oko 35-40cm.Sa predgrejacem bi trebalo da radi posao.U guzvi sam pa nemam vremena da probam.Prednost je sto temperatura nema grube oscilacije kao kod duvaljke.I ne moze da se oduva nista.

[majstorr]

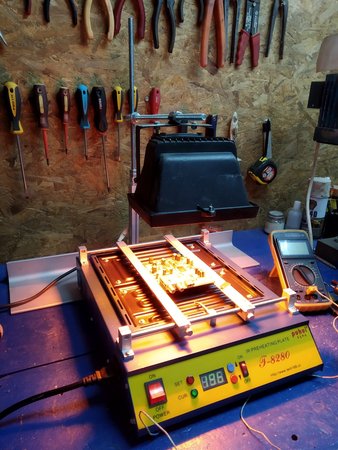

Skarabudžio sam konstrukciju i probao sa predgrejacem.Kad dogura predgrejac plocu do 160 stepeni odozgo upalim lampu i dobijem za desetak minuta dovoljnu temperaturu da mogu da skidam i vraćam pincetom delove bez problema.Kolko je to ne bih znao jer nisam zalepio sondu kapton trakom pa mi je odpala na 180 stepeni kad je počeo da se topi kalaj.Predpostavljam da sam lepo radio negde oko 200.
Inače kad pomerim u stranu IR lampu posle 5-6 sekundi padne temperatura i delovi ne mogu da se podignu pincetom.Za ovu prvu probu sam manje - više zadovoljan.

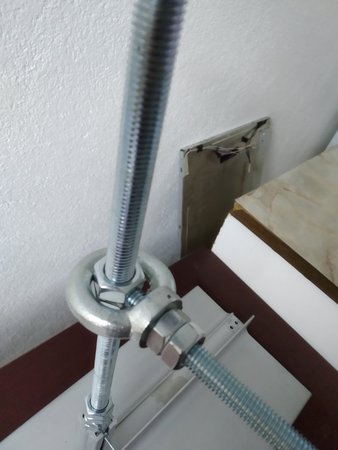

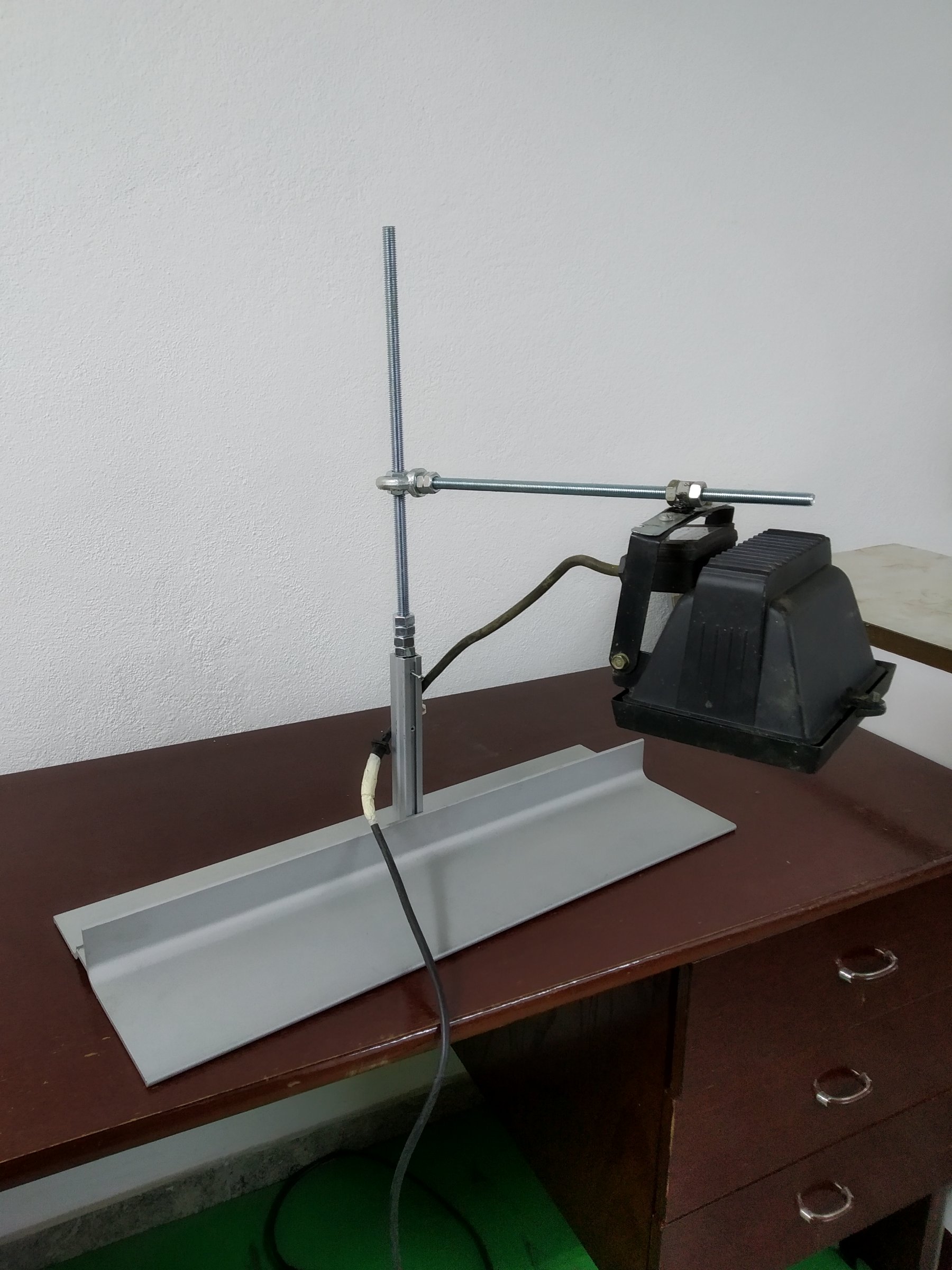

Ovo postolje od nekog praistorijskog LCD televizora je odlično leglo kao nosač za lampu.Uz malo majstorije ispalo je super.

[RadovanPetkovic]

Ja ovo koristim veoma uspešno kod prelemljavanja SMD elektronike. Delova sa velikim površinama gde se teško skidaju elementi. Imo sam priliku gde je štampa od folije na Al ploči. Donji grejač je bio na maximumu Ic lampa uključena "cvrči" flux Integralac nemiče ..... Posle sam dodao još duvaljku i tada skinuo kao od šale.
Svako neka nađe sebi primenu i iskustvom će videti koliko mu se isplati.
Trenutno sam skinu sa neta projekat sa Arduinom kontrola temperature u vremenu gde je napravljena tačna kriva za BGA lemljenje. Kada se to dogradi verujem da će biti veoma kvalitetna BGA amaterska lemna stanica. Naišao sam i na kvalitetan PIr termo regulator. Koji ima pet tačaka da se isprogramiraju na koju temp i koliko dugo da traju te temperature ....Ali je oko 100€ mislim da je to deo od neke originalne BGA lemne stanice .....
U svakom slučaju za one koji vole da se igraju i nisu navikli samo da kupe alat i koriste ga ili ne. Vredi pokušati.
U principu sve se može koristiti što emituje temperaturu samo je pitanje koliko se dugo zagreva do maximuma, koliko je inertno posle isključenja, imas li nus efekata (jaku svetlost, prebrzo grejanje, smrad ....)
Tako da bi i obična lampa mogla koristiti. Mnogi su je i koristili . Jedini je problem jaka svetlost pa smeta pri radu..... Ova crvena čak i prija a dobro se vidi.

Iako se nerado bavim opravkama TV ovo je idealno za zamene Led dioda na štapovima od aluminijuma. Nabavio sam ledovke od 3v.... 6v .... skine se i zameni novom kao od šale i izgleda profi dok se naježim kada vidim da neko seče aluminijumsku traku pa smrvi led diodu i umesto nje stavi parče tj deo neke ispravne ledovke i posle povežu žicama ..... Malo je fušerski mada radi radnju .....

Neznam koliko ću se zameriti moderatorima postavljanjem linka sa drugog foruma ali mi je komplikovano otvarati novu temu mada sam mislio da sam je i ovde otvorio .....
Ali je lepo objašnjeno za pozadinska osvetljenja i Led diode.....

Kod: Označi sve

http://forum.elektricar024.com/viewtopic.php?f=45&t=480

[majstorr]

Ovaj link sa drugog foruma nije vezan za lemilicu za koju si postavio klip na YouTube, a ja je ovde predstavio u posebnoj temi u cilju da se unapredi i usavrši jer smatram da je lepo rešenje za neke stvari.Takodje pročitao sam ovo što si pisao na drugom forumu i apsolutno se ne slažem sa tim načinom popravke led tv.To kažem kao neko ko 80 posto vremena radi baš to-reparaciju led osvetljenja kod tv.U ekspert delu foruma smo reparaciju led osvetljenja doktorirali.Sve je lepo objašnjeno i nema za nas nikakvih tajni što se tog posla tiče.Do tog rezultata se došlo nesebičnim učešćem velikog broja tv servisera profesionalaca i to slobodno mogu reći najboljih tv servisera sa čitavog prostora EX YU.To rešenje koje ti tamo nudiš jednostavno nije dobro i ja sad neću ulaziti u objašnjenja jer tema nije za to namenjena.Nadam se da razumeš i da se ne ljutiš.Pozdrav.

[branimir]

Nema svako pristup ekspertskom delu foruma.Ako Radovanov postupak daje rezultate kroz duži period, dobar je za amaterske potrebe.

[majstorr]

Evo ukratko pa administrator nek obriše.Napajanje kod LED tv ima veći broj napona.Uglavnom je napon koji napaja LED od 24 volti pa na gore.Taj od 12V nije namenjen led diodama već napaja druge stepene tv-a.Znači opterećuje se ta sekcija mrežnog stepena prekomerno. Da bi dobili ravnomerno osvetljenje potrebno je staviti veći broj traka paralelno.Što ponovo dovodi do toga da ne ispadne baš jeftino.Nije moguće definisati nivo osvetljenja, što je bitno da bi imali odgovarajuću sliku. Ne postoji zaštita u slučaju da nešto krene po zlu - paljevina, kratak spoj... U medjuvremenu su se iskristalisale sve mane kod led traka, njihovog postavljanja u smislu hladjenja, konfiguracije drajvera tako da slobodno mogu reći da je moguće izvesti da po zameni traka novim tv traje i tri puta duže nego u fabričkom stanju.Postoji više ozbilnih firmi koje se bave prodajom.Za identifikaciju traka ne treba više od minut.Ozbiljni serviseri imaju mogućnost kupovine vrlo kvalitetnih traka po vrlo povoljnim cenama tako da se mušteriji po toj ceni za taj kvalitet stvarno isplati da popravlja tv.E sad to što neki misle da treba otići kod nadri majstora koji popravljaju za 1000 din ili da je ovaj tv koji će platiti nov 13000 bolji od onog koji je koštao 27000 dinara to je samo njihova glupost koju niko ne može da im oduzme.To je neprikosnoveno pravo.Da ne pomisli neko pogrešno u nadri majstore ne ubrajam kolegu Radovana, ali mislim da nije dobro da se tako popravlja tv.On se specijalizovao za neke druge popravke.I dobar je u tome.O LED tv može mnogo da nauči ovde sa foruma.

[RadovanPetkovic]

Slažem se sa svim zbog svega gore navedenog niti radim niti volim opravljati televizore profesionalno (em se ne ceni em nemože se naplatiri kad ima 3000din polovan kako mušterija kažu). Navedeni slučaj je opravka mog sopstvenog monitora kada su mu crkle neonke. Zamena neonki mi je bila skupa i komplikovana dok je ovo bilo brzo i jednostavnije rešenje. Koje radi preko godinu dana ali počinju polako da otkazuju ledovke (za sad jedna trepće po nekad tj tri zajedno )zbog gore nvedenog. NIJE PREPORUKA ZA PROFESIONALNI RAD. Možda to nisam naveo tamo . Mislim da neću uvrediti profesionalce u tom polju. Mada ništa nije onako kako nam serviraju zvanični podatci .... 50000 sati ... sto godina rada..... Sve ove ledovke masovne proizvodnje visokog inteziteta sjaja su neotporne na toplotu i promenu špiceva napona .....
Od godinu i po do dve ni jedna ne izdrži. Sve preko je sreća. Ali nije tema na ovom postu slažem se.

Što se tiče lemilice na infracrvenu lampu voleo bi i ostali da daju svoje komentare i iskustva. Jer nam je to cilj da unapredimo rad kako profesionalaca tako i zaljubljenika u Elektroniku.

Nažalost spadam u amatere što se tiče zvanja jer mi nije osnovno zanimanje servisiranje elektronike. Da u malom gradu mogu živeti od toga verovatno bi se bavio samo tim ali ovako moram raditi sve i svašta :)

[majstorr]

Ima tv- kojima sam promenio led diode pre 5 godina.Rade i danas.Nego ajde da batalimo to.Nadovezi se i opisi sto bolje sam postupak lemljenja ovom tvojom lemilicom, izmeri tacno rastojanje od lampe do PCB, daj neka vremena za koja postigne temperaturu i koju temperaturu bez predgrejaca.Stavi link gde si kupio lampe itd itd.Zato sam i postavio temu.

[RadovanPetkovic]

E ovako moja iskustva su sledeća:
Prvo sam kupio dve sijalice od 250w . Radilo je posao sa jednom ali veoma blizo sam morao približiti i onda je bio problem rada ispod nje.
Posle sam kupio ovu:
https://www.ebay.com/itm/500-Watt-W-Red ... 2749.l2649

Daleko se bolje pokazala. I sa njom mogu i preko 20-30cm da radim kako treba.
Pregrejač donji sam uzeo najmanju ringlu za kafu. Postavio regulator temperature sa PT100 koji meri do 110 celzijusa. Kada izmeri tu temp rele isključi grejač s tim što je dosta inertan pa čak pređe i 20 do 30 stepeni više. Radi bolje te regulacije bolje je uzeti one keramićke infra red što ih zovu mada ja nevidim to crveno svetlo :).
Termostat može biti i ovakav : https://www.ebay.com/itm/Heat-Cool-Temp ... SwXAFd2Jyx

Ovo je sve Amaterska skalamerija ali koja može štošta da uradi. Trenutno radim na tome da dodm Arduino upravljanje gornjim grejačem pa bi se moglo lemiti i kontrolisati lemljenje da bude po tačnoj vremenskoj i temperaturnoj krivi.

Na ovom sajtu možete skinuti projekat pošto je open sors iako ima da se kupi preko 30€ tj dolara.....
https://www.electronics-lab.com/15-ardu ... ontroller/

Pa ko ima vremena i volje neka se malo igra :)

Dodaću i sliku kako bi trebalo izgledati kvalitetno lemljenje BGA .... Koje ima svoje vreme predgrevanja i temperatura da se podiže od jedne do par stepeni u sekundi. Prebrzo nevalja možda i presporo ..... posle vreme pika do 210-220 celzijus koje je vreme lemljenja i posle ide vreme hlađenja jer ako se naglo ohladi kuglice mogu da "pobele" i puknu i ko zna šta kad se nevidi .... A kada se polako hladi lem ostane ispravan i svetlucav ..... Otprilike tako nešto koliko se sećam nemojte me držati za svaku reč
