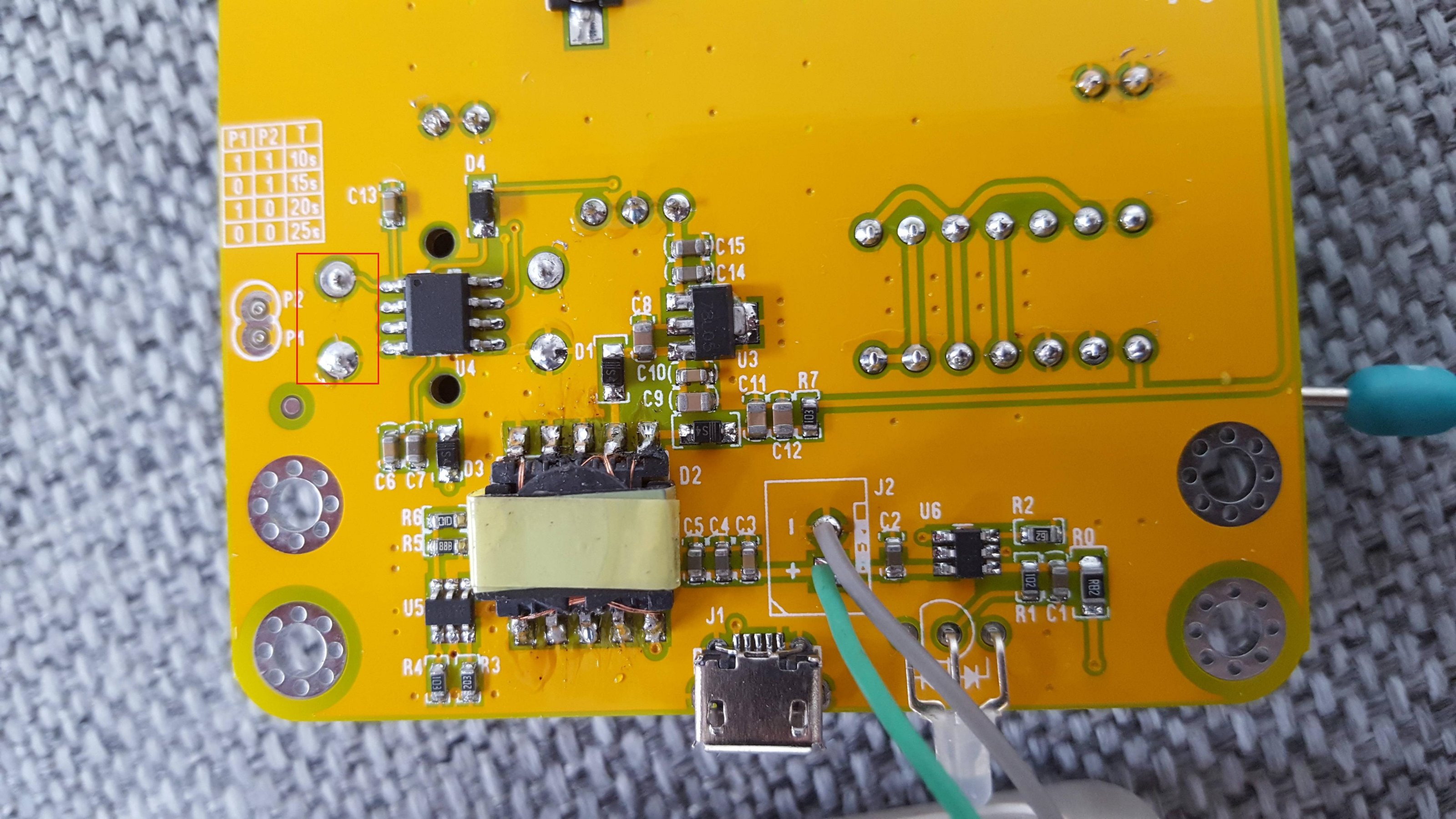

Možda nekom pomogne.Da bih omogućio merenje SMD komponenti sa TC1 testerom dodao sam mu modul za standardne pipalice kao i priključak za spoljni taster za test.Stvoren je komotitet prilikom merenja primenom dužih kablova, stvar je samo izbora za potrebe merenja.Ranije sam pravio za drugi instrument pipalicu sa tasterom koji se koristi i za ovaj instrument.Na drugoj slici je crveni okvir gde je paralelno vezan spoljni taster.

Za pohvalu,... u svakom slučaju funkcionalnije od originalne verzije.
Da li si testirao utjecaj duljine kablova s pipalicama na točnost mjernih rezultata, npr. pri mjerenju ESR-a kod elektrolita ili pri mjerenju blok kondenzatora manjih kapaciteta (ispod 1 nF)?

Nisam radio kalibraciju kablova jer mi ne treba velika preciznost (to je upitno, juče sam odradio proširenje i merio kond. od 3,3nF prikazuje 3nf ) jer se uglavnom koristi za ispitivanje tranzistora i dioda, a zahvalan je kada uparujem snažne tranzistore.Za kondenzatore koristim instrumente koji samo to i rade (Focus FC6013 i ESR metar koji sam pravio) i za merenje ih oba koristim jer proveravam i kapacitivnost što je i te kako poželjno.Za te novce je i te kako upotrbljiv instrument, mada nije najprecizniji vredi ga imati.

Slična stvar, relativno elegantno odrađena ugradnjom 3.5mm stereo priključka:

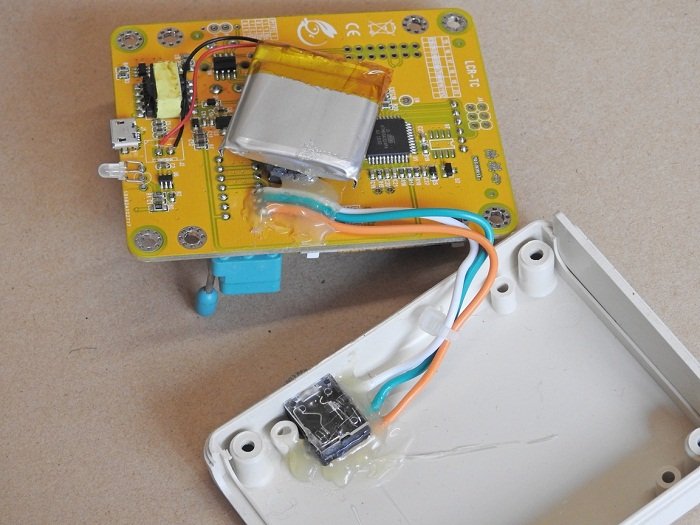

Tako sam i ja počeo, pa sam onda dodao i tri banana priključka te sam na kraju zbog potrebe na suprotnoj strani dodao 3,5 ulaz za spoljni taster.Time se otvara mogućnost merenja i na samoj ploči, ali nisam još testirao koliko je upotrbljiv za te namene.

Svaka čast kolega. Mnogo lepo urađeno. I ovaj držač instrumenta je odličan.

Da bi TC1 mogao da analizira snažne IGBT tranzistore potreban je dodatni napon na gejt tranzistora.U tu svrhu sam koristio 2A bateriju tako da plus ide prema G.

Dešavalo se da instrument nije prepoznao IGBT te sam povećao napon baterije na 3 volta i sad radi bez problema.Instrumentu sam ugradio i prekidač da isključuje bateriju jer mi se desilo da sam imao potrebu za resetom jer se zaglupio a i štedi bateriju.
