unimex 100w-odustao

[BUBUL]

pozdrav svima imam jednu pojacalo unimex 100w al nema model posvemu izgleda da neko ovo je uradio sam,
problem je u tome sta mi pregorava zvucnici cim dajem vise glasa,merio sam na izlazu daje neobicnu do 30v naizmenicen napon i odma pocinje da izgorava zvucnici,ima 4 tranzistora 2n3055 kao izlaz merio svi izgledaju ispravno.
kako treba da povezujem 3 zvucnika sa 16-ohma sa 35w u jednom izlazu jer ovaj pojacalo je sa jednom izlazu.
ima samo jedan izlaz i to je od 4 ohma.
hvala unaprjed

[vlatkocopa]

...Znaci mono-blok pojacalo impedanse 4oma.Daj neku sliku...bar tih sa 2N3055 konzumiramo ih za dorucak... Da nije slucajno 100V linija?

[BUBUL]

...Znaci mono-blok pojacalo impedanse 4oma.Daj neku sliku...bar tih sa 2N3055 konzumiramo ih za dorucak... Da nije slucajno 100V linija?

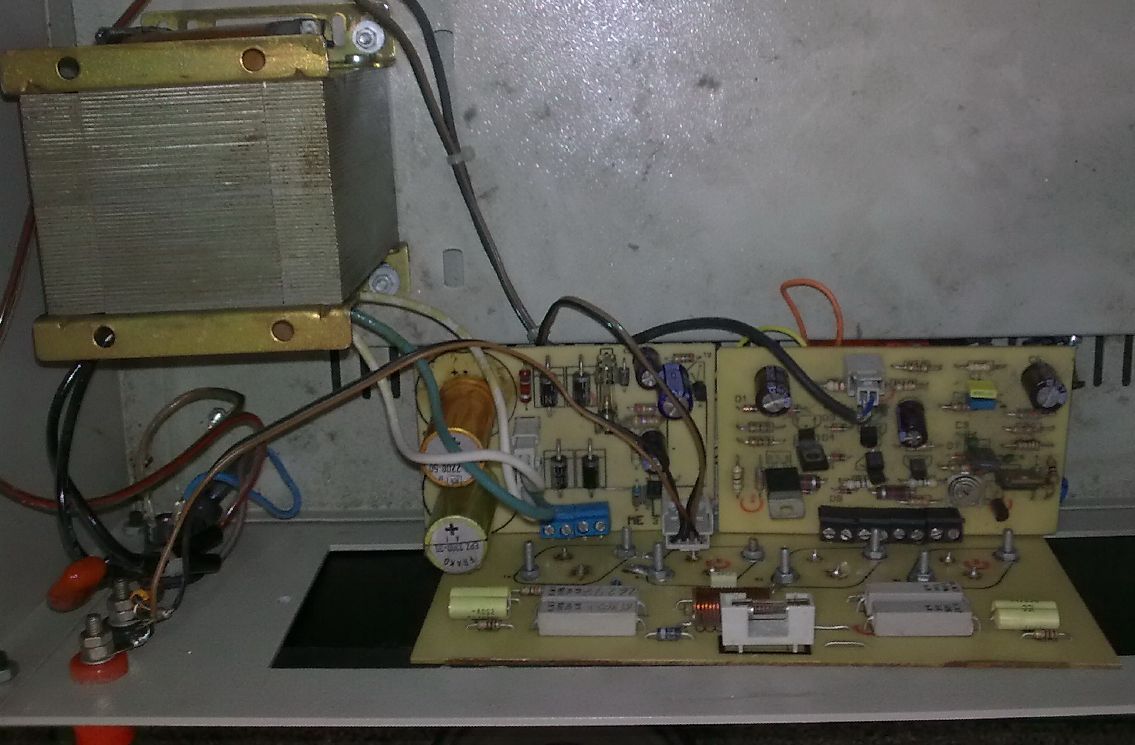

evo slike

[Stolle]

Evo je:

[vlatkocopa]

...nije 100V. Zvucnike 3 kom.po 16 oma povezes paralelno i to je to...e sad zasto gore....mozda su preslabi za ovo pojacalo,a najbolje bi bilo da opteretis izlaz sa nekim otpornikom i da pratis sta se desava...

[BUBUL]

16 ohma 35w jedan zvucnik.

[vlatkocopa]

...pa kad ih povezes paralelno...taman. Al proveri izlaz kao sto sam naveo....

[BUBUL]

...pa kad ih povezes paralelno...taman. Al proveri izlaz kao sto sam naveo....

cudno mi je od kud taj naizmenicni napon kad povecavam zvuk i odmah pregorava zvucnike,a kad je na 1 ili 2 zvuk ok.
hvala

[vlatkocopa]

...ako je naizmenican,onda je to sirova snaga od pojacala,ne valja ako je istosmeran...Ne znam kako i u kom momentu ti pregara zvucnike,ako ih u momentu izgaranja uvuce ili izbaci napolje onda je istosmeran napon...uhhh ne znam kako da ti to opisem...
Ako ti nije tesko javi mi se sutra posle 9h,pa da se bolje sporazumemo...

[toce]

pozdrav svima imam jednu pojacalo unimex 100w al nema model posvemu izgleda da neko ovo je uradio sam,
problem je u tome sta mi pregorava zvucnici cim dajem vise glasa,merio sam na izlazu daje neobicnu do 30v naizmenicen napon i odma pocinje da izgorava zvucnici,ima 4 tranzistora 2n3055 kao izlaz merio svi izgledaju ispravno.
kako treba da povezujem 3 zvucnika sa 16-ohma sa 35w u jednom izlazu jer ovaj pojacalo je sa jednom izlazu.
ima samo jedan izlaz i to je od 4 ohma.
hvala unaprjed

Ja neznam sta se uopste zamaras sa to pojacalo koje je ubaceno u kutii imas u emiter komplet plocice za novi izlaz dok popijes kafu zalemis sve elemente ukljucis i mora da radi iz prve.

evo ti pogledaj koji ti pase naruci plocicu i radi. http://www.emiter.com.mk/ppk.php

[vlatkocopa]

Toce,ja mislim da prostije od ovog ne moze biti...(vidi sliku).Samo ne znam onaj trimer dal je za mirnu struju ili za podesavanje 0V na izlazu...izgleda da je za mirnu struju.BUBUL proveri mirnu struju (da ne zeza) trimer slucajno ,proveri izolaciju(liskune) kod tranzistora,a mozes i da otkacis 2 kom. 2N3055 ako ti je lakse oko provere,posto moze da radi i samo sa dva tranzistora.Obavezno zameni pobudne tranz. i proveri ispravljac da slucajno pod opterecenjem ne nestane neki od + i - napona...

[servisant]

Dali ste osciloskopom provjerili, da zaista nema nikakve jednosmerne (DC) komponente na izlazu?

[toce]

Toce,ja mislim da prostije od ovog ne moze biti...(vidi sliku).Samo ne znam onaj trimer dal je za mirnu struju ili za podesavanje 0V na izlazu...izgleda da je za mirnu struju.BUBUL proveri mirnu struju (da ne zeza) trimer slucajno ,proveri izolaciju(liskune) kod tranzistora,a mozes i da otkacis 2 kom. 2N3055 ako ti je lakse oko provere,posto moze da radi i samo sa dva tranzistora.Obavezno zameni pobudne tranz. i proveri ispravljac da slucajno pod opterecenjem ne nestane neki od + i - napona...

Vlado ma sta ce mu trimer u pojacalo sad kad ima sa ic 741 il 082 nema potrebe da podesava ni mirnu struju nit nista zalemi pravilno komponente poveze kako treba ukljuci u struju i radi iz prve i na slici kao sto vidim elektroliti na ispravljacu 2200mf to je malo barem 4700mf pa na gore.

[vlatkocopa]

...i to drzi vodu Namera mi bila da se kolega ne muci sa prepravkom,posto mi mirise da ce izaci neka banalna sitnica...
Pozz
