RIZ 634

[markovicg1]

AUDIO
FIRMA: RIZ
MODEL: 634UKV
Pozdrav. Od prijatelja s dobio stari lampški radio na popravak. Radio ima sledeće opsege: KT, DT, ST, UKT. Na zvučniku se ne čuje ništa, lampe se žare. Prebacivanjem dugmeta na gramofon, čuje se brum dodirivanjem potenciometra ali kada priključim signal generator (1kHz), zvuk se čuje ali nije jako intenzivan.
Očišćeni su svi kontakti, potenciometri sprejem. Vidim da izbačena ispravljačka cev AZ1 i umesto nje ubačene dve ispravljačke diode. Merenjem napona na cevima, vidim da su svi naponi visoki (što je za očekivati jer je cev izbačena). Dali nekako mogu smanjiti napone na anodi cevi koji je preko 300 V. Mislim da zbog toga cevi ulaze u zasićenje i nerade kako treba.
Inače, svim kolegama Sretna nova godina i sve najbolje u predstojećoj.

[alexa_pg]

Da li je moguće da ljudi poslije 15 godina članstva na forumu ne znaju da postave temu kako treba.
A sve fino piše u crvenom polju iznad prvog posta
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Za ovaj primjer: RIZ 634UKV, ne radi
Strašno komplikovano

Stručni dio:
"Dali nekako mogu smanjiti napone na anodi cevi koji je preko 300 V. Mislim da zbog toga cevi ulaze u zasićenje i nerade kako treba."
Ne treba da smanjuješ napon. Napon od 300V na anodama nije razlog što aparat ne radi.

Skini šemu sa https://www.radiomuseum.org/r/riz_634_ukv634uk.html pa premjeri sve napone na cijevima.

[markovicg1]

Pozdrav,
izmenjena elektronska cev ECC85 radio se isto ponaša. Nakon skidanja UKT modula i izmene svih kermičkih kondenzatora, radio je proradio. Inače, radio ima jako mek zvuk i odlučnu selektivnost. Jedina mana je što je skala prijemnika u opsegu 88-100 MHz.

[KASA1]

Ima lijep zvuk, definitivno,... "creme de la creme" onog vremena. Moj je stari nekoć radio u proizvodnji istog i tvrdi da su s tim modelom i modelom 614 pokupili hrpu nagrada po evropi.

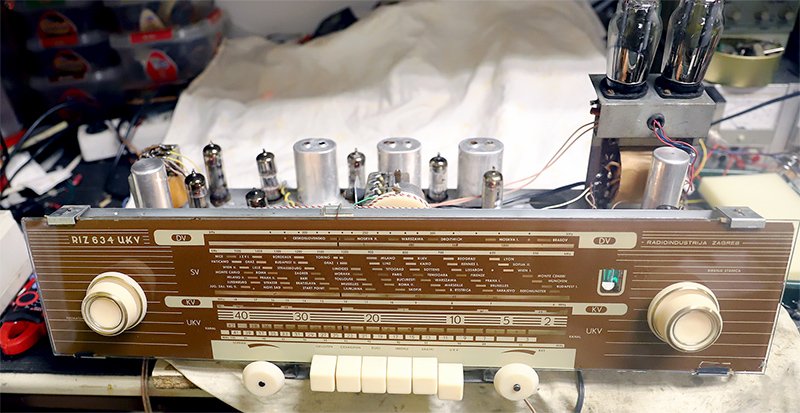

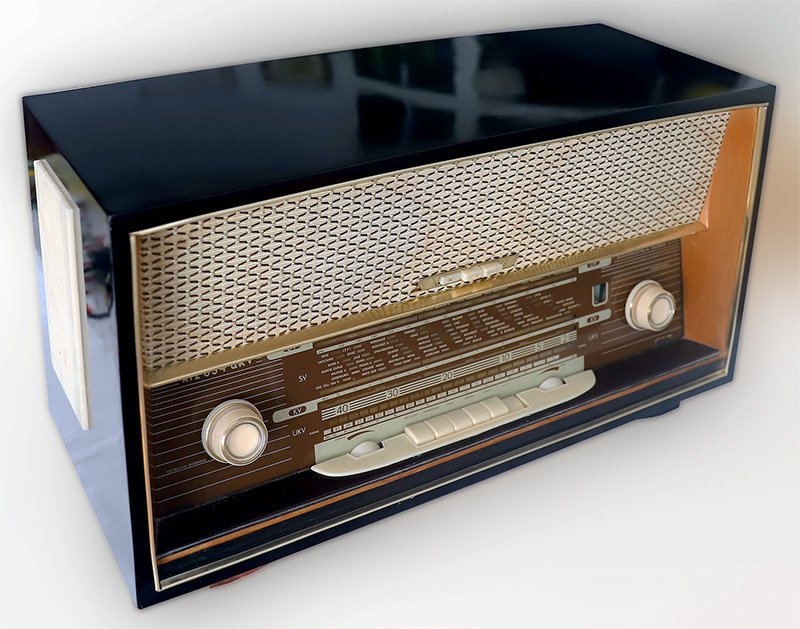

U prilogu slike restauriranog "momka":
