Sema za Ei rast III kvarc ?

[zdravkovski]

Ako ima nekoj sema za Ei rast III kvarc ?

[Stolle]

Nemoj da pišeš "telegrame", daj više podataka ako želiš da ti se pomogne, ovo ništa ne znači. Treba da ima neka oznaka modela, daj i popis bitnijih elemenata. Šta je to, radio sat?

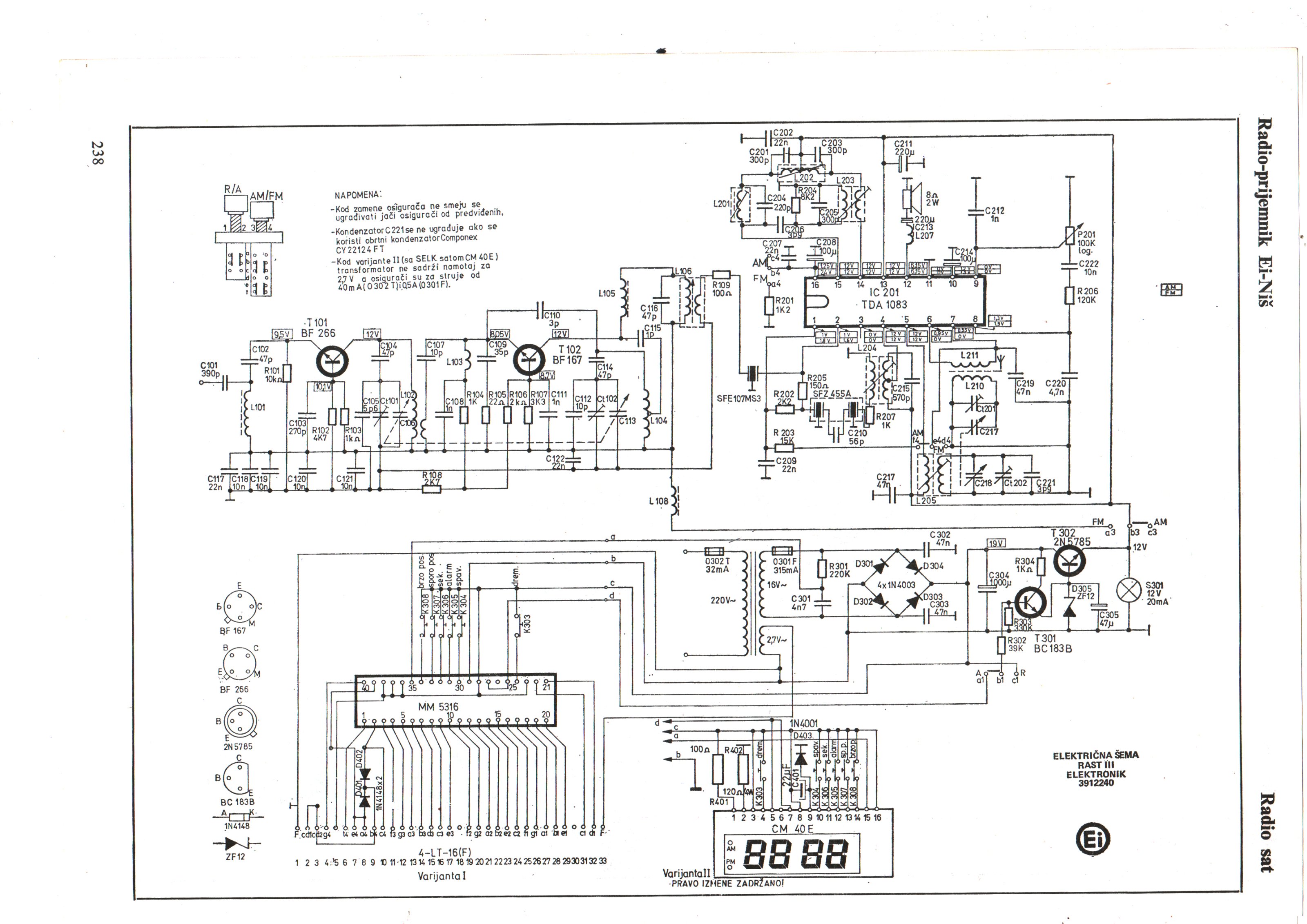

Pogledaj ovu šemu:

[zdravkovski]

проблемот е решен фала на сите кои се обидоа да помогнат

[Vukoje.B]

Ako ste nabavili šemu, da li biste mogli da je objavite, ili da mi je nekako pošaljete?
Kolekcionar sam vinage audija i imam problem sa istim takvim radiom.
Unapred zahvalan!

[alexa_pg]

Šema je objavljena u drugom postu odozgo.

[KASA1]

Napiši u čemu je problem,... možda možemo pomoći.
Odgovara li šema iz posta gore?

[Vukoje.B]

Gornja šema nije od ovog radija.
Ima nekoliko problema, ali je trenutno najveći povezivanje trafoa. Nekada davno, u danima učenja sam ga skinuo i sada nisam siguran kako se povezuje na ploču.
Tek kada dobijem napajanje moći ću dalje da ispitujem šta još treba uraditi.
Verovatno bih uspeo da ga i sam povežem, ali ako nađem šemu biće mnogo lakše.

[KASA1]

Što nije jasno kod transformatora?
Ovdje bi se trebala koristit 2 sekundarna namotaja. Jedan obično daje 15-18VAC i spaja se na graetz a drugi 2-3VAC za grijanje ekrana. Za detekciju, koji je koji, ne treba ti šema.

[KASA1]

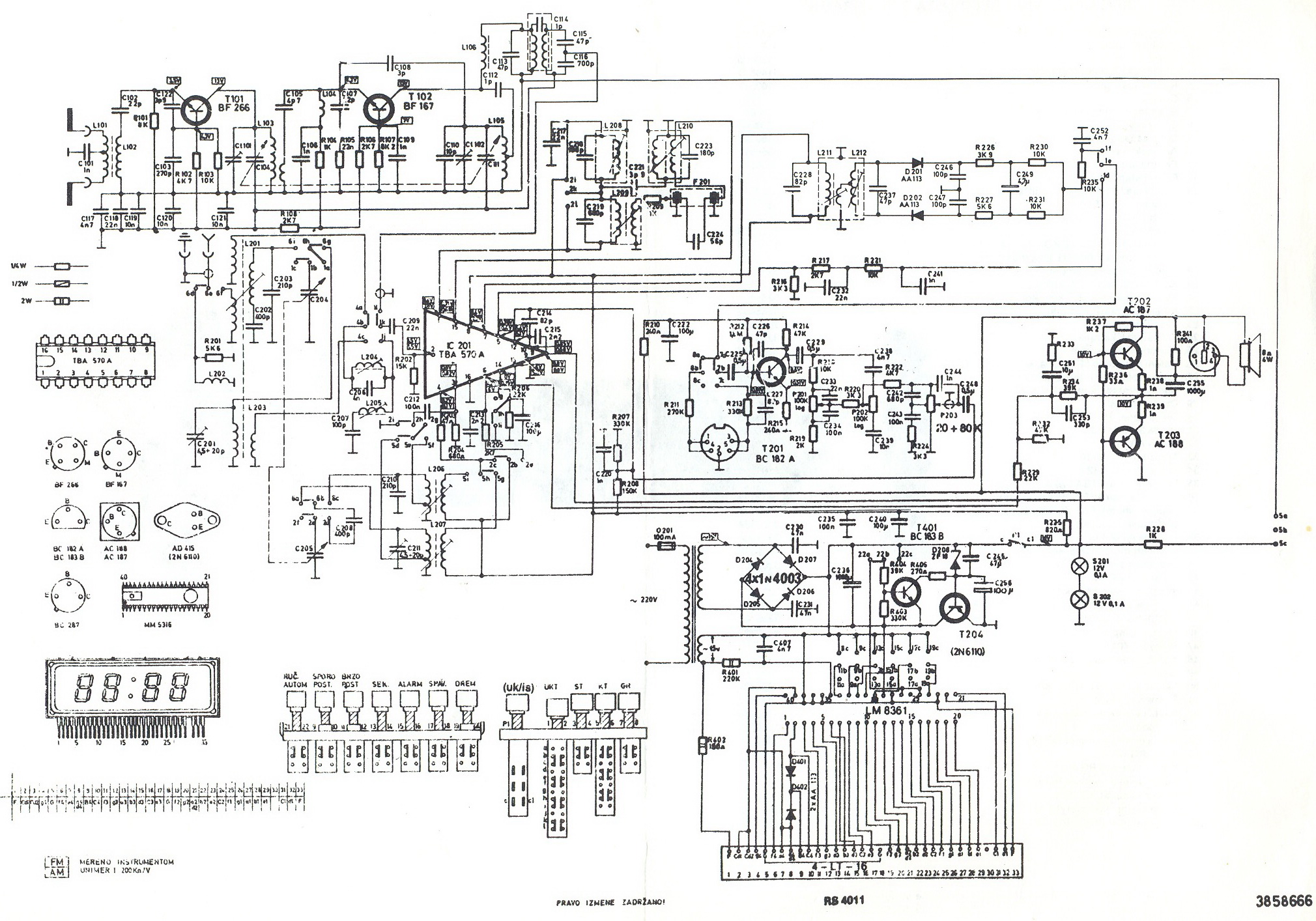

Evo, iskopah i šemu ako će ti biti lakše:

[Vukoje.B]

Ne znam kako da se zahvalim.
To mi je trebalo. Svaka čast!

[KASA1]

Odlično. Sretno s popravkom,... ako zapneš, javi, tu smo da pomognemo.

[Vukoje.B]

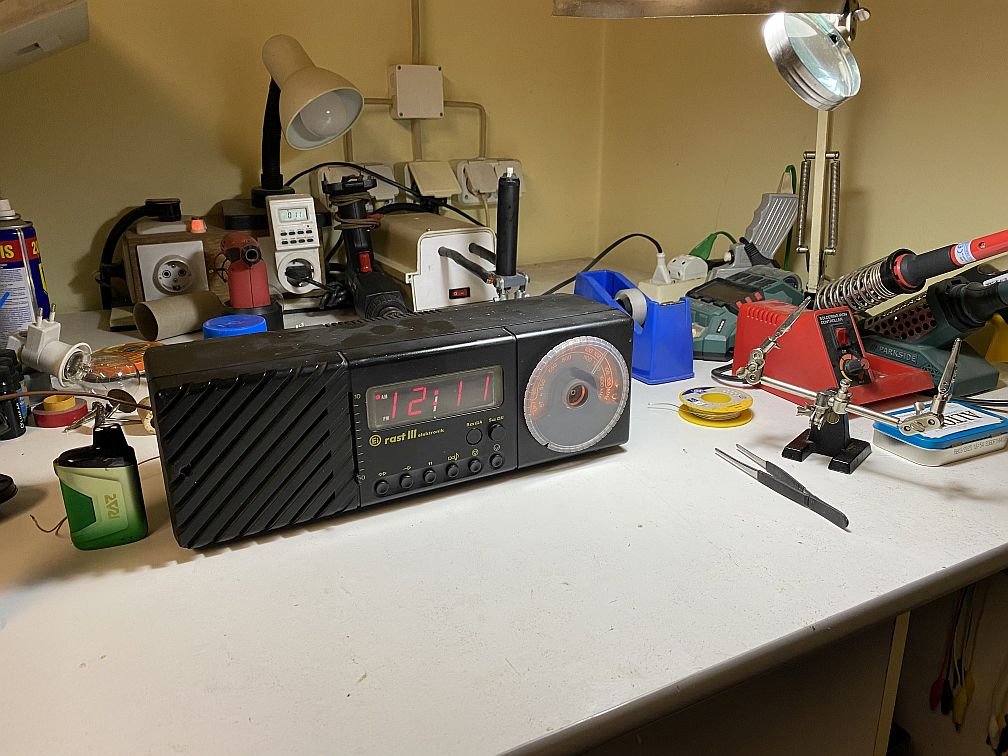

Samo da se javim da je popravka uspešno obavljena i još jednom zahvalim na pomoći.

[KASA1]

Čestitam na uspješno odrađenom zadatku!
,...starček dobro izgleda.
