Genius SW-5.1 Home Theatre(RESENO)

[bolle86]

Postoje 2 ploce,na jednoj je tda7360 i tda7296,a na dugoj 2xtda7269a...problem je sto ne rade prednji i zadnji zvucnici...video otpornik od 180 oma se greje,do njega je zenerica 5.1v,koja je crkla,neznam koliki je napon na tom otporniku,posto s prve ploce preko na njega olazi 14,5 volti koliko sam izmerio ,zamenio ta 2 kola,2 tranzistora,nista,zamenio i ova druga dva sa druge ploce,nista...i dalje se greje otpornik nenormalno...Sa trafoa imam napone koji mi trebaju,grecovi dobri,jedino ne znam koji napon je na izvodima trafoa koji se nalaze na primarnoj strani,a ide na ovu plocu sa 2xtda7269a

[toce]

http://www.eserviceinfo.com/

[bolle86]

Tamo sam nasao part1 a drugio deo ga nema

[bolle86]

ako nekom treba sema
http://www.givemefile.net/smanuals/acou ... /6884.html

[toce]

Tamo sam nasao part1 a drugio deo ga nema

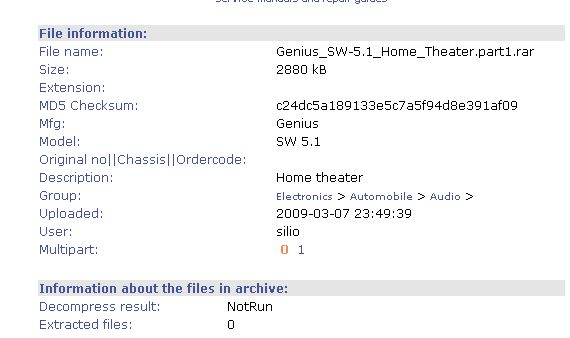

kako nema kad ima part, 0 i part, 1

[bolle86]

Ne znam koliko treba da bude Vcc,sa treceg greca...posto nije radio daj sekundar,ubacio sam trafo od 14 volti,a na mestu otpora pored zenerice 5.1v od 180 oma stavio 470oma,zbog toga sto se grejao previse,a na mestu R11 i R12 stavio 1,2K umesto 820 oma...Radi vec 48 sati...
