Pozdravljeni
Zanima me dali ko poseduje shemu- nacrt za pojačalo iz naslova ? To je verzja što ima 100 V liniju urađeno sa 6 prekidača na desni strani ...
Imam nacrt za 60W verziju, ali je kod 120 W verzije dodata temperaturna regulacija za ventilator za hlajenje.... pa je otišo otpor in ( mislim da ) Zener dioda, pa neznam kolika jim je vrijednost, jer su spaljeni a spaljena je i pločica, pa se točno ne vidi .....
Ostalo sam sredio sve, ali me još samo zeza ova regulacija .... tako da bi molio , dali ko ima, ili da mi sao kaže kolika je vrijednost otpora R49 i diode D15 .....
hvala...
lp
Darko
Australian monitor AMIS 120
Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
RAZNA UPUTSTVA
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
RAZNA UPUTSTVA
-
Damiru
- ___
- Postovi: 924
- Pridružen: 19 Avg 2006, 15:26
- Location: Srbija
- Contact person: Damir
- Specialty: tv-multimedia
- Lokacija: Kovilj, 127.0.0.1
- Kontakt:
Re: Australian monitor AMIS 120
Commitment is pushing yourself when no one else is around.
Re: Australian monitor AMIS 120

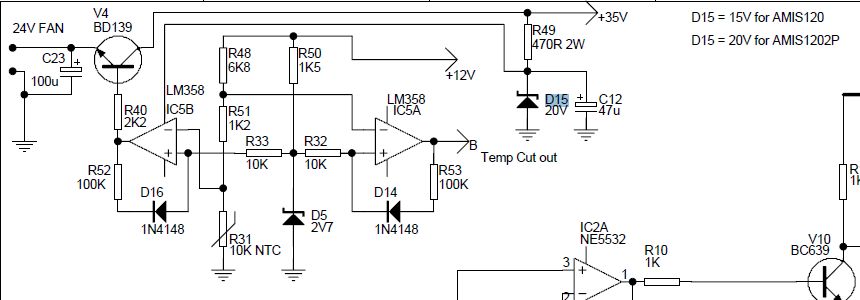

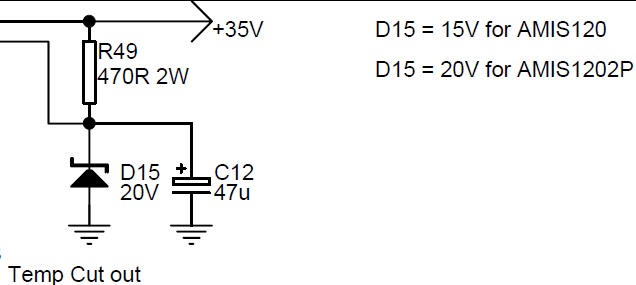

Stolle je napisao:Da li je ovako?
Stole, upravo taj dio mi treba... hvala,
-
