Pojacalo Tehnics su-x520d - problem prednje table

Post napisao opstinar » 16 svi 2017, 15:20

AUDIO
FIRMA: Technics
MODEL: su-x520d

********************************************
SIMPTOMI:
Ne reaguje na dugmiće, ne pale se lampice

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

Ovde imate šemu: viewtopic.php?f=26&t=32208

Najpre je bio problem u otpornicima R706 i R702, kao i zener dioda D701.
Za rad probe zamenio sam otpornike ali pošto nisam imao zenerku od 15V postavio neku drugu i dobio oko 34V. Moja greska...
Uređaj se probudio i sve je bilo ispravno do trenutka kada sam povezao DVD na TAPE PLAY (in). Nakon par sekundi isključile su se lampice iznad dugmića: VCR, VDP, TAPE, CD, TUNER, PHONO, a zatim i lampice 32kHz, 44,1kHz i 48kHz. Ostale su ispravne SUPER-BASS LEVEL, SUPER BASS, S.DYNAMIC SOUND, SURROUND, kao i displej VOLUME LEVEL i mogu menjati jačinu zvuka i videti to na displeju.

DODATNE PREDUZETE MERE:

Voltaža dolazi do IC603 i IC604.
voltaža dolazi do priključka J631B.
Na IC601 - 13. nožici nema navedene voltaže od 3,5V. možda problem
Na Q404 sa otpornika R437 dolazi -3,5V, a sa otpornika R449 0,15V. možda i tu problem
Skinuo sam i ispitao otpornike R437, R438, R435, R436 - ispravni su.
Q404 ispravno.
Da je IC603 ispravno dokaz mi je da se merenjem na Q404 voltaza menja kada pritisnem neko od problematičnih dugmića...

Još sam dosta toga čačkao i proveravao ali smatram da neko od Vas već ima predstavu gde trebam ciljati problem...

Hvala Vam unapred.

opstinar
_
_
Postovi: 8
Pridružen: 03 Mar 2017, 15:21
Location: Srbija
Specialty: tv-multimedia

Re: Pojacalo Tehnics su-x520d - problem prednje table

Post napisao opstinar » 16 svi 2017, 15:38

Naravno zamenio sam diodu od 15V ali kasno - nije imalo efekta.

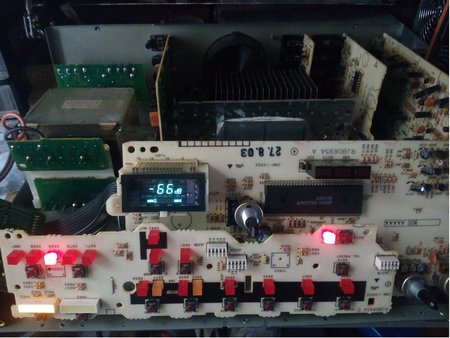

Ovako izgleda tabla sa lampicama koje rade, a koje ne.
Ovo je tabla.jpg

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20478
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: Pojacalo Tehnics su-x520d - problem prednje table

Post napisao fanzo » 16 svi 2017, 17:23

opstinar je napisao:..........
Najpre je bio problem u otpornicima R706 i R702, kao i zener dioda D701.
Za rad probe zamenio sam otpornike ali pošto nisam imao zenerku od 15V postavio neku drugu i dobio oko 34V. Moja greska...
...................
Ako je to "nešto" umesto 15V napojeno sa 34V .. onda traži grešku na toj liniji, jer toliko povećan napon je sigurno spržio nešto na toj liniji.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva
