AUDIO
FIRMA: Pioneer
MODEL: A30S
MODEL DODATNO: Nema

********************************************
SIMPTOMI:
Pojacalo se ne pali.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Pojacalu neispravan mikroprocesor obara 3.3V napon(strujno ogranicenje). A i kad se prinudno upali, javlja gresku da je detektovana DC komponenta. Ispitivanjem utvrdjeno da su neki od ulaza na procesor 2-3 oma prema masi kada je sve ostalo odspojeno. Znaci napola mrtav procesor. Dio procesora ocigledno radi jer javlja gresku. Medjutim ta greska je upravo zbog njegovih neispravnih ulaza.

Procesor u pitanju je CVISTM8S207RBT6

Dali postoji nacin da se izvuce dump / flash / firmware iz njega? Ili ako neko vec ima fajl da mi posalje?

Iskreno nisam bas toliko vjest u programiranju i radu sa procesorima na taj nacin. Pa zato i pitam, a sa druge strane, ne znam dali Pioneer zakljucava svoje procesore da se sadrzaj ne moze iscitati.

Unapred hvala!

Ne znam kako se čita, nisam ni gledao.
https://www.st.com/content/ccc/resource ... 191343.pdf
https://www.youtube.com/watch?v=6y80jpvEwGI
Uopšte nije skup, samo je potrebna puna oznaka.

Hvala za linkove.
Ma nije procesor skup, "skup" je njegov sadrzaj.

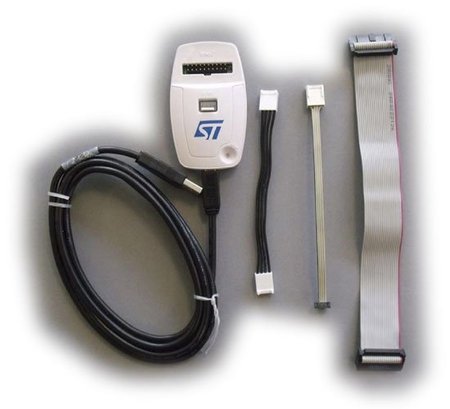

Procesori STM8 i STM32 citaju se i programiraju sa ST-Link/V2,...

Hvala Vlajko, vidim u medjuvremenu postoje i jeftinije neoriginalne opcije. Ali nesto ce se morati pazariti i za ovaj slucaj i za u buduce. Doduse kakve sam srece, ovaj ce vjerovatno biti zakljucan, pa cu morati bunariti za nekakav krek ili nesto slicno.
A sto je naj gore, ovo je jedna od onih popravki gdje je umjesana sentimentalna vrijednost pa kad se cuje cijena ima da splasne sentimentalnost :)

Još nisi upisao oznaku, možda ima gotov takav?

Puna oznaka CVISTM8S207RBT6, ispravio i u prvom postu.
Kako mislis gotov takav Stolle?

Programiran za ovaj uređaj. Možda može da se nađe. Ova zadnja slova bi trebalo da označavaju program, moguće i da grešim. Kod TV-a je barem bilo tako.
U ASWO je bio jedno vreme baš taj.

Pa gledao sam i tu opciju. To bi u ovom slucaju bilo T6, ali nigdje da nadjem sta znaci to T6 u oznaci.
