Pojačalo SONY TA-VA8ES "Protector" (reseno)

[robert]

Na displeju ispisuje "protector" ali kad izvadim jednu pločicu na kojoj je čip uPC2581 onda se upali normalno. Kad nije pločica unutra na jednom kanalu imam oko 10v a na drugom 0V. Svi tranzistori su cijeli ima 3kom NEN250 i 3kom NEP250, 2kom 2sd2494 i 2kom 2sb1625, ako ima neko shemu dobro bi došla.

[milan]

Sema izlaznog stepena.

[robert]

Dal možda postoji još koja verzija ova šema nije to

[milan]

Dal možda postoji još koja verzija ova šema nije to

Napisi oznake PCB sa ploca, ili te koja ti treba.

[robert]

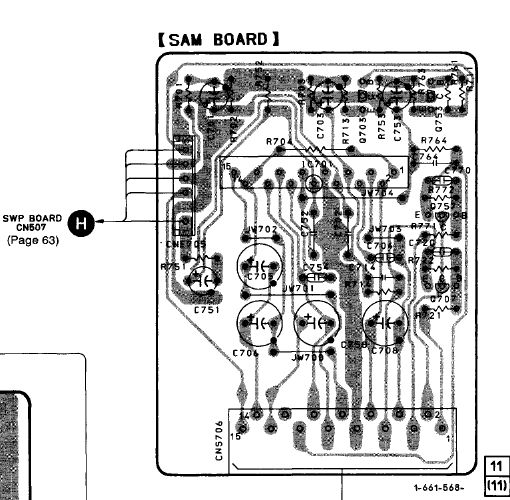

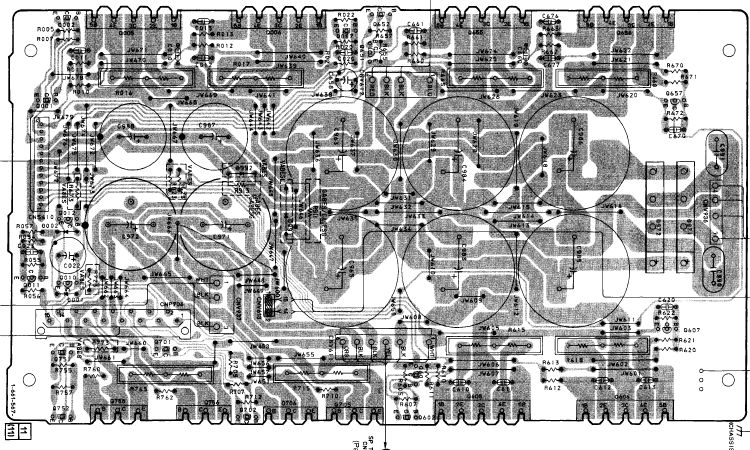

Na toj ploči su oni rekao bi tranzistori sa 5 pina NEP250 a na ploči piše AMP 1-661-547-11 i na nju je uštekana mala pločica sa čipom uPC2581 a na njoj piše SAM 1-661-568-11.

[milan]

Potrazicu pa ako nadjem, ova je za onu semu.

[milan]

Evo ove druge jos samo semu da nadjem.

[milan]

http://home.online.no/~espen-b/ta-e9000 ... S_serv.pdf
Na linku imas semu sa tim tranzistorima.
Nazalost nemam onu pravu koja ti treba, ako neko ima neka stavi.
Evo jedne slicne pa ako mozes da nesto iskombinujes od tih svih.

[fanzo]

deo šeme , izlazni audio stepen u prilogu.

[robert]

Probaću nešto da iskombiniram one slike pločica su točne takve. Na jednom kanalu imam na izlaz ka zvučniku 10vDC i sad sam skužio na ploči koji je to kanal jer prije su me zbunjivali releji jednostavno morao sam sve rastaviti.Hvala na trudu.

[robert]

Mislim da sam riješio, zamjenio sam STK 350-230 s jednog kanala na drugi i sad imam napon 10v na drugom izlazu i to na izlazu iz stk na 5 i 6 pinu, a i kad izvadim stk van pojačalo proradi.
