Gorenje kerting A100 shema?(reseno)

[lnicks]

potrebna mi je sema za pojacal a-100,izgoreli su neki otpori na ploci,naravno zajedno sa izlazima.
hvala
poz.

[zozontv1]

Nije, valjda, na oba kanala?

[lnicks]

Yup,na oba kanala isti otpornik,grejao se mnoooogo vremena,boje ne postoje,a vrednosti su razlicite i bezveze,inace oznaka otpornika je 29 na oba kanala

[lnicks]

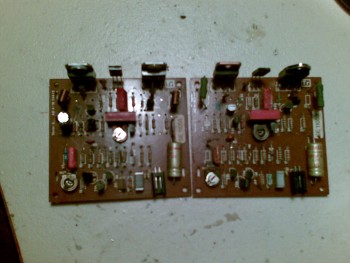

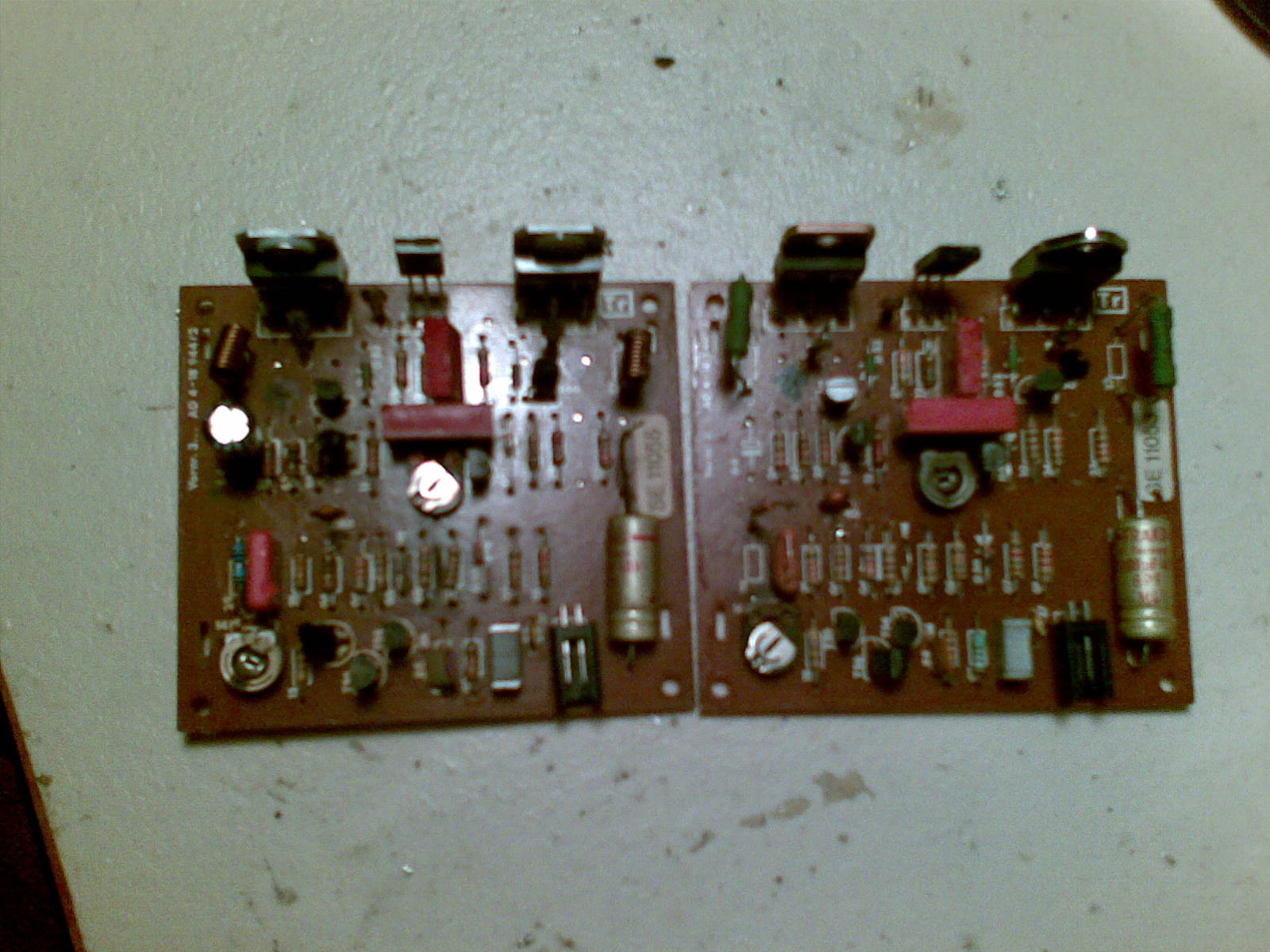

Pojacalo je reseno-izbaceni pojacivaci sa bdv64-65,montirana 2 modula sa TDA7294

poz.

[fanzo]

auu pa taj TDA mu nije ni primirisati.

[buzdumra]

moglo bi da se mozda zakaci na njegove orginal trandze
daj semu kako si povezao

[lnicks]

Krenuo ja prvo da sredim postojece pojacalo,odrali me u itc-u za izlaze,precrtao semu,krepali su otpori u onom kolu na izlazu 1-10oma+100n na masu-zamenim sve,premerim sve ostale elemente,za svaki slucaj umesto osiguraca stavim otpore od 30oma-10W....OOOOOprezno upalim,poce mi se dimiti jedan otpornik....ja bolid pratim oznake(nekog prethodnog kolege) i obrnem elko od 100u,sredim to,ponovni start...trt krepao bdv64 polako gubim strpljenje,zamenim izlaz-opet sve razvalim izmerim,sve OK,ukljucim...merim struju...polako rasteeeee...dok ga iskljucih...krepala oba izlaza...i PORED zastitnih otpornika...

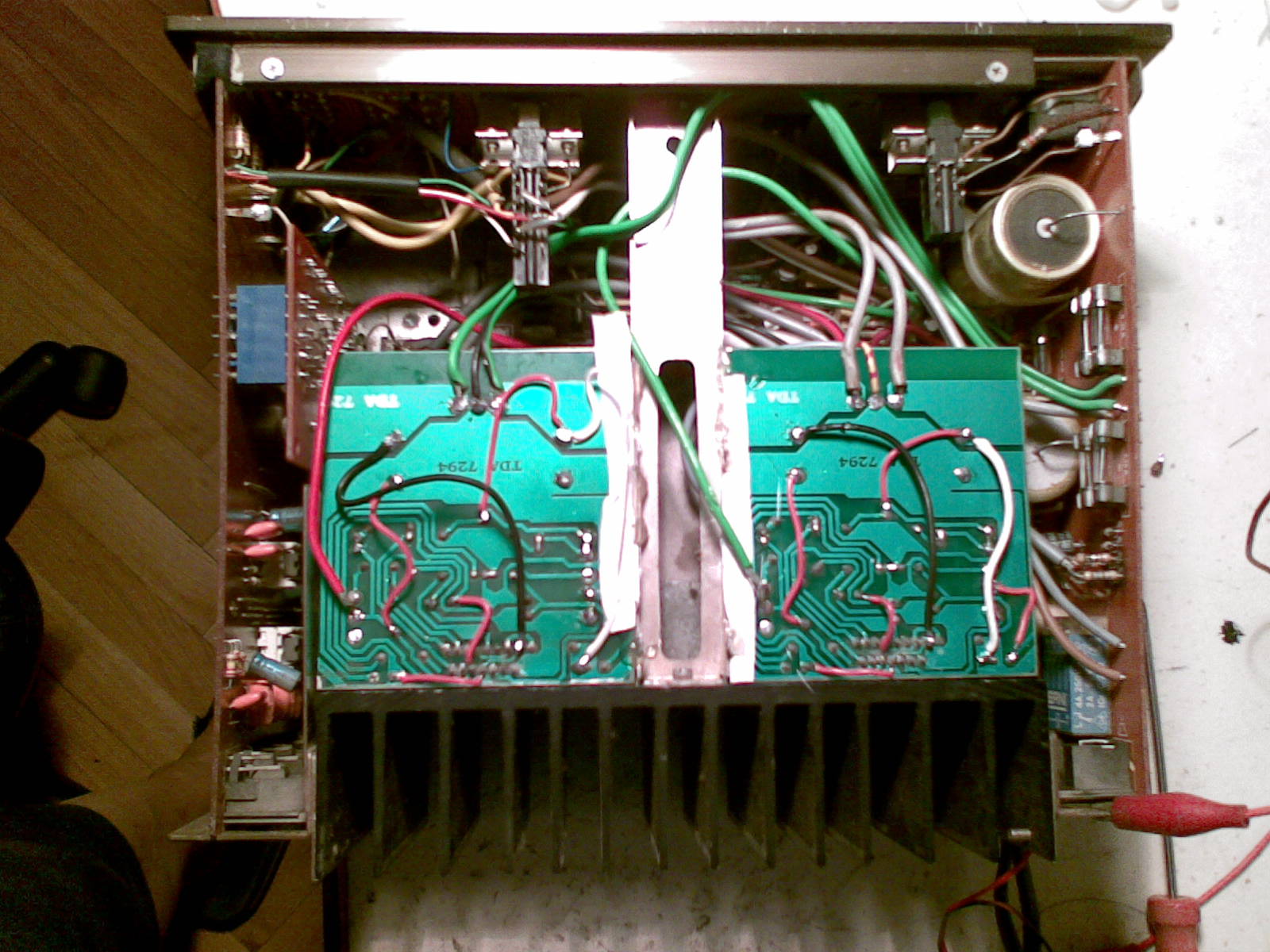

Onda sam totalno popizdeo..pocupah oba modula,odnekud iskopah ove sa TDA i radiiiiii

pojacalo ima napajanje 2x30v,tako da je idealno za ovo pojacalo

Ako vas jos sta zanima ..tu sam

poz

[fanzo]

Ovo pojačalo se popravlja na sledeći način:
Kada je crkao jedan od izlaznih tranzistora (PT6067/PT6068=BDV64/BDV65) , obavezno promeniti sve tranzistore na bloku bez proveravanja instrumentima. Diode premeriti, mada bi ih bilo najbolje odmah menjati bez merenja , ali ovo nije kritično..u principu i diode se menjaju. Otpore proveriti i zameniti po potrebi..ako su potamneli obavezno ih menjati bez obzira na ispravnost. Oba trimera obavezno promeniti na monobloku. To je ceo posao koji treba da se odradi.
Sledeće je da se pripreme 4 nova osigurača na modulu sa strane (ako su crkla oba kanala). 2 osigurača rade u jednom mono bloku. Jedan je za pozitivni, a drugi za negativni napon napajanja.
Sledeća faza je da se podesi mirna struja i nula volti na izlazu. Montirati osigurače samo za jedan monoblok u fazi podešavanja.
Izvaditi jedan osigurač i umesto njega priključiti miliampermetar, VOLUME postaviti na minimum ili kratkospojiti ulaz u monoblok......sa trimerom na poziciji "A" podesiti 15mA (ne ići preko 20mA). Prikačiti zvučnik i sa trimerom na poziciji "V" podesiti NULA volti na zvučniku...proveriti još jednom mirnu struju...ako je sve ok...vratiti osigurač i testirati pojačalo u normalnom režimu. Sve će raditi bez problema.
Mirnu struju na oba bloka podesiti na istu vrednost.
Servisirajući na ovakav način nisam nikad imao slučaj da su se otpornici ugljenisali i nikad nisam imao potrebe za šemom.
Ovo pojačalo bi trebalo da gura na nekih 50W (60) sinusa po kanalu ..i radi poprilično "tvrdo" ..ne znam šta stavljaju u te lowcost TDA čipove ali nikada, bar meni nisu svirali lepo.
U svakom slučaju fino si to i lepo završio.

[fanzo]

Jes da je ovo pojačalo staro i da je kućište ružno ali slobodno se može reći da svira mnogo bolje od velike većine današnjih pojačala na tržištu. U današnje vreme se mogu naći pojačala deklarisana po kanalu na 100 i više vati...ali to nije ni blizu u stvarnosti. Tek su zvučne kutije teški očaj ...sa "zvučnim" imenima ...rekao bih kineskog porekla ..skoro da se kvare kao što se gaće menjaju.

[lnicks]

Slazem se za kvalitet,ali s obzirom da je cena popravke 2000dinara max,a itc-ovdi me odrali za izlaze 183din/kom,Sprint-ovci nisu imali BDV64,i sada se bojim da stavim na papir.....koliko me izadje zabava
Da neko je ranije cackao po pojacalu,vidim par novih otpora,tranzistora,ko zna da li su dobre zamene,jedan kanal ima "emiterske"otpore a drugi malo lak zice u zavojnici(lici da je original)sve u svemu bez dokumentacije malo veci posao za sitne pare,zar ne

poz

[banebg81]

Ja imam taj gorenje ali sa oznakom PA102 (to je samo pojačalo snage, ekvilajzer tj pred pojačalo je odvojeno ali se napaja iz pojačala) i svira ludački dobro.

Tranzistori u izlazu su BDV64 i 65 ali se može staviti lagano BDW83 i 84 (naravno C). Pošto mi je ono bili za "učenje" stavljao sam i BDV66 i 67 ali zbog drugačijeg kućišta morao sam da malo "brusim" šasiju ali uglavno radi NORMALNO.

Ima 4 tranzistora po kanalu a napajanje je ako se ne varam + - 45V

Voleo bih ako neko ima kompletnu šemu za taj uređaj, da imam za ubuduće :)

oznake su
PA102 - pojačalo
PE102 - ekvilajzer
T102 - tjuner
C102 - dek

hvala svima
pozzz

[benzoli]

Na stranici Wegavision HiFi Archiv se mugu naci Kortingove seme i mnoge druge.
