Gorenje Chassis G2 PLL Tunning Problem (RESENO)

[cacko85]

FIRMA: GORENJE
MODEL:
CHASSIS(oznaka šasije): G2
PCB(oznake na štampanoj ploči): N/A
MCU(procesor): SDA2084-A007
EEPROM: SDA2526
VERTIKALA: TDA8170
AUDIO: TDA2030
VIDEO: TDA3562A
DEF: TDA8185
SMPS (mreža): TDA4601
FBT (vn trafo):
TUNER:
KVAR: Trazenje Kanale
OPIS KVARA:
Znaci TV radi, ima snjeg na ekranu ali ne trazi kanale t.e. napon na varikap u TUNER-u ga nema od PLL plocu. Dispay pokazuje sve korekno, kad uklucish traznje t.e. prefrlish na "CH" kanale na display se menjaju ali napon za varicap ga nema "VD" (kao sta je na shemu pin oznacan) je 0V. Svi naponi na ulaz u PLL su prisutni i OK 5V, 33V, 12V, SDA, SCL. PLL menja band kad premine soodvetnih kanal za VHFI, VHFIII, UHF BAND. Probao sam sa ispravni TUNER SHARP isto koi ima i konektor na drugi stranu, on je mali od onaj standardni, i slican je na onaj shta se ugraduju u SAN 20BRC, ali opet nishta. Kad otkacim jedan pin koi dolazi od komandni modul (SCL ili SDA) napon VD se kaci na 33V ali opet se ne menjuje kad menjash kanale (shta i ne me cudi jer nema BUS). Napon na pin 18 od SDA3202 je 0.7 shta ga ukljucuje T254 i nosi VD pin od tuneru na GND. Menjao sam tranzistor i ako je pokazuvao da je ispravan, menjao kristal 4MHz ali opet isto. Sumnjam na SDA3202. Nemam DUMP da probam da ne brljavi neshta I2C. Dal je neko imao slican ili isti kvar i shta mislite za ovo.

[fanzo]

Zameni SDA3202 = TSA5511
Mada bi trebalo na VT izvodu tjunera da bude +30V kada je SDA u kvaru

[cacko85]

Ma nije mi problem da nadzem original "SDA3202-3".
Samo me cudi to shta ni je to neki koi zna sta ti processor pa da pola radi a pola ne. Zato shta "BAND Selection" radi. I kazem da negovi (na SDA3202 pin 18) izlaz ima 0.7V shta activishe tranzistor T254. Kad je iskljucan ako merish otpor na pin 18 prema napajanje na SDA3202 ili GND nema nishta (ni je probijen) kad otkacish SDA bus taj 0.7V ga nema i ondak VD je 33V. Shta znaci da ipak reagishe na I2C bus. Tuner sam menjao sa ispravan od neki Melectronic i opet isto. Jednash me je zezao na jedan SAN20BRC VD je bil 30V bilo je do TUNER, ali ovde i sa vezani i sa odkaceni onaj kabel od zadnjom delu TUNER-u VD se ne menja . Ima li neko DUMP da probam ali ... sve je moguce

[nec]

Zameni ti slobodno SDA kako je Fanzo rekao (i resices problem) to je standardni kvar u G2

[vlatkocopa]

Do sada,bar kod mene je uvek bio problem SDA...

[cacko85]

OK, zameni cu pa javljam za neki dan shta je bio.

[tom]

Ovaj neće raditi....

[vlatkocopa]

...Bas zbog slicnih plagijata mislim da je TSA5511 sigurniji...

[Stolle]

Čak se i vidi da ne valja.

[spagagz]

...Bas zbog slicnih plagijata mislim da je TSA5511 sigurniji...

Samo sto TSA zna da neradi na 21kanalu.Najsigurniji pokazatelj da navalja SDA ili TSAili neki drugi djeljitelj ferkvencije je da prikopcate signal generator postavite ga u krajnji desni polozaj iza 12 kanala i mjenjate kanale na tv-u,bez obzira koji kanal prebacite uvijek vam stoji neki signal.

[micki]

Pozdrav
i sta bi , jesi ga resio , najbolja varijanta je da stvavis SDA sa neke sasije mada moze da radi i ovaj TSA . Ja sam tu svojevremeno radi probe "potenciometarski" menjao varikap napon da vidim da li mi je tjuner u redu , znaci od 33V otpornik 4K7 pa poti 10 K ,srednji kraj potija na varikap tjunera. E da i jos jedan detalj , da ti nije slucajno stampana veza u prekidu izmedju pll ploce i tjunera .

[cacko85]

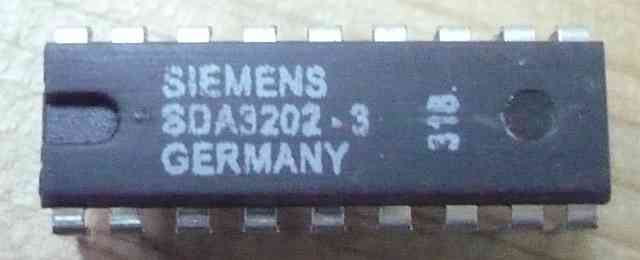

Evo danas sam dobio delove SDA3202-3 i TSA5511, nazalost ona SDA je bio kao ono shta Tom je rekao i ne radi, a sa TSA radi.
A da to sa potenciometrom ja vec odamna isprobujem tuneri, imam jedni viseobrutni potenciometri od neki TV (izbacio sam od neki TV na dugmeta) za precizno biranje stanice.
Ali kod ovi tuneri ni je moguce da budesh 100% siguran zato shta jedan SAN me je zdravo zezao dva dana isto ni je radio PLL kolo ali varikap napon je bio 32V do kraja a ne kao tu 0V. Isprobao sam tuner sa potenciometar i radi vashta stanice i kvar sam trazio na kontrolni modul kad ono da bude TUNER a na potenciometrom radi
E sada imam problema jer napon sa svetlo je 0V, nemam daljinac da vidim dal je namalen, donesao sam vanski napon od 3V i TDA radi ok je ali od komandni modul nema napon, probao sam sa neki univerzalci ali neko nece da uhvati koda, cekacu da vidim mushterija dal ima neki daljinac za ovi.
