TV ELIN 2806TTXT (REŠENO)

[DSsasa]

FIRMA:ELIN
MODEL: CTV-2806TTXT
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):TH-P1008
MCU(procesor): TDA9351PS/N3/3/1997
EEPROM: 24c08
VERTIKALA: LA78040
AUDIO: AN7823
VIDEO:
SMPS (mreža):
FBT (vn trafo):BSC26-F6030N
TUNER: ET-551-EV100K
KVAR: Prekida ton
OPIS KVARA: Ton se gubi povremeno, nema pravila kada i kako. Kao da pogresi pri sistemu(BG/DK) i to u toku rada. Medjutim isto se i preko AV ulaza. Probano zamenom dampa, tonskog kola kao i filtracije napona ka tonskom stepenu. Bez uspeha.

[cubica]

pogledaj PM.

pozz,

cubica

[enis.tz]

pogledaj u momentu kada neradi dali imas napon izmedu 3 i 5 volti na pinu 5 sa AN7823
pin 5 bi trebao da bude stby ako me secanje sluzi kontrolisan sa procesora imao slucaj da gubi kontrolu isti simptomi su bili kao kod tebe. ja sam presekao stampu i doveo napon na pin5 sa stabilizatora 5 V i jesam dodao otpor 150 0ma seriski..stim da je onda kolo uvek upaljeno ali eto.

[cubica]

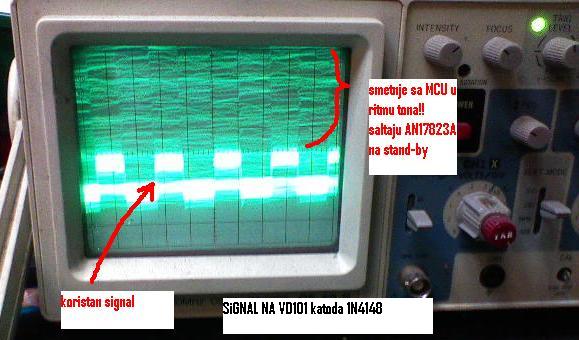

problem je sto se na signalu koji gura AN u stand-by, javlja interferenca sa realnog tona (za sada ne znam zasto ali je iz pravca MCU)!!! AN bude nesvesno gurnut u stand-by i ukljucen mute kao da prebacujes sa programa na program pa imas mute za trenutak ili kao kad si na rasteru ali se drugacije resava..barem kod mene

pozz,

cubica

[DSsasa]

Problem je rešen zahvaljujući kolegama cubici i enisu i ovm prilikom im se zahvaljujem na savetima!

[nec]

Ujedno ti ukazujem da se RESENO dopisuje u prvi post u naslovu (nadam se da ces ispraviti) pozzz

[Stolle]

Eto primera za sve ostale. Kad se teme postavljaju kako treba, onda se i mnogo brže dolazi do rešenja. Tu mislim na sve tvoje teme do sad.
Što se mene tiče, tebi je mesto u onom drugom delu foruma, ali ti sam vidi i odluči. Mislim da se nećeš kajati.

[cubica]

Teram ga i ja i jos jednog njegovog imenjaka i isto iz Pirot, ali mi se jos vrgaju
