tv trion model fx21c54, shema? (reseno)

xipsilon · Post napisao **xipsilon** » 12 Apr 2010, 20:15

trion tv
fx21c54
sasija: sh2294v
mcu: st92195c3b1
eeprom: 24c08
audio: tda7057a

nema napona na sekundaru smpsa, na primaru mjereno na elektrolitskom kondenzatoru 400v/100uf, oko 320v., na smps tranzistoru c5287 napon iste vrijednosti ali bez oscilacija mjereno izmedju baze i emitera.
Moze li shema ?

milan · Post napisao **milan** » 12 Apr 2010, 20:45

http://www.fanzo.org/forum/viewtopic.php?p=94338#p94338

xipsilon · Post napisao **xipsilon** » 13 Apr 2010, 06:40

hvala!

Post napisao **toce** » 13 Apr 2010, 11:36

xipsilon je napisao:hvala!

Kako si resio problem sta je bilo

xipsilon · Post napisao **xipsilon** » 16 Apr 2010, 20:26

pozdrav,

rijesio sam problem oko ovog tv-a, mada mi je trebalo malo duze da nadjem kvar.

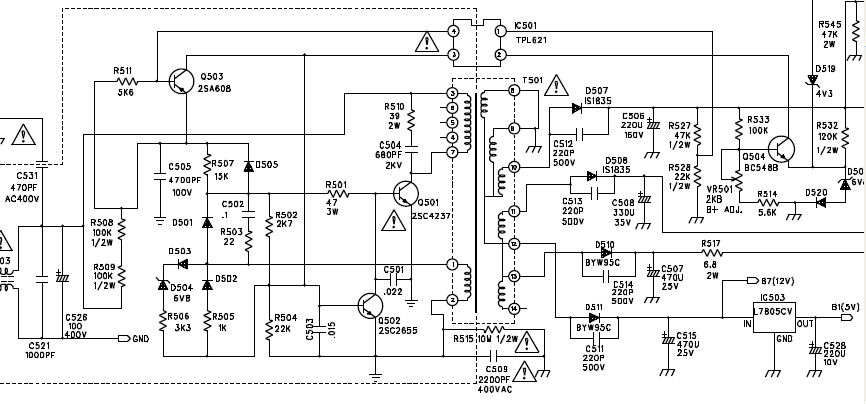

U stvari bio je jedan od dva 100 komska otpornika na shemi oznaceni R 508 iR 509, ( odmah iza elektrolitsko g kondenzatora 400v/100uF.
jedan od njih je pokazivao vrijednost vise od 20megaoma.
ubacio drugi otpornik i tv proradio.
