LG 29FS4RLX Crn ekran sa 3 crte zelena,crvena, plava*RESENO*

[stojkePN]

FIRMA: LG
SALES MODEL: 29FS4RLX
MODEL: 29FS4RLX-ZG
PRODUCT CODE: 29FS4RLX-ZG.AUHLLCP
CHASSIS(oznaka šasije): CW62A

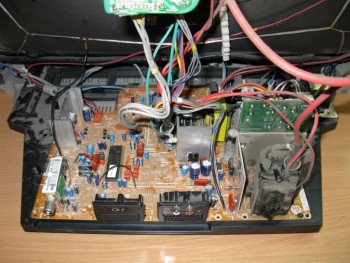

PCB(oznake na štampanoj ploči): 68709M0703D(0) MAIN 060525 K.T.S GAME/PIP READY
MCU(procesor): TDA12021PQ/N1F00 SD9952.1 CG1983 ZSG0630 (Nalepnica: 3.22V/88D1)
EEPROM: Atmel630 24C16A
VERTIKALA: TDA4863AJ
AUDIO:
VIDEO: TDA6107AJF/N1 (RGB IC na CRT ploci)
SMPS (mreža): STR X6556
FBT (vn trafo): BSC29N2464 060925Y-41 6174V5003W
TUNER: 6700MF0018A TAEA-G011D .609A0416 M610305-00236 ETB30770116 6OS07220-MI-8
KVAR: Crn ekran sa 3 crte zelena,crvena, plava
OPIS KVARA:
Musterija kaze da tv posle par minuta od kad se upali pocrni ekran i izbaci crte.Kad je TV donesen radio je oko 5 min normalno BEZ IKAKVIH PROBLEMA i par puta trepnuo i onda je sve crno osim sto ima 3 linije u boji u gornjem delu ekrana. Linije su plava zelena i crvena. Pokusao sam da cimnem na G2 ali nista nisam dobio. Prelemio sam celu plocu i CRT i kad upalim slika posle par sekundi ode u crno sa linijama u boji Zamenim IC TDA6107AJF/N1 na CRT ploci kad gle cuda tv proradi. Rekoh da vratim stari ic jer nisam slikao kako se kvar manifestuje da bi ovde postavio kao info kad posle radi i sa starim TDA6107AJF/N1 Ostavim ga 6-7 sati radi bez problema. Sutra upalim odmah posle par minuta crn ekran sa linijama u boji. Vratim novi IC kad ono ista stvar crn ekran sa linijama u boji. Promenio sam elektrolite oko vertikale, ispitao blokove, ispitao diode jedino otpore nisam sve iskontrolisao. Zamenio sam KIA455P koje sluzi za EW ali nista. Nema pravila nekad dok je slika crna sa linijama pokusava da otvori sliku ali trepne do pola ekrana u gornjoj polovini na 1 sec i nece a to moze da vidite na snimku. Ne pomaze nikakvo uvijanje ploce uvijanje CRT ploce i sitno cukanje po ekranu u nadi da se krije neki prekid ploce. Ima li neko ideju u cemu moze da bude problem

Movie.rar

Snimak defekta

(2.84 MiB) Preuzeto 293 puta.

EDIT Naponi na CRT ploci na cokli

BK 187V
RK 188V
GK 175V
G2 329V
HT 4.46V

[stojkePN]

Nisam zamenio vertikalu da probam i to. Da li mogu TDA4863AJ da zamenim sa TDA4864AJ

[milan]

TDA4863AJ je jaci od TDA4864AJ
TDA4863AJ Deflection output current (pin 5) 3A
TDA4864AJ Deflection output current (pin 5) 2,5A
Da je manji ekran moglo bi, probaj na kratko radi diagnostike.

[miodrag popovic]

Jel ima tona za to vreme?Ako nema ni tona skoncentrisi se na procesor.
Spoji ga sa drugim TV-om preko SKART-a radi dijagnostike
U bazi imas puno tog...

[stojkePN]

Ton je normalan svo vreme i tv reaguje na komande.

[toce]

Pre neki dan sam imao isti TV sa istom kvaru zamenio elko C304 = 100mf i otpornik R303 = 240 oma ispod hladnjaka vertikale i ic TDA4863AJ ( Obavezno proveri otpornik R303 = 240 oma )

[stojkePN]

Hvala vam na savetima ako stignem sutra da odradim preporuceno pa javljam rezultate

[SaleSk]

Meni deluje kao da je neki prekid stampe...

[Mcu]

Problem tije u vertikali ili Ic ,napajanje,elko ili neki prekid.
Pozdrav

[stojkePN]

Pre neki dan sam imao isti TV sa istom kvaru zamenio elko C304 = 100mf i otpornik R303 = 240 oma ispod hladnjaka vertikale i ic TDA4863AJ ( Obavezno proveri otpornik R303 = 240 oma )

Otpornik R303 = 240 oma je dobar pa ga nisam menjao. A i pregledao sam sve ostale otpore ispod hladnjaka vertikale kojima nisam mogao da pridjem i oni su ok.

Kondezator C304 = 100mf sam zamenio iako je na istrumentu ok.

Vertikalu TDA4863AJ sam zamenio novom i tv radi za sada ali se hladnjak poprilicno greje da je vec prevruc da se zadrzi prstom sto me malo i zabrinjava ali mozda tako treba . Slika je bez ikakvih deformiteta.

[kisko]

I kod ovih kineskih chassis nakon zamene vertikale takodje bude vreo hladnjak,ocigledno nisu fabricki odradili kako treba...nek te to nebrine naravno ako si zamenio elektrolite iz napajanja vertikale.Cesto se zacudim kako to uopste radi,donesu tv radi drugog kvara,namestim to i posle pregleda vidim da se vertikala greje podosta,zamenim elektrolite oko nje i ista stvar, no to radi bez problema.
Kod takvih simptoma kao sto si imao ili je uzrok vertikala ili taj otpornik koji se krece oko 200 oma u zavisnosti od chassis,cesto bude i zbog hladnog lema na njemu.

[micki]

Pozdrav
pazi ovako ja sam imao istu situaciju pre nekog vremena , e sad ono sto je kod mene bilo primetno je da uvijanjem stampe tv ili dobije sliku ili zatamni .Tako da sam problem resio sa detaljnim prelemljavanjem ploce ,a sto se tice grejanja vertikalnog IC to je normalno , hladnjak je izuzetno topao da nekazem prevruc.

[stojkePN]

Tv je otisao vlasniku Pisem RESENO

HVALA na pomoci :kolege:
