Vivax Imago TV2921PF-RESENO-

[milans01]

FIRMA: Vivax
MODEL: TV-2921PF
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči): GBJL7.820.062
MCU(procesor): TDA9351PS/N3/3
EEPROM: 24C08
VERTIKALA:
AUDIO: TDA7057AQ i sound procesor TDA9359
VIDEO:
SMPS (mreža): CQ1265RT
FBT (vn trafo): BSC27-0501AD (malo se slabije vidi<al mislim da je tacna oznaka)
TUNER: AVT5/R100
KVAR: Nema ton...
OPIS KVARA:
Problem je sa tonom.Skoro da se necuje nista,malo tiho suskanje i pucketanje,ka da pricaju kroz trubu..Nije do elkica oko pojacala,a dovodio sam i spoljni signal direktno na sam TDA7057,radi izlaz ok,kao i kontrola jacine sa procesora. Jedino sam nasao jednu diodicu 1N4 na poziciji D601 na 14v, posle zamene sve je isto.. Da li se neko susreo sa ovakvim problemom,na dosta tih tv-a dovoljno je samo promenuti naduvane elektrolite,al u ovom slucaju nije do toga...Da me mozda ne zeki taj soundproc.TDA9359??

[nec]

A kakav je ton preko scarta

[milans01]

Probao,ista stvar i preko skarta

[nec]

Pre nego odes na TDA9359 probaj kakvo je stanje sa svicerima za AV HEF4052 (da ti slucajno tu ne gusi signal)

[milans01]

Probacu i njih danas,njih imam,9359 nemam.Bar cu smanjiti krug,javim sta sam uradio..

[milans01]

Eee jebga,ja imam HCF4053BE,a bio sam ubedjen da su 4052BE..Moracu se snaci da prvo njih probam,nisam jos ni pokusavao zvati prodavnice da li uopste ima za kupiti TDA9359

[cacko85]

Ma skini datasheet za 4052 i vidi gde ide audio signal i prespoj sa katkospjnika samo za probu. A ga ima u dosta shasijama proveri u neki rashodovan.
Ne znam dal je od ti shasijama ali na neki kinezi ima tranzistori (BCxxx) za MUTE koi ulzani signal u TDA7057 vode na GND i prigushava, e na ti tranzistori ima jedan elkic koj stoi na baza e taj elkic cesto zeza.

[milans01]

Probam danas pa javim sta se desava

[milans01]

Probao sam oba HEF4052,ista stvar.Probao sam i ona dva BC548 i BC558,nista...

[cacko85]

Pocni od ulaz AUDIO pojacavaca (TDA7057) prati signal i vidi gde se gubi, ovako samo nagadzamo.

[milans01]

Oket..Probacu redom,a u medju vremenu cu poruciti sound proc.TDA9359 jer nije skup,pa i ako nebude do njega,nek stoji za ovakve slucajeve za probu,valja takve delove prve eliminisati kao neispravne,onda mi je lakse vaditi i blokove redom..

[vlatkocopa]

Imao sam isti slucaj....sa izvadjenim BC radi...

[milans01]

Reseno na naj jeftiniji,a bogami i naj brzi nacin,a covek pristao i odlicno..
Jednostavno sam zaobisao sound procesor TDA9359 kao da ga nije ni bilo..Do njega je 100% jer sam doveo signal sa laptopa na izlaz proc. ton ok,a na njegovom ulazu(da ide signal preko proc.),tona nema i isto je kao sa tv-a.Jednostavno levi i desni kanal sam spojio na ulaz pojacala,kontrola radi,jedino je izgubio podesavanje basa,visokih i balansa,to covek kaze da nije ni znao da ima
a ne mora onda imati ni nadalje,a ja da necekam deo 3 nedelje,nemogu uci u servis od guzvaje,jedino napolje da ih sutam,odgovara mi da sam ga se pre resio..
Hvala svima,pozdrav..

[spagagz]

Da ne otvaram temu,interesuje me koji je tranzistor u HIS-u na ovoj shasiji?Tv je dosao bez tranzistora.

[Stolle]

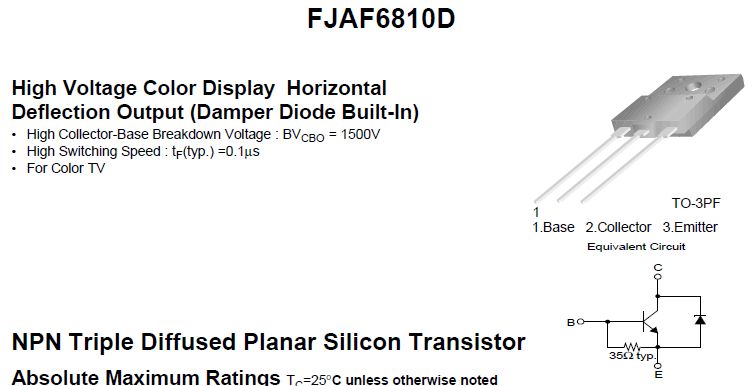

J6810D, odnosno FJAF6810D.

[spagagz]

Hvala,probao sam bu2508,ali crkava.

[Stolle]

Ne može BU2508, nema Rbe i diodu. Ali nije kritičan u svakom slučaju, probaj sa nekim drugim.

[spagagz]

Pregledao ostalo,sve ok.Sutra idem u BG pa cu tamo potraziti tranzistor.Tv je radio par minuta sa BU2508,i slika je bila uredu.Hvala na pomoci.

[cacko85]

Stavi jedan otpor nadvoreshni kako Rbe (35ohm), i jedna dumper dioda BY228 i treba da radi u slucaj da ne najdesh original.

[spagagz]

Probacemo neku kombinaciju ako nenadjemo original,ali prvo jednu sedmicu odmora .
