Telefunken FS530V sasija ICC8 nema stand-by-RESENO

[tatamin]

FIRMA:Telefunken
MODEL:FS530V
CHASSIS(oznaka šasije):817A ICC8
PCB(oznake na štampanoj ploči):
MCU(procesor):
EEPROM:
VERTIKALA:
AUDIO:
VIDEO:
SMPS (mreža):TEA2261,BUH515
FBT (vn trafo):
TUNER:
KVAR:Nece da startuje
OPIS KVARA:Tv dosao sa neispravnim tranzistorom BUH515. U primaru zamenjeni svi elektroliti BUH515,TEA2261, u sekundaru zamenjeni elektroliti na +Us (+145V). Nemogu da dobijem stand-by pa normalno ni da staruje.Da li neko poznaje ovu sasiju treba mi pomoc.Hvala unapred. Pozdrav

[milan]

CHASSIS(oznaka šasije):418C, ICC8
Kod prvog startovanja na glavni mrezni prekidac dobije se kratko vreme stand-by napon, da bi taj inicijalan
napon ostao moraju biti zadovoljeni uslovi na tranzistoru TP69 BC547C.
Ako nemas taj inicijalalni napon onda ti je nesto u kratkom spoju u samom coperu.
Ako pocne da radi pa izgubi napon, onda je reagovala zastita (horizontala ili vertikala) i ponovo se moze startovati samo na
glavni prekidac i tako u krug.
Kod tih televizora najcesci uzrok je sam HIS odnosno trafo.

[tom]

Otpore prema gnd (masa) u liniji emitera od BUH515.
Jeli TEA2261 novo i "sigurno" , bilo bi dobro da probaš to kolo sa ispravne šasije.

[tatamin]

Proveravao liniju za tranzistor TP69 nisam nasao neispravnost,videcu dalje sta mogu,a sto se tice IC-a TEA2261 ono je novo,a isto se ponasa kao i staro.

[tom]

ICC8 DEAD 1.6A FUSE BUH515 CHOPTR ; DP50 BY399 KIT WHICH INCLUDES PARTS + CP29 2N2,TEA2261, CP55 220µ & VARIOUS DIODES
ICC8 DEAD 10V STBY 6V AT TV06 IV01
ICC8 DEAD 1A6T+CHOPTR BUH515 CAUSE ON/OFF SWITCH ARCING.
ICC8 DEAD 1T6+CHOPPER(BUH713 NOR ISD)+DP50(BY399) POWER OP+TEA2261.
ICC8 DEAD 2AT+BUH713/BU508DF CHOPTR+2200PF(2N2)1600V.
ICC8 DEAD 2AT+CHOPPERTR BUH515(1500V8A60W)+3N3F1000V SNUBBER.
ICC8 DEAD BU508AF LOPTR+RP62 +TDA8178FS + DF16
ICC8 DEAD BUH515 CHOPTR, DP50(BY399)+ CP29(2N2),TEA2261, CP55(220UF)
ICC8 DEAD BURNUP LOPTR(2SD1546/BU2508AF) +CL21(11NF1K6V) LOC424
ICC8 DEAD BY397 13V SUPPLY RECT DL13
ICC8 DEAD FUSE BUH515 CHOPTR DP50 BY399 CP29 2N2, TEA2261, CP55 220UF
ICC8 DEAD HUM 145V AT LOPTR, NO LINE DRV POWER RP62 +TDA8178+DF16
ICC8 DEAD LOPTR 2SC1546 + TL17(BSR51) DRIVER CAUSE=DF16(BA157).
ICC8 DEAD LOPTR BSR51,TL17 +DF16 BA157 CL21 11N5
ICC8 DEAD LOPTR RP62+TDA8178FS+DF16.
ICC8 DEAD LOPTR TL19 CL21
ICC8 DEAD NO 320V REACHING CHOPPER TR RP01 & 02 1R2 ; CP04 4N7 1KV ACROSS MAINS RECT
ICC8 DEAD NO 320V RP01 RP02 1R2 CP04 4N7 1KV ACROSS MAINS RECT
ICC8 DEAD NO STBY LED BRIDGE HAIRLINE CRACK AT SOLDER PAD OF DP65 (24 VOLT RECTIFIER FEEDING LINE DRIVER)
ICC8 DEAD NO STBY LED DP65
ICC8 DEAD RED LED DL18(1N4148)
ICC8 DEAD RED LED OK FOCUS ARCING DAMP
ICC8 DEAD TL17(BSR51/BC879 DARLINGTON) LINE DRV
ICC8 DEAD TV06 IV01

Proveravao liniju za tranzistor TP69

Valjda proveravao liniju za tranzistor TP29
Dali si menjao CP22 od 470mf koji je vezan na 16 pinu od TEA2261 i treba da ima napon od 13,5V i koji se nalazi između hladnjaka za TP29 i mrežnog trafoa (teško se primećuje)...

[tatamin]

Promenuo sam sve elko kondenzatore u primaru pa i CP22, kontrolisao instrumentom sve otpore po semi se sve slaze osim napona na pinu 16 TEA2261. U toj tacki mi je napon od 8-10V (varira) isto tako se ponasao i sa starim integralcem. Tranzistor BUH515 sam pokusao da zamenim sa BU2508DF, 2SC4542 i sa orginalom ali ponasa se isto. Proveravao i sekundarnu stranu otkacinjo HIS (sijalicu 60W) i vertikalu kao i liniju za regulaciju Us(145V)i nisam nasao neispravnost ili sam nesto prevideo ili postoji mopgucnost da je ne ispravan mrezni trafo LP36.

[tatamin]

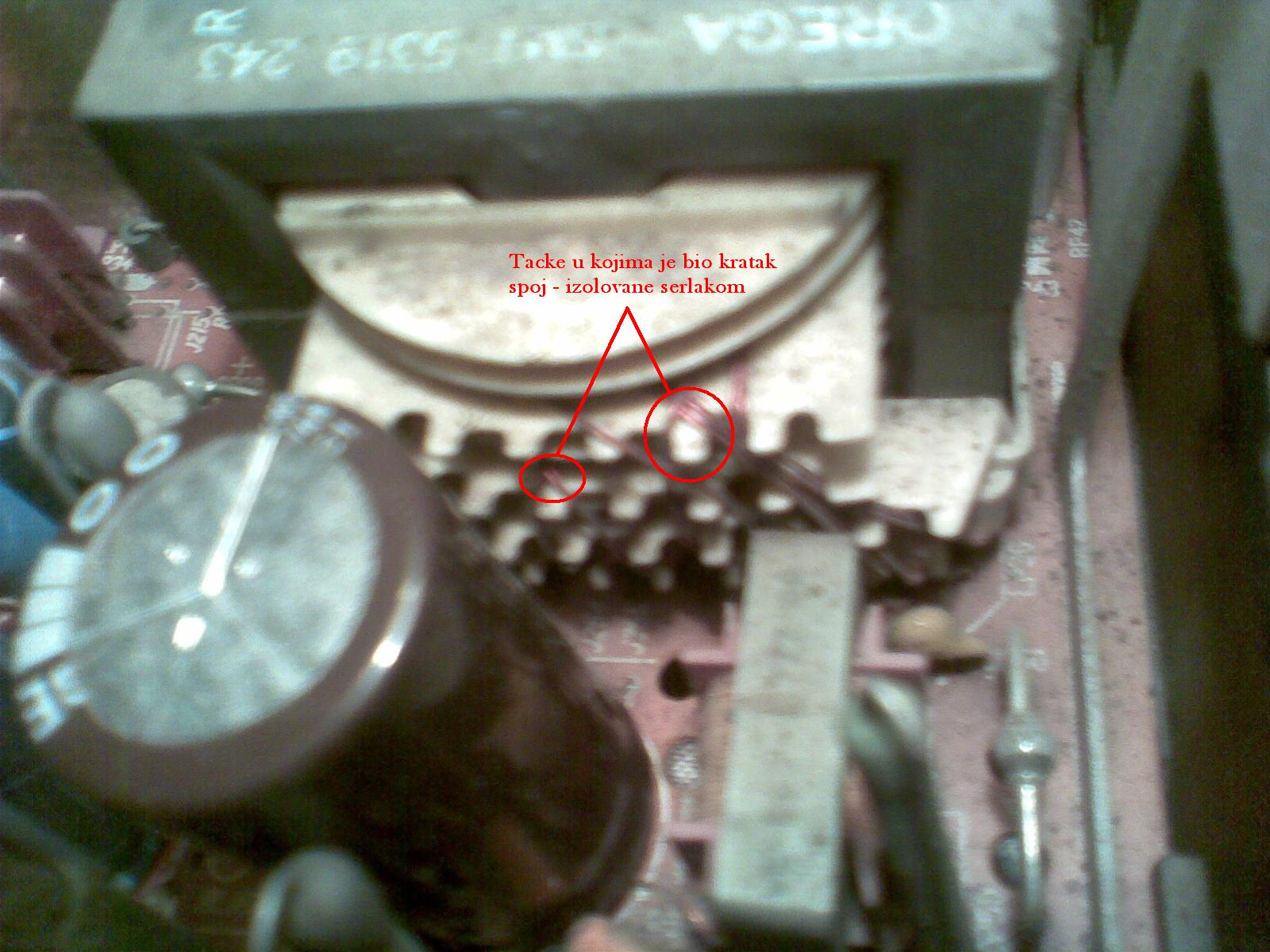

NEVEROVATNO ali to je sto je. Na mreznom transformatoru izvodi koji idu jedan preko drugog da bi bili prikljuceni na izvode od 12 do 22 (sekundar) su bili u kratkom spoju u delu gde dva kalema (izvoda) prelaze jedan preko drugog na plasticnom telu. Neznam koliko sam objasnio? Hvala svima.

[milanpredic]

Hvala na objasnjenu, pokusacu

[Stolle]

Šta ćeš da pokušaš?
