Philips 28PT800B00 FL1.17AA Ima ton i teletext nema sliku

[Japanac]

FIRMA:Philips
MODEL:28PT800B00
CHASSIS(oznaka šasije):FL1.17AA
PCB(oznake na štampanoj ploči):
MCU(procesor):SAB80328N
EEPROM:24c08CB1
VERTIKALA:TDA3654Q
AUDIO:TDA1521Q
VIDEO:TDA4680
SMPS (mreža):ON4827
FBT (vn trafo):HR6607
TUNER:3122 237 10691
KVAR:Ima ton,teletext,nema sliku sa tjunera niti sa video ulaza
OPIS KVARA:Tv radi sve normalno ulazim u meni,trazim kanale,pojacavam,menjam programe i sve ostalo,ali nema slike.Ton je prisutan kao i teletext,ali slike nema ni sa tjunera ni sa video ulaza.Menjao sam damp,prelemio obe ploce,kao i digi box,ali i dalje ista stvar.Da li je neko imao ovakav kvar na ovoj sasiji.Pozdrav

[miodrag popovic]

Ja bih proverio ekran,bez obzira sto imas grafiku i TXT

[DSsasa]

Imao sam slučaj da je u digibox-u stabilizator za 5 V promenio vrednost pa je umesto 5V, na procesorima bilo 3,9V ili 4,1 V i TV normalno poludi. Proveri to, stabilizator ti je u malom- BC kućištu.

[Japanac]

OK,provericu to,samo da dodam ekran nije crn,nego imam siv raster

[nec]

TDA4680 zameni ga

[Grubiz]

Nemoj da vadis neki od modula i da ukljucujes tv tako jer ces morati da mu posle u opcijama objasnjavas sta od modula ima u sebi... Mozes li da udjes u servisni meni? Inace bas imam takav tv na stolu sa aktivnom hardverskom zastitom... najgori TV za popravku koji je ikada napravljen, rekao bih. Ovde vise niko od kolega nece ni da prima te modele.

[Japanac]

Kasno stize info,vadio sam vec,kada prespojim to sto treba,udje u service mode ali nista ne mogu da menjam.

[Japanac]

Menjao sam kolo TDA4680 kao i stabilizatore 5v,ali ista situacija.

[Grubiz]

Ulazis u SAM ili u SDM? Treba da udjes u SAM (service aligement mode). Zavisi sta prespajas, ulazis u jedan od ta dva menija..
Ako uspes da udjes u SAM, podesi opcije ... treba da imas broj na nalepnici na ekranu...tako ne moras da ih racunas...Komanda ti je na onom modulu sto je spojen sa SSP sirokim kabelom? Odakle si kolega?
Meni izgleda za to g...o treba mrezni modul... Ponekad mi tv proradi i tada je sve ok... inace je u prenaponskoj zastiti...Da imam pametnijeg posla vratio bih ga ...
Ako ti treba dump iz ovog mog reci, poslacu ti... ispravan je sigurno. Pozz iz Sombora

[Japanac]

Ma katastrofa je od TVa,na ivici sam da ga vratim,ali me kopka gde je problem,dok ne dodje nesto drugo zanimacu se sa njim,a onda zbogom zauvek,vise ih ne uzimam da radim .Posalji mi dump ako mozes,cisto da probam.

[Grubiz]

Evo ga dump kolega.

[Japanac]

OK,hvala ti ,probacu ga pa javljam ako se nesto promeni.Samo kod ovog mog je eeprom 24c08

[Grubiz]

Mozes li ti meni nesto da ucinis? Da premeris napone na mreznom modulu u st-by i kada tv radi... Otkacio sam sve zastite osim one prenaponske sa zenerkom 6376 ali mreza i dalje krene samo na momenat i vrati se na st-by. Sumnjam na mrezni modul. Probao sam drugi ali odmah mi je spalio BU znaci ili je neispravan ili ne pase... Ima li ko jos neku ideju?

[fanzo]

Mogao bi biti optokapler ili FBT.

[Grubiz]

FBT je otkacen, optokopler zamenjen, isto se ponasa... ima li neko shemu samog mreznog modula, posto je ni na jednom SM nisu dali... Bice izgleda menjanje deo po deo...

[Stolle]

Šeme za modul nema. Probaj sa nekim drugim ispravnim trafoom. +B, kolektor, masa i ABL, samo da vidiš da li će da startuje.

[Grubiz]

Promenio sve smd tranzistore na modulu i ispitao zenerke zakacio nazad sve zastite i tv radi... crkli tranzistori za H-shift... kolega popodne ukljucio tv da radi, kaze posle nekog vremena nesto puklo i tv stao... ovo je drugi put da crkava posle popravke a posto su sada i BD135 i BD 136 i 3 otpora pored njih, znaci da je trafo verovatno bio uzrok crkavanja od pocetka... zamenicu ga sutra ako imam takav u rashodu pa cu videti sta je jos povukao sa sobom ovaj put... Ovde vise nema finansijskog interesa za popravku posveticu mu jos "edno oro" i dobija nazad svoj zacepak... popravljen ili ne :) Hvala na pomoci... javim sutra rezultat...

[Japanac]

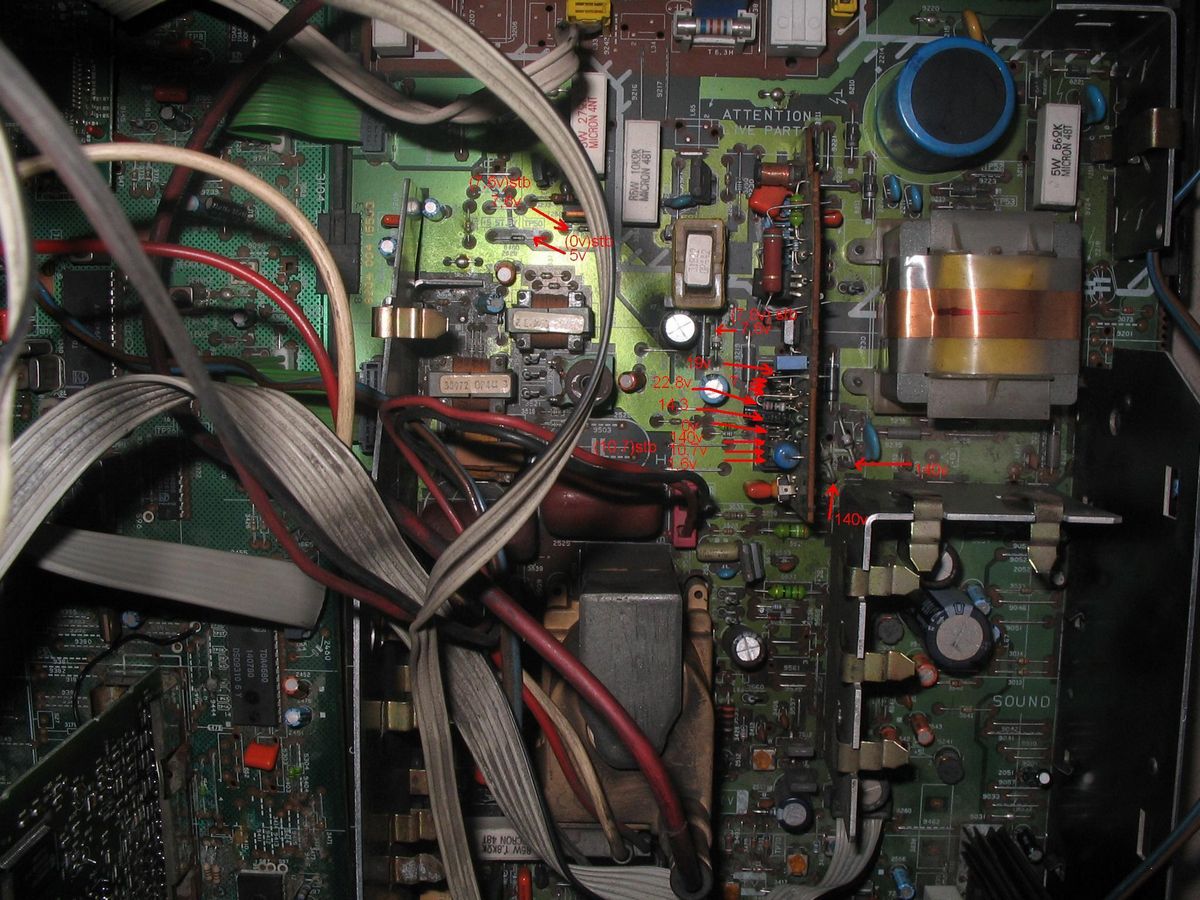

Evo ti naponi koje sam izmerio.Nisam stigao pre da ti okacim.Nadam se da ce ti bar nesto pomoci.Pozdrav

[Grubiz]

Ma odustao sam... Nema smisla vise gubiti vreme.. puko trafi i spalio ko zna sta sve opet... Hvala u svakom slucaju...
