TV GORENJE BTV51TX E5 Nema rastera ni tona(RJEŠENO)

Post napisao JURI » 21 Mar 2011, 21:53

FIRMA: EV
MODEL: GORENJE BTV51TX
CHASSIS: E5
PCB:
MCU: PCF8582C 2
EEPROM:
VERTIKALA: TDA3653B
AUDIO: TDA7056A
VIDEO: TDA8361
SMPS: TDA4605 2
FBT: 4698
TUNER:
KVAR: Nema rastera ni tona
OPIS KVARA: Tv se upali sa zelenom slikom, a kad se podigne napon Ug2 slika postaje bijela sa povratnim linijama. Svi mrežni naponi su ok (118V, 33V, 15V, 12V, 8V, 5V). Jeli moguće da je problem u TDA8361, budući da nemam osciloskop da ispitam valne oblike. Je li netko ima sličan problem.
Kad se spoji na tv dvd player ili resiver preko scarta slika ok, ton ok.
Zadnja izmena: JURI, dana 29 Mar 2011, 09:06, ukupno menjano 2 puta.
Vrh
Avatar
toce
gx
gx
Postovi: 2290
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao toce » 22 Mar 2011, 03:35

A kad smanjis Ug2 na minimum jel se vide onda povratne linije ?
TOCE
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 22 Mar 2011, 12:32

Ne vide se kad se smanji ug2 na minimum, isto tako se ne vide ni kad je ug2 negdje na sredini.
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao tom » 22 Mar 2011, 12:43

Probaj da sa tvojeg TV-a na kojem je priključena spoljašna antena, "odneseš signal" preko scarta na drugi TV i napiši dali je opet isto. Pogledaj dali na pin 16 od TDA8361 pri promene režima rada (TV-AV sa daljincem) imaš promenu napona... :idea:
TOME
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 22 Mar 2011, 12:55

Večeras ću provjeriti, pa ću javit.
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 22 Mar 2011, 18:29

Evo odgovora na Tomovo pitanje. Pokušao sam "odnjet" signal preko scarta na drugi tv i situacija je ista, a što se tiče promjene napona na 16-toj nožici TDA8361
kad se pritisne tipka av na daljinskom izmjerio sam izmjenični napon oko 2,86V, a kad je tv u normalnom modu iznosi 0V.
Vrh
Avatar
toce
gx
gx
Postovi: 2290
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao toce » 22 Mar 2011, 19:33

Menjaj TDA8361
TOCE
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 23 Mar 2011, 08:53

Naručio sam ga pa kad ga promijenim javim rezultate.
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 23 Mar 2011, 21:10

Zamjenjen TDA8361 i dalje ista stvar. Pa jeli moguće da nitko nije imao isti problem?
Vrh
Avatar
chellawy
gx
gx
Postovi: 3186
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao chellawy » 24 Mar 2011, 07:41

Da li si merio emisiju topova na ekranu ??? ako je ekran los mozes imati te simptome a takodje i zbog neispravnosti RGB izlaznog stepena.
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 24 Mar 2011, 10:21

Pa da je problem u ekranu ili RGB pločici TV nebi radio ni preko resivera. Dakle kad na tv priključim resiver satelitske programe gledam bez problema.
Vrh
Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao Majstor Duja » 24 Mar 2011, 12:55

JURI je napisao: Kad se spoji na tv dvd player ili resiver preko scarta slika ok, ton ok.
Six, ajd koncetrisi se malo... :shock:
Rule #1 "Always stand for what you believe, even if it means standing alone."
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao tom » 24 Mar 2011, 16:16

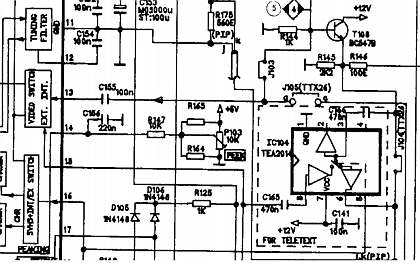

1. Pošto nisi do kraja popunio šablon pretpostavljam da je TV sa TXT pa "prebacivanje" Program-TXT vrši se pomoču TEA2014, pa probaj da "prespojiš" TEA2014 (na šemi option mode) i na taj način iskljušiš kao problem TXT ploču. :idea:
2. Pošto sam razumeo kad si odneo signal preko scarta sa tvojeg TV-a na drugi TV i na taj drugi TV nisi dobio ni sliku ni ton, da problem može biti nedostatak nekog napona na tuneru (12V i Varikap ili 33V) ili nevalja tuner. :idea:
TOME
Vrh
Avatar
chellawy
gx
gx
Postovi: 3186
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao chellawy » 24 Mar 2011, 21:11

Majstor Duja je napisao:
JURI je napisao: Kad se spoji na tv dvd player ili resiver preko scarta slika ok, ton ok.
Six, ajd koncetrisi se malo... :shock:

aaaaa .. pa prestao sam da pijem i odma opala koncentracija ... ko ce sve da procita i ostane budan :lala:
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 26 Mar 2011, 11:31

Mjenjao sam TEA2014 i opet ista stvar. Naponi na tjuneru su ok. Pokušat ću još sa zamjenom tjunera, pa ću javit rezultate za par dana.
Vrh
JURI
_
_
Postovi: 40
Pridružen: 03 Jul 2010, 22:26
Location: USKOPLJE

Re: TV GORENJE BTV51TX E5 Nema rastera ni tona

Post napisao JURI » 29 Mar 2011, 09:06

Zahvaljujem svima na pomoći, a posebno Tomu. Sinoć sam zamjenio tjuner i TV sad radi normalno.
