TV SAMSUNG CK21S4TB Chassis S15A - nece upali

[sacma]

FIRMA:samsung
MODEL:ck-21s4tb
CHASSIS(oznaka šasije):s15a
PCB(oznake na štampanoj ploči):
MCU(procesor):saa5531ps
EEPROM:24c04
VERTIKALA:tda8356
AUDIO:
VIDEO:
SMPS (mreža):
FBT (vn trafo):
TUNER:
KVAR:nece da upali
OPIS KVARA:nekad upali i radi normalno ali kad ga isklucim i ostajem vise od 1 sat nece da se upali ,zamenio sam sve eliktrolite ali opet isto

[Majstor Duja]

I sta sad ocekujes da ti mi ovde kazemo? Zamenio si sve elektrolite u uredjaju? Svaka cast!
A da li si proverio signal za POWER ON sa procesora kad nece da ukljuci?
Da li imas sva napajanja procesora u st.by kad se blokira?

Kod ovako postavljene teme covek stvarno nema sta da doda - sve je receno...

[sacma]

zameno sam elektrolite u primar i sekundarenog dela naglasio sam da nema sumnjl oko elektrolite
napajanje na procesor ima (3.3v )
dali je moguce neispravnom eprom (24c04) da pravi problem da ne strtuje tv

[Majstor Duja]

A da li si proverio signal za POWER ON sa procesora kad nece da ukljuci?

[sacma]

na koi pin od procesora je power on signal
na pin 31(Vdda),39(Vddc),44(Vddp) ima 3.3 volti i kada nece da uklucu

[Majstor Duja]

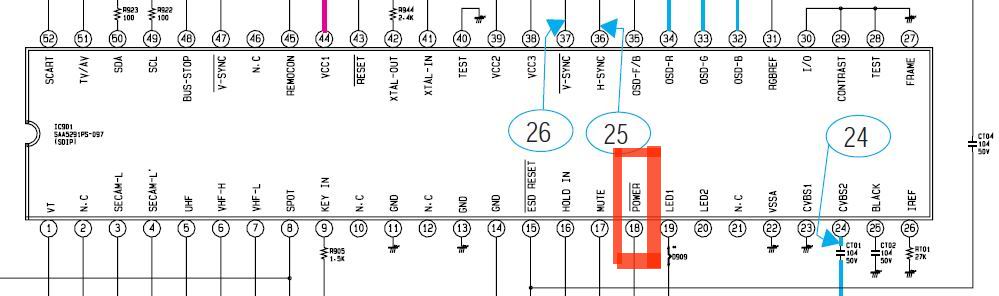

Pin4 od KA7630 se vodi kao POWER_ON ili CONTROL_BUS ili CON_POWER a kontrolise ga PIN18 od SAA5291PS-097 a kod tebe je verovatno isto.
Uokvirio sam ga sa crvenim da ga ne promasis!

Sve ti lepo pise na shemi...

[zilebukovac]

Upravo sam rešio jedan takav problem.Stby radio ali nije hteo da startuje.Problem je bio u kristalu 12MHz.Zamenjen i sve lepo radi.
