TV Sirius silver star mreza (NERESENO)

[icko]

FIRMA:SIRIUS
MODEL:Silver Star
CHASSIS(oznaka šasije):PT11
PCB(oznake na štampanoj ploči):
MCU(procesor):CTV 322S V2.1
EEPROM:PCF8582C-2
VERTIKALA:TDA3653B
AUDIO:TDA7056A
VIDEO:
SMPS (mreža):TDA4605-3, K2545, mrezno trafo TELESAN SMT 9501 07
FBT (vn trafo):FUV-20A002B
TUNER:
KVAR:Mrezni tranzistor se pregreva dok je TV u standby
OPIS KVARA:Mreza je pulsirala, zamenjen K2545,TDA4605-3, elektroliti i sada mreza radi odlicno(ne greje se K2545) dok je TV pusten da radi, ali kada se ugasi u standby mosfet tranzistor K2545 se vrlo jako zagreva za 5 minuta.Stavljao sam i BUZ91(pregoreo je u toku rada).Sa TDA 4605 nema pregrevanje, ali cuje se "zvrcenje" iz copera pri promene kadrova.Zamenjeni svi delovi koji idu na kolektoru mosfeta, provereni otpornici, blokcinja, diode i sve je u redu.Postavljam pitanje zato sto mislim da nije u redu toliko grejanje tranzistora i da nece dugo izdrzati. Pozdrav...

[miodrag popovic]

Kakvi su naponi u st-by?nemam sad shemu ispred sebe ali obicno televizori u st-by smanje napone u sekundaru mozda nesto oko tog ne radi?Ili probaj jos jedan TDA4605 mozda -15 ili -2 ili -3 od drugog proizvodjaca,drugi fet...Ili resi st-by sa trafuljkom,a coper da se pali preko releja [to samo ako je tvoj TV]

[icko]

Naponi su isti kao i u radnom rezimu, 118V, 17V, 13V i 10V. Ovo je vec treci TDA4605-3 i ista stvar. E sad ovaj podatak ako nesto znaci:napon na gejt mosfeta u standby je 0.43V, a kad TV radi 3.3V. Mozda neki jaci tranzistor bi se manje grejao. Probana unimreza, radi dobro. TV nije moj.

[tom]

Probaj i ovo. Izvadi komplet mrežni trafo i pregledaj i prelemi sve izvode na njemu.
Isto tako vidi da nije promenio vrednost R8 od 47R (zna da nagori i da ima loše kontakte odozdo) a i poluprovodnike izmeri analognim instrumentom.

[birocip]

Ja bi tu proverio otpor R24 ,cini mi se da ti je mreza rasterecena u STBY modu pa zato cvrci i greje se tranzistor.

[icko]

Znaci, sa TDA4605 i sa TDA4605-2 mreza radi, ne greje se mosfet, ali cuje se zujanje i pistanje iz copera. Sa TDA4605-3 ne cuje se nikakav zvuk, ali zato pa imamo grejanje tranzistora i to samo u standby-u. Provereno i uradjeno sve sto su kolege predlozile. R8 je u redu, bio je nagoren R9 47 oma 1/2 W. R24 ispravan, cak sam dodao jos jedan otpornik 10K 9W i ne pomaze. Tako jednostavna, a nezgodna mreza. Pokusavam nesto da uradim sa smanjenjem kapaciteta C8 470pF/1KV koji ako se smanji ispod 270pF tranzistor se ne greje, ali javlja se cvrcenje iz mreznog trafoa(ovo vazi sa TDA4605-3). Mozda neko zna neki jaci tranzistor koji bi tu mogao da radi.

[milan]

Pokusaj da vezu izmedju IC i gejta postavis kao na drugim chassis sa tim IC.
Stavis zenericu na gejt i masu, otpornik r32 koju vrednost ima? Tu ide od 1.2k do 4k7,
mozes sve vredosti da probas.

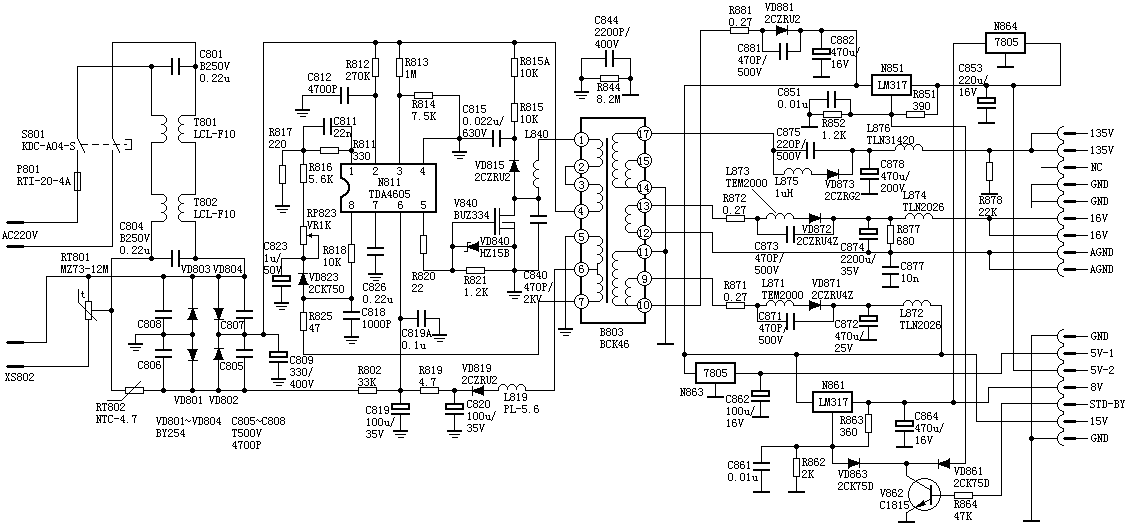

Evo jedna od tih sema.

[icko]

Stavis zenericu na gejt i masu, otpornik r32 koju vrednost ima? Tu ide od 1.2k do 4k7,

R 32 je bio 10K. Probano sve ovo sa minimalnog efekta. Ili mrezno trafo ne valja ili tako je fabricki uradjeno...
