Grundig cuc1838 - problem mreza

[FAZI]

FIRMA: GRUNDIG
MODEL:M72-2210 dolby
CHASSIS(oznaka šasije): cuc1838
PCB(oznake na štampanoj ploči):
MCU(procesor):DIGI 100
EEPROM:
VERTIKALA:tda8177
AUDIO:
VIDEO: DIGI 100
SMPS (mreža):tda16846-2
FBT (vn trafo):
TUNER:29504-301.02
KVAR: Neradi mreza
OPIS KVARA:

Gori k2699 u mrezi. Kad uklucim tv, standby radi (ima 3.3v i 14v), kad probam da upalim cuje se samo cudan zvuk “CAK” iz mreznog trafoa (kao da je u kratak spoj), i gori fet k2699, a ponekad ide u standby. Promenuo sam sve bustere, optokoplere,lm358,ispitao sve otpornike i kondenzatore u primar i sekundar, zamenio tda16846-2. Zatim sam otkacio vertikalu i VN tranzistor, Diode u sekundaru su pricvrstene na hladnjak, i te sam izvadio iz ladnjaka da ne probija liskun. Danas sam izvadio i mrezni trafo, testirao na fbt tester (k7205), kaze da je ok jedino sta sam zaprimetio je da ferit jedan dio sa dolne strane kod kolektora ima neku drugu boju (kao mrlju). Dali ima neko ideju sta propustam, ili crko je mrezni trafo (u sta sam 90% siguran).
Trafo ima oznaku VOG P4 545 44 029 00 i 29201-584.9702 -4401-

[bursac]

Koliko si siguran u kvalitet fet/tranzistora K2699 , meni se čini da ti nije kvalitetan pa da ti je to problem !

[nec]

Aj otkaci B+ na VN trafo, postavi sijalicu i upali TV (pa vidi dali ce stradati tranzistor)

[FAZI]

Probano i to, probao sam i sa otkacene sve diode na secundar osim one za b+ i +M koji trebaju za zastitu i opet isto cuje se samo cudni zvuk iz mreznog transformatora. Koristim kvalitetne k2699, probao sam i sa malo slabi fet iz monitore ali opet isto. umesto 2A osigurac stavim 1A (posto mreza nije opterecena) pa nekad mesto fet strada osigurac.

[Srečko]

A zašto umesto osigurača ne staviš neku sijalicu i onda sprobavaš mrežu.

LP Srečko

[NEDIM]

dali ti izgori i osigurac kada izgori tranzistor u kakvom je stanju ptc otpornik pozzzz

[milkovski08]

Promeni trafo,jer ta mrlja moze da bude znak da pri opterecenju trafo probija (varnici).Kako si naveo pokusao si da rasteretis trafo sto otkacio sek stranu,ukazuje da imas interni KS u trafou.Postavi na mesto osiguraca(ujedno stitis tranzistor) i posmatraj sta se desava ,ako je KS u trafu zasijace kad napuni glavni kond i ostace tako sto potvrdjuje da je problem u primarnoj strani ili trafou ,posto kazes da si proverio primarnu i sek stranu,zbog toga ti naizmenicno gori tranzistor ili osigurac....sa prikacenim sek bez HIS

[FAZI]

To sam najprvo probao, ali kad postavim sijalicu 60W umesto osigurac onda mreza nece da prooscilira t.e necuje se nikakav zvuk iz transformatora i nema nikakav napon na izlaz. Malo mi je cudno, ali posto je Grundig onda sve je moguce :) jer osigurac SI60501 je posle mreznog elektrolita 300v.

[milkovski08]

Iskljuci zavojnicu za demagnetizaciju, jer pored ona pretstavlja dodatno opterecenje,pa proradi zastita mreznog stepena...Postavi od 100-150W

[milkovski08]

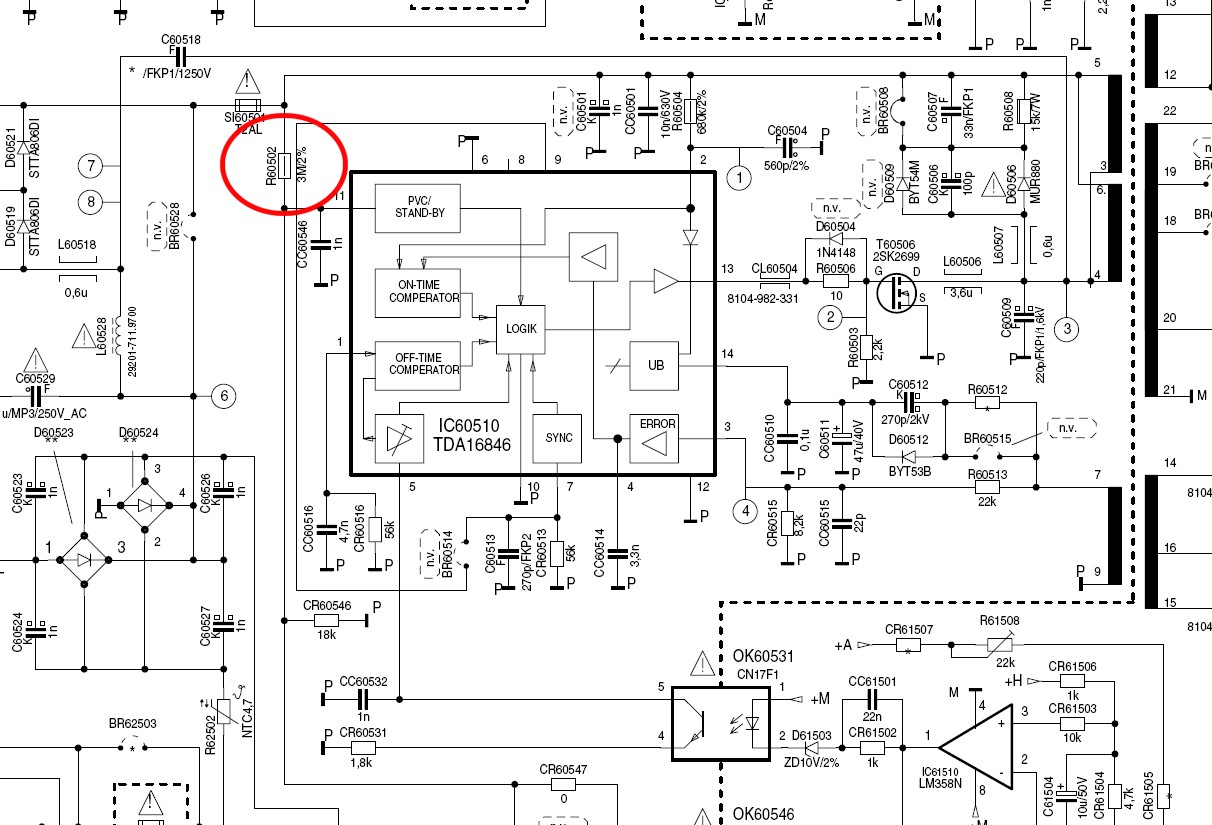

Evo ti sema mreze da se lakse snadjes,pogledaj je pazljivo i ako treba prekontrolisi sve iz pocetka,ako budes uporan resices problem,ujedno proveri okolinu 2SK2699 t.e.L60506,D60504,R60506,R80503,C60509...pozdrav

[milkovski08]

Ja cisto neverujem da je TDA16846 ostalo citavo,proveri i opto,akoimas zameni,proveri to sto sam ti naveo i nemoj slucajno da sklanjas sa mesta za osigurac,inace Jovo nanovo i tako u krug...Dobra mreza reagira tako sto bljesne kratko(dok napuni glavni kond) i polako se gasi.Ako stoji upaljena ,jos nisi sredio mrezu i moras dalje.Ona ti stiti komponente sa tim sto celo opterecenje preuzima na sebe a tebi daje vizuelnu sliku(test) u kakvom je stanju mreza.Evo pronasao sam ti i celu semu pa je ti lepo pretresi i resices problem...pozdrav

[FAZI]

Osigurac koi gori nije glavni, jer grundig ima 2 mreze - jedna za standby i jedna "glavna", tako da nema veze PTC i punenje mreznog elektrolita. osigurac si60501 daje napajanje za glavnoj mrezi - tda16846 i k2699. kad ima umesto osigurac onda nema osciliranje (cudno), ne sveti i nema nikakav zvuk is transformatora i nikakve napone, e sad dali otpor koi ima 60w je prevelik za rad ove mreze neznam, pa danas probacu sa 100w sijalici. tda16486 sam nekoliko puta menjao, bez fet ima oscilacije na gejt 1hz.

[milkovski08]

Moras da sredis prvo primarni deo mreze, jer tu je problem u tvom slucaju....

[cacko85]

Proveri oni "kiloomski" i "megaomski" otpornici ali obavezno bar jedan pin odkaci, u kolo mozda ti kaze da su ok.
