BEKO-NR29SLIM S10 IZGARA MI VERTIKALA-REŠENO

[senad terzić]

FIRMA:Beko
MODEL:NR29SLIM S10
CHASSIS(oznaka šasije):SX8.190-05
PCB(oznake na štampanoj ploči):
MCU(procesor):
EEPROM:
VERTIKALA:STV9379FA
AUDIO:
VIDEO:
SMPS (mreža):
FBT (vn trafo):
TUNER:
KVAR:IZGARA VERTIKALA
OPIS KVARA:Drage kolege..na ovom televizoru imam problem koji kako izgleda nemogu da riješim..izgara mi vertikala,naponi na STV9379FA koje imam su 20v,-20v idolazi mi još jedan napon koji ja mislim da je uzrok mog "ubijanja" vertikale on ser skida sa vn trafoa i njegova vrednost je 70v .između vertikale i njega ima samo jedan zaštitni otpor i dioda.oznaka otpora je na šasij R531...on je ugljenisan neznam koja je vrednost ,stavljao sam 1om i kad upalim tv vertikala pukne .bez njega vertikala radi ali je slika sužena,kada stavim otpor veće vrednosti slika bude ok al se vertikala ugreje za par minuta i opet izgori.otklonska zavojnica je uredu...promijenio sam sve komponente oko STV9379FA..tako da neznam više šta bi moglo da bude razlog izgaranja vertikale ...ako ko ima shemu jako bi mi pomogla ..interesuje me vrednost otpora R531..HVALA UNAPRED

[emem]

naponi na STV9379FA koje imam su 20v,-20v

BEKO 22.1 ; S09

[alexa_pg]

Kako su ti svi naponi povecani u sekundaru VN trafoa pretpostavka je da je povecan i +145V iz mr. stepena. Provjeri taj napon i ako je zaista veci od naznacenog, prekontrolisaces elemente u kolu stabilizacije napona (PH601, IC602, otpornike... )

[senad terzić]

hvala na shemi :)

[KASA1]

Ako su svi naponi mreže uvečani prvo se njome pozabavi. Svakako provjeri mrežni čip IC601 TDA16846 te optocoupler PH601 SFH617 (često odlaze na ekvivalentnoj GRUNDIG šasiji 22.1).

[senad terzić]

problem je u tome što je napon iz mreže B+ ok 140v.....i drugi su naponi koji izlaze iz mrežnog stepena svi po shemi.a naponi koji se skidaju sa VN trafoa su uvećani i to svi (napon za RGB 230V.VERTIKALA 22V,-22,70V)po shemi trebaju da budu 17,-17,45v i za RGB 180v..i tačno mi ubija vertikalu napon al neznam zbog čega jeuvećan.kada spojim ove napone 22,-22 vertikala se raširi ali slika bude skupljena sa vrha sa nekim linijama(vjerovatno što mu fali napon od 45v)on je umene 70v njega kad spojim vertikala pukne na dva dijela i primjetio sam da slika kad vertikala malo proradi bude skupljena malo i po horizontali koda mu ne radi OW-EST..pitanje jezbog čega napon na sekundaru vn trafoa može biti još uvećan ako je napon iz mrežnog stepena ok....

[emem]

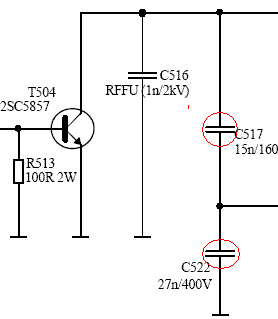

Na CRT pin(H) 22Vp-p ?

[senad terzić]

hvala lijepa..probaću pa se javim :ccccc:

[KASA1]

Kakva je pobuda horizontale, jel se grije horizontalni izlazni tranz.? Ako je to u redu sumnjam u VN trafo.

[alexa_pg]

Ako su naponi iz mreznog stepena ispravni a uvecani samo u sekundaru VN trafoa treba provjeriti C517 da nije smanjio vrijednost. Upravo kao sto je @emem napisao.

[senad terzić]

hvala na sugestijama,danas ću da probam sve što ste mi sugerisali pa ću da vas informiram sutra..hvala frendovi još jedanput

[senad terzić]

Izmjenom C516,C517 ..dobio sam napone na sekundaru trafoa kao po shemi...sad me samo interesuje dali mogu da umjesto STV9379AF ugradim TDA 8177F ..emem hvala na pomoći

[Vojvoda]

Pogledaj datasheet-ove na netu i samo će ti se kasti.
