TV Panasonic TX21X2T zujanje mreze u standby (RESENO)

[icko]

FIRMA:Panasonic
MODEL:TX21X2T
CHASSIS(oznaka šasije):MX5A
PCB(oznake na štampanoj ploči):TNP4G066
MCU(procesor):MN1871681TFH
EEPROM:S24C04AD95
VERTIKALA:LA7840
AUDIO:
VIDEO:M52770ASP

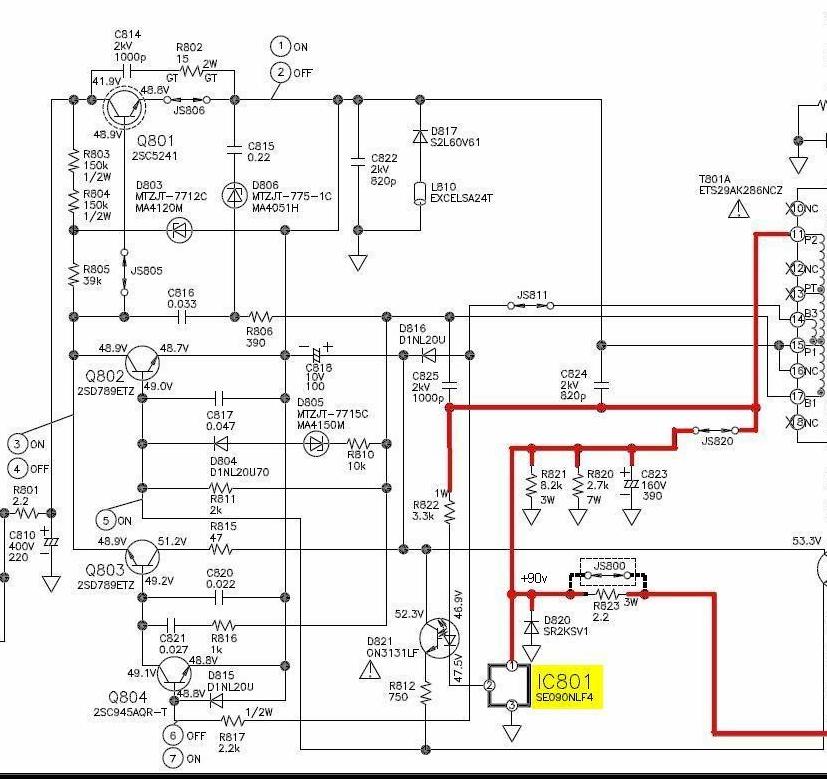

SMPS (mreža):C5241, D789, C945, optokapleri PC123 i OM3131R
FBT (vn trafo):ZTFK82003A
TUNER:ENV59D22F1
KVAR:Neprijatno zujanje mreze dok je TV u standby
OPIS KVARA:Prvi problem je bio sto svi mrezni tranzistori su bili neispravni, D820 R2KS je bila u kratak spoj, optokapleri. Sve je to zamenjeno, elko C818 100µF takogje, C853 470µF, C850 1000µF, ali isto.Kada je upaljen radi dobro, ali problem nastaje kad se ugasi na standby...dali to tako treba da bude ili jos nesto nije u redu. Naponi uredni, B+ je 90V(u stdby je 32V), nema pregrevanje tranzistora, ali to zujanje udara u zivce.Ako se neko susreo sa slicnim problemom ...

[zozontv1]

Negde sam to rešavao zamenom čoperskog trafoa, negde dodavanjem otpornika između +B i mase, 10- 12 kOma/1W....

[enis.tz]

i ja sam dodavao otpor 10K DO 15K na B+

[icko]

Dodao sam 10K, ali promena je suvise mala da bi bila zadovoljavajuca, kao neka osa da je usla u mreznom trafou. Mozda ipak namotaji su popustili, pa se dobija taj zvuk. Ne znam dali bi moglo promenom neke komponente da se podigne malo frekfencija osciliranja mreznog stepena da bi izasla van cujnog podrucja, a da pritom ne pregori nesto.

[zozontv1]

Probaj mrežni elko

[icko]

Gotovo, resio sam i ovaj problem. Mrezni elko i elko na B+ zamenjeni, nije pomoglo. C850 1000µF povecao sam na 2200µF i C858 0.047µF povecao sam na 10µF. Ovo je usporilo zujanje u tolikoj meri da se jedva cuje. Sa C858 treba biti pretpazljiv posto povecanje kapaciteta izaziva i povecanje napone u sekundaru dok je TV u standby. U ovom slucaju povecao se 10V i sada B+ je 40V. Sa C858 47µF pocinje da treperi led dioda i sekundarni naponi pumpaju u istom ritmu, tako da optimalna vrednost bi bila 10µF. Mozda ovo nije pravo resenje, ali bitno je da TV ne zuji vise i funkcionise dobro. Pozdrav svima i sve najbolje...
