TV LOEWE Planus 4572Z Chassis Q2100 - RESENO

[andro79]

Pa bre Stolle gledam je ceo dan .... Tebi HVALA ali me sema izlude.... Na njoj postoji nekih 5-6 tranz. a na ovoj plocici kc. kod mene imaju 2 kom u to92 kucistu i nekoh 7 smd.....plus dva smd koja nedostaju.... NEKO IH JE SKINUO RANIJE
Jos neke seme sam nalazio na netu, ali nije to to.....

[nec]

Strpi se do sutra (treba da imam u servisu), sutra proveravam i saljem

[andro79]

Strpljen spasen ....cekam.....HVALA...

[nec]

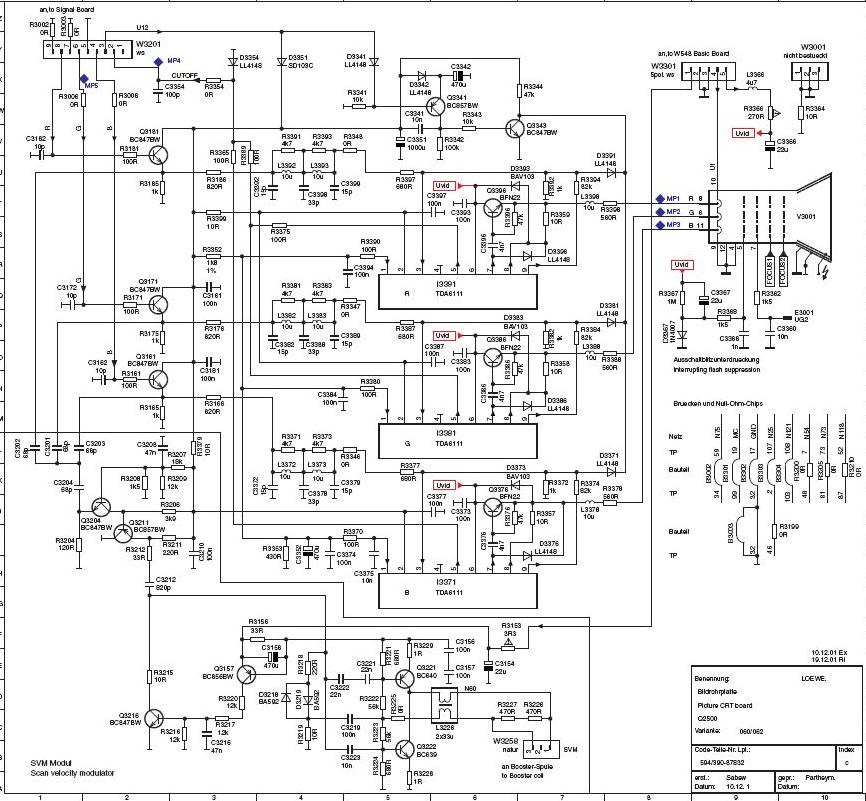

proveri dali odgovara ova

[andro79]

Gledam, i cini mi se, da je to to....
Meni su "skinuti" ovi Q3157 i Q3216.....da nadjem neke zamene i da pokusam pa se javljam..

HVALA VELIKO..

[Stolle]

To je onda od šasije Q2500.
Zamene nisu problem, to su "obični" tranzistori.

[andro79]

E sad verovali ili ne.....izgleda nije ni ovo potpuno tacno....

R3216 je 4k7.... I sa "tacke" zmedju R3215 i R3218 ima jos jedan R od 10 oma vezan, drugim krajem na C jos jednog smd tranzistora kojem E ide na masu. Baza tog tranzistora ide (stampanim vezama) preko dva otpora vrednosti 0 oma i jednog od 10K na konektor....
Stvarno vam HVALA na trudu. Ovaj Q3157 cu zameniti, ali ovog drugog opet nema na semi, mada po ovome kako je vezanmislim da je istog polariteta kao i Q3216, mada mozda i gresim
Ima li jos kakav loewe rgb slican ???

[zoranjag]

Pogledaj na ovom linku mozda ti pomogne http://www.download-service-manuals.com ... result.php upisi LOEWE i trazi.

[andro79]

Evo me ljudi, posle USPESNE MISIJE
Ubacio sam jedan NPN a drugi PNP oba su BC.... Zamenio podnozje ekrana, jer mi je nesto i prekidalo u slici, i ukljucio TV.....Morao sam samo da smanjim Ug2 zbog povratnih linija...
SLIKA KAO OGLEDALO koliko moze biti sa sobnom antenom

Prepravite naslov u reseno (nije ekran).....ako nekome nesto bude "nejasno" pitajte..... i DA...HVALA VAM SVIMA
