FOX 21C05 - Uvećani naponi iz mreže REŠENO

[ivan_trle]

FIRMA: FOX
MODEL: 21C05
CHASSIS(oznaka šasije): TH-P1008
PCB(oznake na štampanoj ploči):
MCU(procesor): TDA9351PS/N3
EEPROM: 24C08
VERTIKALA: LA78040
AUDIO:
VIDEO:
SMPS (mreža): 2SC5287
FBT (vn trafo):
TUNER:
KVAR: Uvećani naponi na sekundaru mreže
OPIS KVARA: TV nije davao znake života. Ustanovljeno da je pregoreo HIS tranzistor. Zamenom tranzistora slika je bila izobličena, katode usijane više nego obično, TV je zujao malo čudno. Pri pokušaju podešavanja B+ napona ponovo je pregoreo HIS tranzistor.
Merenjem ustanovljeno da B+ iznosi 165V iako po šemi treba da bude 110V. I svi ostali naponi iz mreže su srazmerno uvećani. Okretanjem trimera za podešavanje B+, napon se menja u granicama 155V-170V.
Menjao sam optokapler, tranzistor 2sc1815, premerio otpornike i trimer u kolu optokaplera i dobri su. U primaru menjani: diode VD512, VD514, VD 518, VD 519 i VD52A, tranzistori V511 i V512, provereni ostali otporni, ali mreža se i dalje ponaša isto.
Dal' je moguće da ova relativno jednostavna mreža ima neki skrivani kvar? Molim pomoć.

[miodrag popovic]

Menjao si glavne okrivljene.Predpostavljem i zener diodu pored trimera i optokaplera [jedna].E pa nema jos mnogo elemenata za promeniti,jos pola sata posla i popravljeno,kada zamenis sve.Sam coper trafo nije,nego sitna boranija

[ivan_trle]

Ne znam više šta da menjam. Jedino da krenem otpornike redom...

[tom]

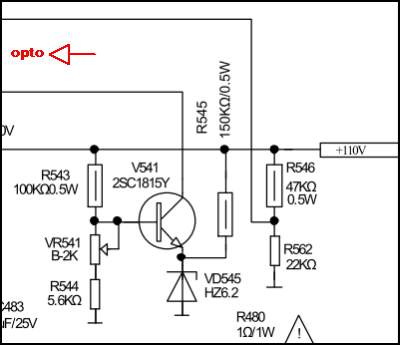

VD545 zener 6,2V a i dobro "pretresi" ove delove na slici.

[ivan_trle]

Hvala Tome, otpornik R543 je bio neispravan. Da li je pregoreo u međuvremenu ili je moj propust u prvom merenju ne znam. Kako god, zamenom R543 i podešavanjem trimera dobijem B+ od 110V.
Izgleda da sad ima neki kvar u liniji +13V. Idemo dalje...

[ivan_trle]

TV za sad radi normalno.
Videćemo još neko vreme. Ako radi i dalje, pišemo rešeno...

[Majstor Duja]

Kako radi normalno kad je bio neki kvar na +13V liniji? Sta bi s tim?

[ivan_trle]

Izvinjavam se, ispustio sam da napišem šta se desilo u liniji +13V.
Problem je bio, najpre, u N551 (stabilizator 5V) a zatim je zamenjena zener dioda VD572 (neispravna).
Posle ovih intervencija, TV je proradio i dalje radi normalno. Znači, REŠENO.

[Majstor Duja]

Onda, ako je reseno - prepravi se naslov u prvom postu i doda se RESENO da i ostali znaju da ne otvaraju vise ovu temu. Pise ti to u PRAVILNIKU sve....

[ivan_trle]

U redu Majstor-Dujo, mislio sam da to rade moderatori. Posle tvog obaveštenja sam se setio da se to dopisuje u prvom postu.
Hvala svima.
